Описание:

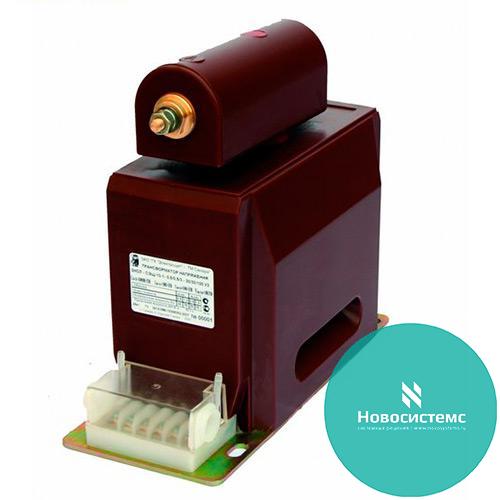

Заземляемый трансформатор напряжения ЗНОЛ-35 III предназначен для применения в электрических цепях переменного тока частотой 50Гц с целью передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления.
Трансформаторы изготавливаются для нужд электроэнергетики, в том числе для атомных станций (АС), и предназначены для установки в комплектные распределительные устройства, а также для встраивания в токопроводы турбогенераторов.
Допускается длительная эксплуатация трансформаторов, как силовых, то есть вне гарантированного класса точности, при нагрузке, не превышающей предельную мощность.
Технические характеристики приборов заземляемые трансформаторы напряжения ЗНОЛ-35 III:
Класс напряжения - 35кВ;
Наибольшее рабочее напряжение прибора заземляемый трансформатор напряжения ЗНОЛ-35 III - 40,5кВ
Классы точности основной вторичной обмотки - 0,2, 0,5, 1;
Номинальная мощность основной вторичной обмотки прибора заземляемый трансформатор напряжения ЗНОЛ-35 III УХЛ1 с коэффициентом мощности активно-индуктивной нагрузки 0,8:
- в классе точности 0,2 - 20В·А;
- в классе точности 0,5 - 60В·А;
- в классе точности 1 - 120В·А;
Номинальная мощность дополнительной вторичной обмотки прибора заземляемый трансформатор напряжения ЗНОЛ-35 III с коэффициентом мощности активно-индуктивной нагрузки 0,8 в классе точности 3 - 100В·А;
Предельная мощность вне класса точности - 600В·А;
Предельный допустимый длительный первичный ток - 0,04А;
Схема и группа соединения обмоток прибора заземляемый трансформатор напряженияЗНОЛ-35 III УХЛ1 - 1/1/1-0-0;
Номинальная частота - 50Гц;
