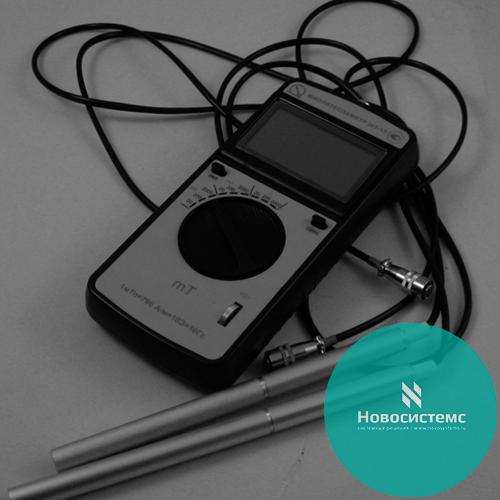

Ш1-15У Миллитесламетр

Описание:

Миллитесламетр Ш1-15У предназначен для измерения: магнитной индукции постоянного магнитного поля, среднеквадратичного значения магнитной индукции переменного магнитного поля независимо от его формы, амплитудного значения магнитной индукции переменного магнитного поля, амплитудного значения магнитной индукции импульсного магнитного поля. Свидетельство об утверждении типа Си №37751-08.

Миллитесламетр обеспечивает наблюдение формы переменного или импульсного магнитного поля при подключении внешнего прибора (например, осциллографа) к аналоговому выходу электронного блока миллитесламетра. Принцип действия миллитесламетров основан на измерении магнитной индукции с помощью первичного измерительного преобразователя Холла. Миллитесламетры состоят из электронного блока, измерительных зондов двух типов («М» и «С») и блока питания, подсоединяемых к электронному блоку при помощи разъёмов. В зависимости от измеряемых величин и диапазонов их измерений миллитесламетры изготавливаются в семи исполнениях: Ш1-15У, Ш1-15У-01, Ш1-15У-02, Ш1-15У-03, Ш1-15У-04, Ш1-15У-05, Ш1-15У-06.

Принцип действия миллитесламетров основан на измерении магнитной индукции с помощью первичного измерительного преобразователя Холла.
Миллитесламетры состоят из электронного блока, измерительных зондов двух типов («М» и «С») и блока питания, подсоединяемых к электронному блоку при помощи разъёмов.
Электронный блок предназначен для формирования управляющего тока преобразователя Холла, обработки информационных сигналов преобразователя Холла и представления ре¬зультатов измерений в цифровом виде на жидкокристаллическом индикаторе. Кроме того электронный блок имеет аналоговый выход для наблюдения формы исследуемого перемен¬ного или импульсного магнитного поля.
Измерительные зонды различаются расположением преобразователей Холла в конструкции рабочей части измерительного зонда.
Измерительные зонды типа «М» («М» и «Ml») предназначены для измерений магнит¬ной индукции в зазорах магнитных систем либо на поверхности постоянных магнитов (ферромагнитных деталей) и имеют рабочую часть плоской формы. Магниточувствительная ось преобразователя Холла перпендикулярна плоскости рабочей поверхности рабочей части измерительного зонда «М» или «Ml».
 Измерительные зонды типа «С» («С», «С1» и «С2») предназначены для измерений магнитной индукции в катушках и соленоидах либо на поверхности постоянных магнитов (ферромагнитных деталей) и имеют рабочую часть цилиндрической формы. Магниточувстви-тельная ось преобразователя Холла совпадает с продольной осью рабочей части измеритель¬ного зонда «С», «С1» или «С2».
Рабочие части измерительных зондов «Ml» и «С1» имеют оболочку из немагнитного металла.
Блок питания, работающий от сети переменного тока напряжением (220 ± 22) В и частотой (50 ± 1) Гц, предназначен для питания миллитесламетров. В качестве встроенного источника питания используются батареи типа «Крона» (1604А или аналогичные).
В зависимости от измеряемых величин и диапазонов их измерений миллитесламетры изготавливаются в семи исполнениях: Ш1-15У, Ш1-15У-01, Ш1-15У-02, Ш1-15У-03, Ш1-15У-04, Ш1-15У-05, Ш1-15У-06.
Миллитесламетры представляют собой носимые приборы, эксплуатируемые в помещениях и в полевых условиях.
По рабочим условиям применения и предельным условиям транспортирования миллитесламетр относится к группе 3 по ГОСТ 22261.
Рабочие условия применения:

1. -    температура окружающего воздуха, °С    от плюс 5 до плюс 40,
2. -    относительная влажность воздуха, %    до 90 при плюс 25 °С,
3. -    атмосферное давление, кПа    от 70 до 106,7.
