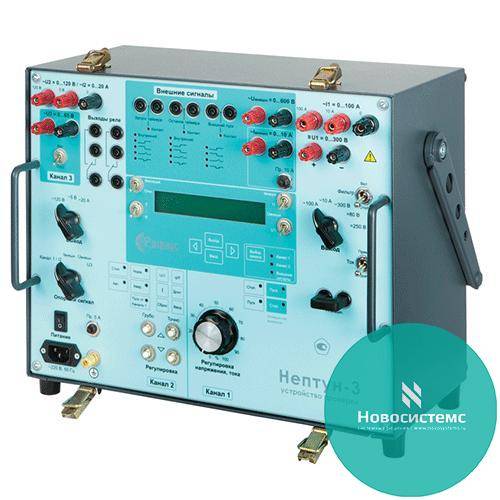

Нептун-3 Устройство проверки средств релейной защиты

Нептун-3 Устройство проверки средств релейной защиты
Производитель
Гарантия
12 месяцев
(если иной срок не предусмотрен производителем)
273 660 руб.
В корзину
Купить в один клик
Заказать поверку/калибровку
Задать вопрос
  • Информация о товаре
  • Технические характеристики
  • Комплект поставки
  • Аналоги
  • Оплата и доставка

Описание:

Устройство проверки средств релейной защиты Нептун-3 предназначено для проверки простых устройств защиты, требующих подачи только тока или напряжения, а также для проверки большого круга фазо- и частотозависимых устройств защиты, таких как реле мощности, реле частоты, реле сопротивления, защит от замыкания на землю, устройств АЧР и т. д.

Переносное проверочное устройство Нептун-3 разработано специалистами ООО «НПФ «РАДИУС» в качестве универсального рабочего инструмента:

  • для предприятий-производителей электротехнической продукции;
  • наладочных организаций, занимающихся обслуживанием электрической части подстанций, ТП и РП, электростанций;
  • дежурных бригад энергохозяйств;
  • служб релейной защиты и автоматики энергопредприятий;
  • электротехнических лабораторий энергосистем, электропредприятий и крупных промышленных предприятий;
  • передвижных лабораторий.

Устройство Нептун-3 предназначено для выполнения широкого круга задач. Основной из них является проверка и настройка как простых, так и сложных устройств релейной защиты, таких как:

  • реле максимального тока;
  • дифференциальное;
  • максимального напряжения;
  • минимального напряжения;
  • времени;
  • промежуточное;
  • указательные;
  • повторного включения;
  • направления мощности;
  • частоты;
  • сдвига фаз;
  • сопротивления;
  • защиты от замыкания на землю;
  • контроля синхронизма;
  • дистанционные органы релейной защиты;
  • автосинхронизаторы.

Микропроцессорное переносное устройство Нептун-3 представляет собой трехканальный источник синусоидального тока и напряжения, гальванически развязанный от питающей сети. Он оборудован входами для измерения параметров внешних электрических сигналов.

Канал 1 формирует либо переменное напряжение, регулируемое в диапазоне от 0 до 300 В, либо постоянное напряжение, регулируемое от 0 до 410 В, либо переменный ток, регулируемый в диапазоне от 0 до 100 А. Максимальная выходная мощность канала 1 составляет 500 ВА.

Канал 2 формирует синусоидальный сигнал правильной формы с регулируемой частотой и фазой. На выходе формируется переменное напряжение, регулируемое от 0 до 120 В, или переменный ток, регулируемый в диапазоне от 0 до 20 А. Частота выходного сигнала регулируется в диапазоне от 40 до 550 Гц. В диапазоне от 40 до 60 Гц частота регулируется с дискретностью 0,01 Гц. Фаза выходного сигнала может регулироваться от 0 до 360° относительно тока или напряжения, формируемого каналом 1, либо относительно внешнего тока или внешнего напряжения. Максимальная выходная мощность канала 2 составляет 100 ВА.

Канал 3 формирует переменное напряжение, регулируемое в диапазоне от 0 до 65 В с регулировкой фазы относительно напряжения канала 2 в диапазоне от 0 до 360°. Максимальная выходная мощность канала составляет 30 ВА.

Благодаря наличию измерительных входов устройство Нептун-3 позволяет проводить измерения:

  • внешнего переменного или постоянного тока в диапазоне от 0,001 до 10 А;
  • угла сдвига фаз между внешними током и напряжением в диапазоне от 0 до 360°;
  • внешнего переменного или постоянного напряжения в диапазоне от 0,01 до 600 В;
  • частоты внешнего синусоидального сигнала в диапазоне от 40 до 550 Гц;
  • длительности внешнего сигнала.

Мощное микропроцессорное ядро устройства Нептун-3 предоставляет в распоряжение пользователя ряд сервисных функций, таких как:

  • накопление и хранение в памяти результатов измерений;
  • вычисление средних значений измеряемых величин;
  • вычисление максимального отклонения от средних значений;
  • вычисление коэффициента возврата;
  • автоматизация проведения рутинных операций, таких как многократное повторение цикла измерения с последующей обработкой результатов;
  • широкий диапазон настроек, позволяющий задать оптимальные параметры под конкретного человека или выполняемую задачу;
  • хранение в памяти 10 наборов уставок для проверки различных типов устройств или индивидуальных настроек пользователей;
  • наличие аппаратно программной защиты от перегрузок и коротких замыканий.
  • наличие тепловой защиты силовых узлов;

Данные сервисные функции существенно облегчают повседневную работу пользователя и избавляют от необходимости использовать дополнительные устройства, в том числе и компьютер.

Предусмотрено два рабочих положения устройства Нептун-3 — вертикальное и горизонтальное.
