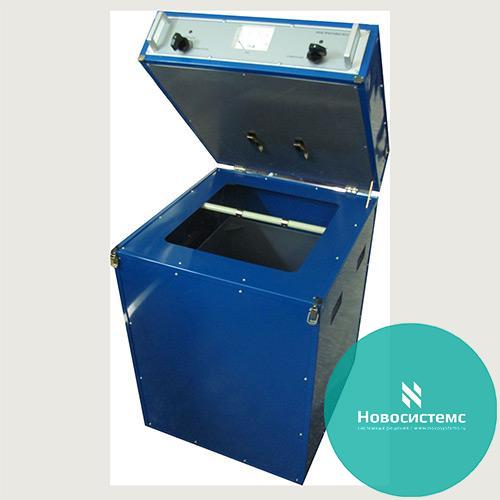

АВ-5-0.5ДМ ( Ранее АВДМ-5) Аппарат высоковольтный

Аппарат высоковольтный АВ-5-0.5ДМ предназначен для проведения испытаний изоляции проводов и кабелей связи, а также низковольтных силовых кабелей повышенным выпрямленным напряжением и определения расстояния до места повреждения импульсно-дуговым методом с применением рефлектометра «РЕЙС-305».

УСЛОВИЯ ЭКСПЛУАТАЦИИ:

• температура окружающей среды: от минус 30 до плюс 40С,
• относительная влажность: до 80% при температуре плюс 25С,
• атмосферное давление: 530-800 мм рт. ст.

УСТРОЙСТВО И ПРИНЦИП РАБОТЫ:

Аппарат высоковольтный АВ-5-0.5ДМ конструктивно состоит из трех частей, объединенных общим корпусом:

• высоковольтного испытательного аппарата
• импульсного генератора
• адаптера дугового разряда

Контроль выходного напряжения ведется по системе измерения высокого напряжения, которая всегда индицирует амплитудное значение выходного напряжения.

Контроль выходного тока в режиме «ИСПЫТАНИЕ» ведется по аналоговому миллиамперметру с тремя пределами измерения - 50мА, 5мА и0,5мА. При этом предел 50мА включен постоянно, а для включения других двух пределов необходимо нажать соответствующие кнопки.

При выключении высокого напряжения или срабатывании защиты потоку (45+-3мА) замыкатель внутри блока заземляет высоковольтный вывод. При этом разряд объекта испытания (кабеля) происходит через разрядное сопротивление и контролируется по киловольтметру.

Кнопка «5мА» с фиксацией имеет еще одно назначение - включает режим "ТЕСТ". В этом случае срабатывание защиты потоку происходит при 5ч7мА.

Рабочее положение аппарата АВ-5-0.5ДМ - вертикальное.

Комплект поставки:
