Описание:

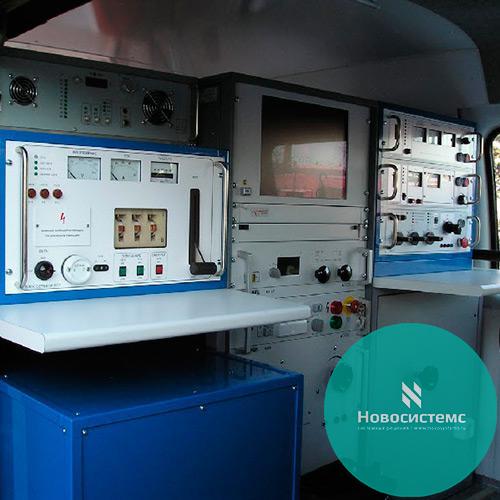

Отличается от лаборатории кабельной 1 только наличием трехфазного высоковольтного коммутатора и системы кабельных подключений из трех барабанов с ВВ соединительным кабелем. Основное оборудование как в однофазном варианте.

В состав лаборатории входит:

Аппарат высоковольтный

АВ-60-3

Аппарат для высоковольтных испытаний ~50кВ/=60кВ 3кВА. Состоит из блока управления БУ АВ-60-3 и блока высоковольтного БВ АВ-60-3. Ток срабатывания защиты на выпрямленном напряжении 80мА, что позволяет на неисправном кабеле сразу понизить напряжение пробоя до 10÷12кВ. Четыре диапазона измерения тока утечки: 0-100мА, 0-10мА («ТЕСТ»), 0-1мА и 0-100мкА. В режиме «ТЕСТ» срабатывание защиты по выходному току происходит при 6-8мА, что позволяет в случае пробоя НЕ НАЧИНАТЬ ПРОЦЕСС ПРОЖИГАНИЯ (актуально на старых кабелях). Имеет сертифицированную систему измерения высокого напряжения

Аппарат прожига

АП-14-6

Аппарат для прожигания поврежденной изоляции кабелей. Состоит из пульта управления ПУ АП-14-6, блока высоковольтного БВ АП-14-6 и дросселя Д-25. Семь ступеней прожигания: четыре на выпрямленном напряжении с безразрывным переключением, три - на переменном напряжении с минимальным разрывом (то есть фактически - 10 ступеней). Максимальное напряжение 14кВампл, максимальный ток 60А.

Аппарат высоковольтных импульсов

АВИ-32-2

Аппарат высоковольтных импульсов (ударный генератор). Три регулируемых диапазона выходных напряжений – 0-8кВ, 0-16кВ и 0-32кВ со встроенным адаптером импульсно-дугового разряда. Максимальная запасаемая энергия 2000Дж в любом диапазоне. В комплекте с рефлектометром «РЕЙС-305» позволяет осуществлять измерение расстояния до места повреждения кабеля импульсно-дуговым, и рефлектометрическим методами.

Узел связи по напряжению УН

При испытании кабелей с бумажно-масляной изоляцией аппаратами АВ позволяет рефлектометру «РЕЙС-305» определять расстояние до места повреждения кабеля методом колебательного разряда.

Узел связи по току УТ

При работе с аппаратом АВИ (ударным генератором) позволяет рефлектометру «РЕЙС-305» определять расстояние до места повреждения кабеля волновым методом.

Разделительный трансформатор ТР-0.2-3

Для защиты НВ цепей.

Сервисные блоки и узлы

Пульт сетевой ПС

В составе имеет рубильник видимого разрыва, вольтметр, амперметр, частотомер и встроенный узел защиты от перенапряжений по сети.

Пульт выбора режима ПВР-3

С него выбираются режимы «АВ», «АП», «АВИ», «НВ» (низковольтный вход – для подключения звукового генератора) или «tgõ». Управляет высоковольтными коммутаторами КВМ-3 и КСР. Контролирует состояние контуров безопасности с помощью узла УКБ. Позволяет включать звуковой генератор между фазами. Питание от ПС.

Узел контроля безопасности УКБ

Контролирует контур блокировки, сопротивление петли «защитная земля – рабочая земля» и отсутствие опасного потенциала на корпусе. В случае нарушения контура блокировки (открывания двери ВВ отсека), превышения сопротивления петли «защитная земля» – «рабочая земля» выше разрешенного значения или появления опасного потенциала на корпусе автомобиля через пульт ПВР блокирует работу оборудования.

Коммутатор высоковольтный масляный КВМ-3

Коммутирует выходы аппаратов АВ, АП, АВИ или «НВ» на высоковольтный соединительный кабель. Имеет падающий замыкатель, срабатывающий от выключения питания высоковольтных аппаратов. Управляется с пульта ПВР-3.

Коммутатор совместной работы КСР

Коммутатор высоковольтный для обеспечения совместной работы аппаратов АВ и АП. Управляется с пульта ПВР-1. Необходимость совместной работы аппаратов АВ и АП возникает тогда, когда напряжения высшей ступени аппарата прожига (14кВ) не хватает для начала процесса прожигания.

В режиме совместной работы роль высшей ступени выполняет аппарат АВ, у которого выходное напряжение автоматически ограничено значением 36±3кВ. То есть сначала аппарат АВ формирует канал пробоя, а после срабатывания на нем защиты по току включается в работу аппарат АП. В режиме совместной работы аппарат АП может работать только на выпрямленном напряжении.

Барабан с кабелем питания

Для питания лаборатории КГ2х6мм2 50м.

Барабан с тросом заземления

Для защитного заземления лаборатории1х16мм250м с обжимкой через 5м.

Барабан с ВВ экранированным кабелем 3 шт.

Для подачи на объект выпрямленного испытательного напряжения до 70кВпо50м.

Комплект кабелей и деталей

Для установки и соединения сервисных блоков к основному оборудованию.

Установка оборудования в автомобиль и т.д.

Включает в себя утепление и обшивку салона, установку лючка для вывода кабелей, изготовление и установку конструктивных элементов (стол оператора, каркасы, пол, оборудование и стойки под кабельные барабаны, топчан), монтаж дополнительного освещения ~220В, световой и звуковой сигнализации

Дополнительные приборы и оборудование

Комплект эксплуатационной документации

Паспорт, Техническое описание и Руководство по эксплуатации, объединенные в единый документ под названием «ПАСПОРТ»

Эксплуатационная документация на покупные изделия;

Схема соединений;

Лаборатория рассчитана для эксплуатации в районах с умеренным и холодным климатом (исполнение УХЛ 1 по ГОСТ 15150-69).

Гарантийный срок на оборудование в части применяемых комплектующих изделий составляет 12 месяцев с момента получения лаборатории.
