Описание:

Предназначена для испытания оборудования трансформаторных подстанций с высшим напряжением более 110кВ и мощностью 16МВА и выше:

  • испытание оборудования повышенным переменным напряжением;
  • испытание изоляции выпрямленным напряжением с измерением тока утечки;
  • измерение емкости и тангенса угла диэлектрических потерь электротехнического оборудования по «прямой» и «перевернутой» схеме;
  • измерение сопротивления изоляции;
  • измерение активного сопротивления цепей, содержащих индуктивность;
  • измерение параметров трансформаторов (Ктр, Рхх и Zкз при однофазном и трехфазном возбуждении)

В состав лаборатории входит:

Аппарат высоковольтный АВ-110-20

Аппарат для высоковольтных испытаний силовых кабелей до 20кВ с бумажно-масляной изоляцией, а также изоляции различных устройств переменным напряжением промышленной частоты. Максимальное напряжение ~95кВ/=110кВ, мощность до 20кВА. Состоит из:

- пульта управления ПУ АВ-110-20;

- высоковольтного трансформатора ИОМ-100/20 или ИОГ-100/20;

- регулятора напряжения (автотрансформатор);

- блока низковольтной коммутации БНК;

- переключателя высоковольтного ПВВ-100 (с выпрямителем);

- делителя напряжения ДН-140.

Ток срабатывания защиты на выпрямленном напряжении 75÷80мА, что позволяет на неисправном кабеле сразу понизить напряжение пробоя до 10÷12кВ. Четыре диапазона измерения тока утечки: 0-100мА, 0-10мА («ТЕСТ»), 0-1мА и 0-100мкА. В режиме «ТЕСТ» срабатывание защиты по выходному току происходит при 6-8мА, что позволяет в случае пробоя НЕ НАЧИНАТЬ ПРОЦЕСС ПРОЖИГАНИЯ (актуально на старых кабелях). На переменном напряжении выходной ток определяется мощностью применяемого ВВ трансформатора. Имеет сертифицированную систему измерения высокого напряжения.

Аппарат высоковольтный АВ-10-1

Предназначен для использования в качестве источника повышенного напряжения промышленной частоты при проведении испытаний и контроля параметров изоляции ( емкости и тангенса угла диэлектрических потерь) различного электротехнического оборудования с применением дополнительных средств измерения – моста переменного тока СА7100-2. Состоит из пульта управления ПУ АВ-10-1 и блока высоковольтного БВ АВ-10-1, в котором расположении ВВ переключатель «прямая-перевернутая». Максимальный выходной ток 100мА.

Мост СА7100-2

Предназначен для измерения емкости и тангенса угла диэлектрических потерь высоковольтной изоляции при напряжении до 10кВ.

Блок К-0,4

Блок К-0,4 предназначен для осуществления контроля состояния силовых и измерительных трансформаторов (низковольтные испытания).

- измерение потерь холостого хода силовых трансформаторов;

- измерение потерь холостого хода измерительных трансформаторов;

- измерение коэффициента трансформации при однофазном возбуждении;

- измерение коэффициента трансформации при трехфазном возбуждении;

- измерение сопротивления короткого замыкания при трехфазном возбуждении;

- измерение сопротивления короткого замыкания при однофазном возбуждении;

В состав блока входит блок К-0,4, трансформатор разделительный ТР-2 и барабан с шестипроводным кабелем.

При наличии дополнительных приборов (например, миллиомметра ПТФ-1) блок позволяет измерять активное сопротивление обмоток, содержащих индуктивность.

Сервисные блоки и узлы

Пульт сетевой ПС

В составе имеет рубильник видимого разрыва, вольтметр, амперметр, частотомер и встроенный узел защиты от перенапряжений по сети.

Пульт выбора режима ПВР-1

С него выбираются режимы «АВ», «АП», «АВИ», «НВ» (низковольтный вход – для подключения звукового генератора) или «tgõ». Управляет высоковольтными коммутаторами КВМ-1 и КСР. Контролирует состояние контуров безопасности с помощью узла УКБ. Позволяет включать звуковой генератор между фазами. Питание от ПС

Узел контроля безопасности УКБ

Контролирует контур блокировки, сопротивление петли «защитная земля – рабочая земля» и отсутствие опасного потенциала на корпусе. В случае нарушения контура блокировки (открывания двери ВВ отсека), превышения сопротивления петли «защитная земля» – «рабочая земля» выше разрешенного значения или появления опасного потенциала на корпусе автомобиля через пульт ПВР блокирует работу оборудования.

Барабан с кабелем питания

Для питания лаборатории КГ3х6мм2 + 1х4 мм2 35м

Барабан с тросом заземления

Для защитного заземления лаборатории 1х16мм2  50м с обжимкой через 5м

Барабан с проводом заземления

Для рабочего заземления лаборатории 1х4мм2  25м.

Барабан с ВВ экранированным кабелем

Для подачи на объект выпрямленного испытательного напряжения до 70кВ  50м

Барабан с проводом РПШ7х1,5

Для подключения блока К-0,4 к трансформатору

Провод ПМВФО-1 25м.

Для подачи на объект переменного испытательного напряжения до 95кВ. Для подачи на объект выпрямленного испытательного напряжения до 110кВ.

Стойка изолирующая 6шт.

Для изоляции провода ПМВФО-1

Изолятор проходной 1шт.

Для изоляции провода ПМВФО-1

Штырь заземления 1шт.



Комплект кабелей и деталей

Для установки и соединения сервисных блоков к основному оборудованию.

Установка оборудования в автомобиль и т.д.

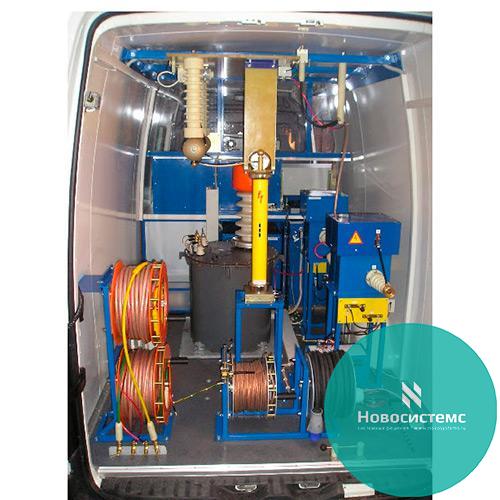

Включает в себя утепление и обшивку салона, установку лючка для вывода кабелей, изготовление и установку конструктивных элементов (стол оператора, каркасы, пол, оборудование и стойки под кабельные барабаны, топчан), монтаж дополнительного освещения ~220В, световой и звуковой сигнализации

Дополнительные приборы и оборудование

Комплект эксплуатационной документации

Паспорт, Техническое описание и Руководство по эксплуатации, объединенные в единый документ под названием «ПАСПОРТ»

Эксплуатационная документация на покупные изделия;

Схема соединений;

Лаборатория рассчитана для эксплуатации в районах с умеренным и холодным климатом (исполнение УХЛ 1 по ГОСТ 15150-69).

Гарантийный срок на оборудование в части применяемых комплектующих изделий составляет 12 месяцев с момента получения лаборатории.
