Предназначена для испытания и поиска мест повреждения силовых кабелей с бумажно-масляной изоляцией всеми известными относительными и абсолютными методами, а также для испытания оборудования трансформаторных подстанций:
- испытание оборудования повышенным переменным напряжением;
- испытание изоляции выпрямленным напряжением с измерением тока утечки;
- измерение расстояния до места повреждения импульсным (рефлектометрическим) методом;
- измерение расстояния до места повреждения методом колебательного разряда;
- измерение расстояния до места повреждения волновым методом;
- измерение расстояния до места повреждения импульсно-дуговым методом;
- прожигание поврежденной изоляции;
- определение трассы и глубины залегания кабеля индукционным методом;
- точное определение места повреждения кабеля индукционным методом;
- точное определение места повреждения кабеля акустическим методом.
- измерение емкости и тангенса угла диэлектрических потерь электротехнического оборудования по «прямой» и «перевернутой» схеме;
- измерение сопротивления изоляции;
- измерение активного сопротивления цепей, содержащих индуктивность;
- измерение параметров трансформаторов (Ктр, Рхх, Zкз при однофазном и трехфазном возбуждении)

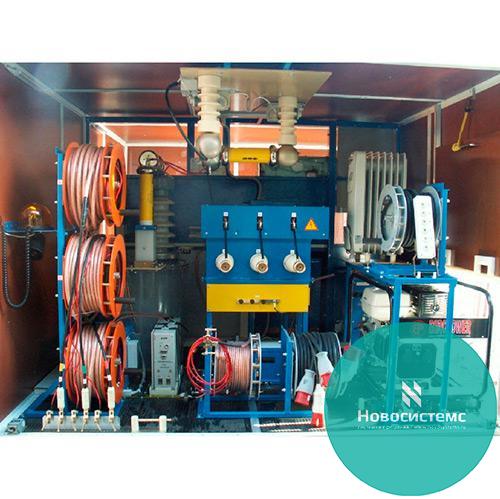

В состав лаборатории входит:
Аппарат высоковольтный АВ-110-20 |
Аппарат для высоковольтных испытаний силовых кабелей до 20кВ с бумажно-масляной изоляцией, а также изоляции различных устройств переменным напряжением промышленной частоты. Максимальное напряжение ~95кВ/=110кВ, мощность до 20кВА. Состоит из: - пульта управления ПУ АВ-110-20; - высоковольтного трансформатора ИОМ-100/20 или ИОГ-100/20; - регулятора напряжения (автотрансформатора); - блока низковольтной коммутации БНК; - переключателя высоковольтного ПВВ-100 (с выпрямителем); - делителя напряжения ДН-140. Ток срабатывания защиты на выпрямленном напряжении 75÷80мА, что позволяет на неисправном кабеле сразу понизить напряжение пробоя до 10÷12кВ. Четыре диапазона измерения тока утечки: 0-100мА, 0-10мА («ТЕСТ»), 0-1мА и 0-100мкА. В режиме «ТЕСТ» срабатывание защиты по выходному току происходит при 6-8мА, что позволяет в случае пробоя НЕ НАЧИНАТЬ ПРОЦЕСС ПРОЖИГАНИЯ (актуально на старых кабелях). На переменном напряжении выходной ток определяется мощностью применяемого ВВ трансформатора. Имеет сертифицированную систему измерения высокого напряжения. |
Аппарат прожига АП-14-6 |
Аппарат для прожигания поврежденной изоляции кабелей. Состоит из пульта управления ПУ АП-14-6, блока высоковольтного БВ АП-14-6 и дросселя Д-25. Семь ступеней прожигания: четыре на выпрямленном напряжении с безразрывным переключением, три - на переменном напряжении с минимальным разрывом (то есть фактически - 10 ступеней). Максимальное напряжение 14кВампл, максимальный ток 60А. |
Аппарат высоковольтных импульсов АВИ-32-2 |
Аппарат высоковольтных импульсов (ударный генератор). Три регулируемых диапазона выходных напряжений – 0-8кВ, 0-16кВ и 0-32кВ со встроенным адаптером импульсно-дугового разряда. Максимальная запасаемая энергия 2000Дж в любом диапазоне. В комплекте с рефлектометром «РЕЙС-305» позволяет осуществлять измерение расстояния до места повреждения кабеля импульсно-дуговым, и рефлектометрическим методами. |
Узел связи по напряжению УН |
При испытании кабелей с бумажно-масляной изоляцией аппаратами АВ позволяет рефлектометру «РЕЙС-305» определять расстояние до места повреждения кабеля методом колебательного разряда. |
Узел связи по току УТ |
При работе с аппаратом АВИ (ударным генератором) позволяет рефлектометру «РЕЙС-305» определять расстояние до места повреждения кабеля волновым методом. |
Разделительный трансформатор ТР-0.2-3 |
Для защиты НВ цепей. |
Сервисные блоки и узлы |
|
Пульт сетевой ПС |
В составе имеет рубильник видимого разрыва, вольтметр, амперметр, частотомер и встроенный узел защиты от перенапряжений по сети. |
Пульт выбора режима ПВР-1 |
С него выбираются режимы «АВ», «АП», «АВИ», «НВ» (низковольтный вход – для подключения звукового генератора) или «tgõ». Управляет высоковольтными коммутаторами КВМ-1 и КСР. Контролирует состояние контуров безопасности с помощью узла УКБ. Позволяет включать звуковой генератор между фазами. Питание от ПС |
Коммутатор высоковольтный масляный КВМ-1 |
Коммутирует выходы аппаратов АВ, АП, АВИ или НВ (низковольтный вход) на высоковольтные соединительные кабели. Имеет падающий замыкатель, срабатывающий от выключения питания высоковольтных аппаратов. Управляется с пульта ПВР-1. |
Коммутатор совместной работы КСР |
Коммутатор высоковольтный для обеспечения совместной работы аппаратов АВ и АП. Управляется с пульта ПВР-1. Необходимость совместной работы аппаратов АВ и АП возникает тогда, когда напряжения высшей ступени аппарата прожига (14кВ) не хватает для начала процесса прожигания. В режиме совместной работы роль высшей ступени выполняет аппарат АВ, у которого выходное напряжение автоматически ограничено значением 36±3кВ. То есть сначала аппарат АВ формирует канал пробоя, а после срабатывания на нем защиты по току включается в работу аппарат АП. В режиме совместной работы аппарат АП может работать только на выпрямленном напряжении. |
Узел контроля безопасности УКБ |
Контролирует контур блокировки, сопротивление петли «защитная земля – рабочая земля» и отсутствие опасного потенциала на корпусе. В случае нарушения контура блокировки (открывания двери ВВ отсека), превышения сопротивления петли «защитная земля» – «рабочая земля» выше разрешенного значения или появления опасного потенциала на корпусе автомобиля через пульт ПВР блокирует работу оборудования. |
Барабан с кабелем питания |
Для питания лаборатории КГ3х6мм2 + 1х4 мм2 35м |
Барабан с тросом заземления |
Для защитного заземления лаборатории 1х16мм2 50м с обжимкой через 5м |
Барабан с проводом заземления |
Для рабочего заземления лаборатории 1х4мм2 25м. |
Барабан с ВВ экранированным кабелем |
Для подачи на объект выпрямленного испытательного напряжения до 70кВ 50м |
Барабан с проводом РПШ7х1,5 |
Для подключения блока К-0,4 к трансформатору |
Провод ПМВФО-1 25м. |
Для подачи на объект переменного испытательного напряжения до 95кВ. Для подачи на объект выпрямленного испытательного напряжения до 110кВ. |
Стойка изолирующая 6шт. |
Для изоляции провода ПМВФО-1 |
Изолятор проходной 1шт. |
Для изоляции провода ПМВФО-1 |
Штырь заземления 1шт. |
|
Комплект кабелей и деталей |
Для установки и соединения сервисных блоков к основному оборудованию. |
Установка оборудования в автомобиль и т.д. |
Включает в себя утепление и обшивку салона, установку лючка для вывода кабелей, изготовление и установку конструктивных элементов (стол оператора, каркасы, пол, оборудование и стойки под кабельные барабаны, топчан), монтаж дополнительного освещения ~220В, световой и звуковой сигнализации |
Дополнительные приборы и оборудование |
|
Комплект эксплуатационной документации |
|
Паспорт, Техническое описание и Руководство по эксплуатации, объединенные в единый документ под названием «ПАСПОРТ» Эксплуатационная документация на покупные изделия; Схема соединений; |
Лаборатория рассчитана для эксплуатации в районах с умеренным и холодным климатом (исполнение УХЛ 1 по ГОСТ 15150-69).
Гарантийный срок на оборудование в части применяемых комплектующих изделий составляет 12 месяцев с момента получения лаборатории.
