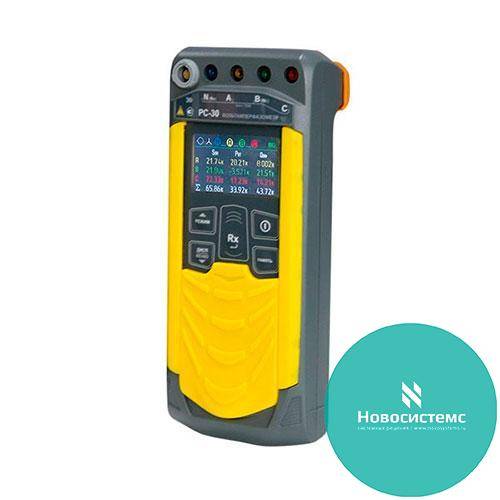

РС-30 Вольтамперфазометр (измерительный блок)


Производитель
Гарантия
12 месяцев
(если иной срок не предусмотрен производителем)
28 900 руб.
В корзину
Купить в один клик
  • Информация о товаре
  • Технические характеристики
  • Комплект поставки
  • Аналоги
  • Оплата и доставка

Описание:

  • Назначение вольтамперфазометра РС-30:

    • Измерения действующих значений переменного напряжения и тока;
    • Измерения напряжения постоянного тока;
    • Иизмерений активной, реактивной, полной мощности и коэффициента мощности;
    • Измерения фазовых углов между напряжениями, между напряжениями и током, между токами;
    • Измерения частоты напряжения и силы переменного тока;
    • Показания уровней высших гармоник и уровней нелинейных искажений для оценки качества электроэнергии;
    • Индикации порядка чередования фаз.
  • Технические характеристики вольтамперфазометра РС-30:

    Параметр Значение
    Измерение напряжения переменного тока
    Диапазон измерений действующего значения напряжения переменного тока, В от 10,00 до 99,99
    от 100,0 до 700,0
    Пределы допускаемой основной абсолютной погрешности измерения действующего значения напряжения переменного тока, В ± (0,005·U + 3 е.м.р.)
    Рабочий диапазон частот, Гц от 45 до 55
    Измерение напряжения постоянного тока
    Диапазон измерений напряжения постоянного тока, В от 10,00 до 99,99
    от 100,0 до 700,0
    Пределы допускаемой основной абсолютной погрешности измерения напряжения постоянного тока, В ± (0,005·U + 3 е.м.р.)
    Измерение силы переменного тока
    Диапазон измерений действующего значения переменного тока, А:
    - с датчиками токоизмерительными КТИР-30 и КТИ-30

    - с датчиком токоизмерительным КТИР-500

    - с датчиками токоизмерительными ПТИР-3000 и ПТИ-3000
    от 0,030 до 9,999
    от 10,00 до 30,00

    от 0,20 до 99,99
    от 100,0 до 500,0

    от 1 до 3000
    Пределы допускаемой основной абсолютной погрешности измерения действующего значения переменного тока, А:
    - с датчиками токоизмерительными КТИР-30 и КТИ-30
    - с датчиком токоизмерительным КТИР-500
    - с датчиками токоизмерительными ПТИР-3000 и ПТИ-3000
    ± (0,01·I + 3 е.м.р.)
    ± (0,015·I + 3 е.м.р.)
    ± (0,025·I + 4 е.м.р.)
    Рабочий диапазон частот, Гц от 45 до 55
    Измерение активной, реактивной и полной мощностей
    Диапазоны измерений активной мощности P (Вт), реактивной мощности Q (вар)* и полной мощности S (В·А)*:
    - с датчиками токоизмерительными КТИР-30 и КТИ-30

    - с датчиком токоизмерительным КТИР-500

    - с датчиками токоизмерительными ПТИР-3000 и ПТИ-3000

    от 0,001 до 9,999 кВт (квар, кВ·А) от 10,00 до 21,00 кВт (квар, кВ·А)

    от 0,005 до 9,999 кВт (квар, кВ·А)
    от 10,00 до 99,99 кВт (квар, кВ·А)
    от 100,0 до 350,0 кВт (квар, кВ·А)

    от 0,100 до 9,999 кВт (квар, кВ·А)
    от 10,00 до 99,99 кВт (квар, кВ·А)
    от 100,0 до 999,9 кВт (квар, кВ·А)
    от 1000 до 2100 кВт (квар, кВ·А)
    Пределы допускаемой основной абсолютной погрешности измерения полной мощности, В·А:
    - с датчиками токоизмерительными КТИР-30 и КТИ-30
    - с датчиком токоизмерительным КТИР-500
    - с датчиками токоизмерительными ПТИР-3000 и ПТИ-3000


    ± (0,015·|X| + 3 е.м.р.)
    ± (0,02·|X |+ 3 е.м.р.)
    ± (0,03·|X| + 5 е.м.р.)
    Пределы допускаемой основной абсолютной погрешности измерения активной мощности, Вт:
    - с датчиками токоизмерительными КТИР-30 и КТИ-30
    - с датчиком токоизмерительным КТИР-500
    - с датчиками токоизмерительными ПТИР-3000 и ПТИ-3000


    ± (0,02·|X| + 5 е.м.р.)
    ± (0,025·|X |+ 5 е.м.р.)
    ± (0,035·|X| + 15 е.м.р.)
    Пределы допускаемой основной абсолютной погрешности измерения реактивной мощности, вар:
    - с датчиками токоизмерительными КТИР-30 и КТИ-30
    - с датчиком токоизмерительным КТИР-500
    - с датчиками токоизмерительными ПТИР-3000 и ПТИ-3000


    ± (0,02·|X|+10 е.м.р.)
    ± (0,025·|X|+20 е.м.р.)
    ± (0,035·|X|+25 е.м.р.)
    Измерение частоты переменного тока
    Диапазон измерения частоты, Гц от 45,00 до 55,00
    Пределы допускаемой основной абсолютной погрешности измерения частоты переменного тока, Гц ± 0,05
    Измерение угла сдвига фаз между первыми гармониками напряжения и напряжения, напряжения и тока, тока и тока
    Диапазон измерения угла сдвига фаз в полосе частот от 45 Гц до 55 Гц, градусов от – 179,9 до 180,0
    Пределы допускаемой основной абсолютной погрешности измерения угла сдвига фаз между напряжением и напряжением в диапазоне от 10 до 700 В, градусов ± 0,5
    Пределы допускаемой основной абсолютной погрешности измерения угла сдвига фаз между напряжением и током, градусов:
    - с датчиками токоизмерительными КТИР-30 и КТИ-30
    в диапазоне от 0,03 до 0,3 А
    в диапазоне от 0,3 до 30,0 А

    - с датчиком токоизмерительным КТИР-500
    в диапазоне от 0,2 до 10 А
    в диапазоне от 10 до 500 А

    - с датчиками токоизмерительными ПТИР-3000 и ПТИ-3000
    в диапазоне от 10 до 3000 А



    ± 1,2
    ± 0,8

    ± 1,2
    ± 0,8


    ± 2
    Пределы допускаемой основной абсолютной погрешности измерения угла сдвига фаз между током и током, градусов:
    - с датчиками токоизмерительными КТИР-30 и КТИ-30:
    в диапазоне от 0,03 до 0,3 А
    в диапазоне от 0,3 до 30,0 А

    - с датчиком токоизмерительным КТИР-500:
    в диапазоне от 0,2 до 10 А
    в диапазоне от 10 до 500 А

    - с датчиками токоизмерительными ПТИР-3000 и ПТИ-3000 в диапазоне от 10 до 3000 А



    ± 1,8
    ± 1,2

    ± 1,8
    ± 1,2



    ± 3
    Вычисление коэффициента мощности Кр
    Диапазон вычисления Кр от -1,00 до 1,00
    Примечания:
    е.м.р – единица младшего разряда;
    Х- значение измеряемого параметра для соответствующего вида мощности
    * – Диапазон отображаемой активной и реактивной мощности определяется диапазоном полной мощности.
    Дополнительные погрешности
    Пределы допускаемой дополнительной погрешности измерений напряжения, силы, активной, реактивной и полной мощности переменного тока, коэффициента мощности, напряжения постоянного тока, вызванной изменением температуры в рабочем диапазоне, ± (0,005 от основной погрешности)
    Пределы допускаемой дополнительной погрешности измерений напряжения, силы, активной, реактивной и полной мощности переменного тока, коэффициента мощности, напряжения постоянного тока, вызванной изменением относительной влажности окружающего воздуха в рабочем диапазоне, ± (0,005 от основной погрешности)



    Параметр Значение
    Режим памяти Прибор сохраняет до 10000 результатов измерений с возможностью обмена данными с внешним устройством (компьютером).
    В двухфазном (изолированном) режиме и режиме измерения постоянного напряжения между группами гнезд N(Na)-А и B(Nc)-C обеспечивается гальваническая развязка до 1000 В
    Диапазон напряжения питания от 7,5 до 5,2 В
    Питание Аккумулятор с номинальным напряжением «6 В», емкостью «2000 мА/ч» или от пяти сменных элементов питания типоразмера АА
    Прибор обеспечивает самоконтроль напряжения питания. При снижении напряжения от 5,2 В до 5,0 В происходит отключение
    Время готовности прибора не более 3 с
    Время непрерывной работы без включённого режима энергосбережения не менее 8 часов
    Мощность потребления не более, 2 Вт
    Масса не более, 0,8 кг
    Габаритные размеры не более, 60х105х245 мм
    Срок службы не менее, 8 лет
  • Комплект поставки РС-30

    Наименование Количество
    1. Вольтамперфазометр РС-30 1
    2. Руководство по эксплуатации 1
    3. Блок питания БПН-А 12-0,5 1
    4. Кабели измерительные, длиной 1,5м, цветные 4
    5. Зажим типа «крокодил» 4
    6. Bluetooth-USB адаптер 1
    7. Сумка для переноски 1
    8. Батарейный отсек 1
    9. Клещи (в зависимости от исполнения) 1
