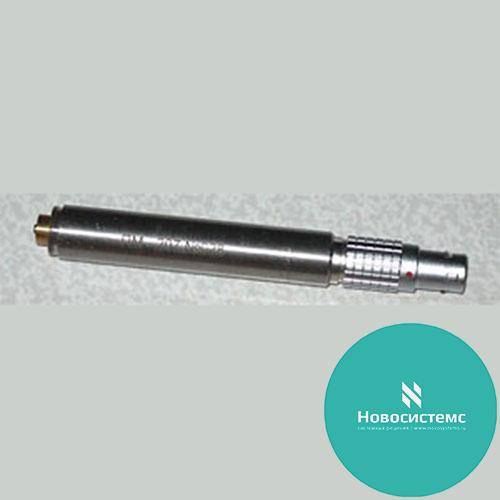

ПМ-207, ПМ-208 ПРЕДУСИЛИТЕЛИ МИКРОФОННЫЕ

ПМ-207, ПМ-208 ПРЕДУСИЛИТЕЛИ МИКРОФОННЫЕ
Производитель
Гарантия
12 месяцев
(если иной срок не предусмотрен производителем)
Требуется уточнить цену
В корзину
Купить в один клик
Заказать поверку/калибровку
Задать вопрос
  • Информация о товаре
  • Технические характеристики
  • Комплект поставки
  • Аналоги
  • Оплата и доставка

Описание:

Предусилитель ПМ-207 (ПМ-208) предназначен для согласования высокоомного сопротивления капсюля микрофонного с входным сопротивлением приборов измерительных.

Предусилитель обеспечивает работу с однодюймовым, полудюймовым, четвертьдюймовым конденсаторными микрофонами.

Предусилитель непосредственно присоединяется к приборам, другим устройствам с помощью удлинительного кабеля длиной до 100 м или без него. Поставляется с 2-х метровым кабелем.

  • Рабочий  диапазон температур от -10 до +50°С.
  • Рабочий диапазон частот от 1 до 100000 Гц.
  • Неравномерность АЧХ (см. рис.)

Амплитудно-частотные характеристики при работе с эквивалентами капсюля разной емкости

Входное сопротивление не менее 5,6 ГОм, а входная емкость не более 0,5 пФ.

Выходное сопротивление не более 70 Ом.

Ослабление, в зависимости от емкости микрофона, составляет не более:

  • емкость 16 пФ - 0,25 дБ (с эквивалентом);
  • емкость 56 пФ - 0,1 дБ (с переходником).

Собственный шум мкВ (с.к.з.), в зависимости от емкости эквивалента и диапазона частот, не более значений приведенных в таблице.

Диапазон частот, Гц Емкость эквивалента, пФ 5,6 16 56
От 10 до 40000 - 40 -
От 22,4 до 200000 55 27 11
От 22,4 до 20000 - 22 -
А (частотная характеристика) 15 7 2,7

Электропитание предусилителя осуществляется от источника постоянного тока напряжением ±11:±38, 22..76 В. Ток потребления не более 2 мА.

Продолжительность непрерывной работы не ограничена.

Изменение значения коэффициента передачи предусилителя при воздействии климатических факторов относительно нормальных условий не более ±1%.

Конструктивно предусилитель выполнен в герметичном исполнении.

Габаритные размеры:

  • Диаметр 12,7 мм;
  • Длина корпуса 100 мм;
  • Резьба для крепления капсюля микрофонного конденсаторного 11,7-60 UNS - 2 B (0,423 мм).

Соединение выводов разъем Lemo 1 В 7 (для однополярного питания):

  1
Аналог. Общий 2
+200 V 3
Uвых 4
  5
Uпит. 22..76 V 6
Корпус 7
