Описание:

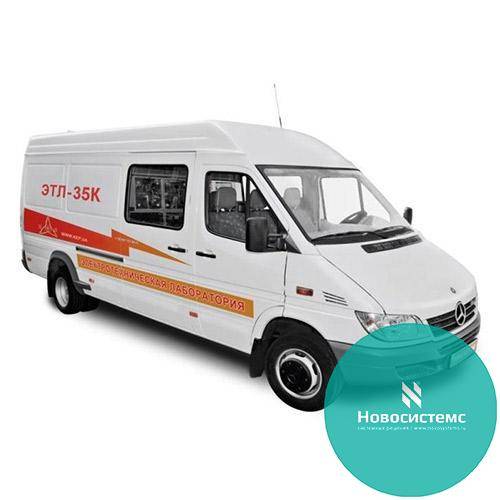

Лаборатория электротехническая передвижная ЭТЛ-35 (в дальнейшем именуемая «ЭТЛ-35») смонтирована в фургоне автомобиля и предназначена для:
-
испытания изоляции кабелей и др. устройств и приспособлений постоянным и переменным (50 гц) высоким напряжением;
-
испытания электротехнических объектов на низком напряжении;
-
определения ёмкости и тангенса угла диэлектрических потерь электротехнических объектов при напряжениях до 10кВ.
Аппаратура и устройства ЭТЛ-35 рассчитаны на эксплуатацию в районах с умеренным и холодным климатом и имеют климатическое исполнение УХЛ 4 категории I по ГОСТ 15150-69.
Питание ЭТЛ-35 производится от промышленной трехфазной или однофазной сети переменного тока частотой 50 Гц.
Обслуживание лаборатории производится бригадой из двух операторов, имеющих допуск на проведение работ в цепях с напряжением свыше 1000 В.
Технические данные:
-
Напряжение питающей сети трехфазного/ однофазного переменного тока, В, 380/220±10%
-
Потребляемый ток, не более, А, 80
-
Наибольшее выпрямленное напряжение, кВ, 60
-
Наибольший рабочий ток при выпрямленном напряжении, среднее значение, мА, 60
-
Наибольшее высокое переменное напряжение, действующее значение, кВ, 100
-
Наибольший рабочий ток при высоком переменном напряжении 100 кВ,
-
действующее значение, мА, 160
-
ЭТЛ-35 обеспечивает измерение емкости и тангенса угла диэлектрических потерь электротехнических объектов при напряжениях до 10кВ в пределах, обеспечиваемых мостом высоковольтным СА7100-2 .
-
В ЭТЛ-35 обеспечивается измерение токов утечки под высоким потенциалом на постоянном напряжении до 60 кВ измерителем тока ИТВ-3
Основные технические данные ИТВ-3:
Рабочий диапазон измеряемых токов:
-
постоянного тока - 10-10000 мкА;
-
переменного тока частотой 50-60 Гц - 10-10000 мкА;
Полоса пропускания на переменном токе - 0-1000 Гц
Входное сопротивление высокопотенциального блока не более 200 Ом
Основная приведенная погрешность измерения в рабочем диапазоне измеряемых токов:
-
на постоянном токе - не более 0,5%
-
на переменном токе - не более 1%
Дополнительная погрешность измерения от изменения температуры окружающего воздуха относительно нормальной не превышает 3% основной погрешности на 1C.
-
Питание БВ и МИ производится от встроенных Ni-MH аккумуляторов размера АА напряжением 1,2 В и емкостью 1,8 А∙ч.
-
Напряжение питания– 5В, продолжительность непрерывной работы без подзарядки – не менее 16 ч.
-
Габаритные размеры /масса:
-
ИТВ-3-БВ - диаметр 170х100 мм/0,5 кг;
-
ИТВ-3-МИ - 95х190х40мм/0,5 кг
В ЭТЛ-35 обеспечивается измерение высокого постоянного напряжения и переменного напряжения. Относительная погрешность измерения высокого напряжения – не более 3%.
-
Длина сетевого 4-х жильного кабеля - 30 м, сечение - 4,0мм2
-
Длина провода защитного заземления -30 м, сечение -10 мм2
-
Длина провода рабочего заземления - 30 м, сечение - 5 мм2
-
Длина испытательных проводов и кабелей, м 25-30
-
Масса оборудования, кг, не более 400
