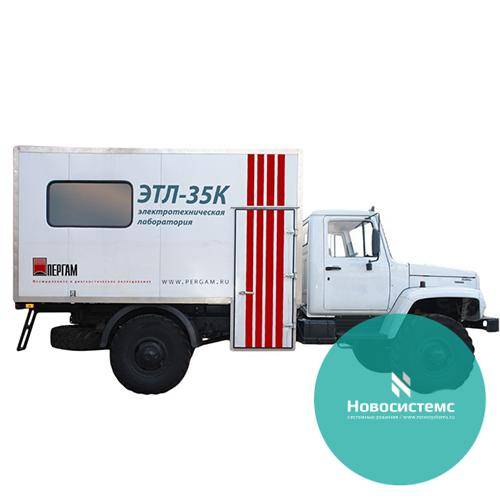

Электротехническая лаборатория ЭТЛ-35К может быть смонтирована на базе фургонов автомобилей ГАЗ-3308, КАМАЗ, УРАЛ и предназначена для: испытания изоляции высоковольтных изоляторов, изоляции кабелей и других устройств, для прожига и дожига дефектной изоляции кабелей, низковольтных измерений, топографирования мест повреждения кабельных линий, определения трассы залегания кабельных линий.
Комплект электролаборатории определяется Заказчиком. Мобильная лаборатория ЭТЛ-35К монтируется в фургоне автомобиля, где оборудуется высоковольтный отсек и отсек оператора разделённые прозрачной перегородкой. В отсеке оператора размещены измерительные приборы и органы управления установкой ИУ-100 и Р-07к, щиток ввода и защиты электропитания, рубильник с видимым разрывом, устройства индикации и сигнализации, стол-тумба для хранения электро-приборов и принадлежностей, розетки для подключения внешних измерительных приборов, пульт-планшет для проведения низковольтных измерений с места оператора, сиденья для перевозки трёх человек.
Автолаборатория ЭТЛ-35К позволяет проводить:
- Испытание изоляции повышенным напряжением (до 100 кВ) переменного тока промышленной частоты
- Испытание изоляции повышенным напряжением (до 60 кВ) выпрямленного тока
- Измерения выходного тока (тока утечки) при испытаниях напряжением выпрямленного тока по высокой и низкой стороне (примечание: параметры испытательных напряжений соответствуют требованиям НТД и аттестованы в органах Госстандарта)
- Измерения емкости и тангенса угла диэлектрических потерь элементов силовых подстанций на высоком (до 10 кВ) напряжений прибором СА7100.2, или «Вектор-2.0М», или Р5026
- Низковольтные измерения параметров силовых трансформаторов комплектом электроизмерительных приборов или автоматическим измерителем «Вектор 63»
- Прожиг и дожиг повреждённой изоляции и поиск места повреждения кабельных линий 0,4–10 кВ
- Определение расстояния до мест повреждений кабельных линий на низком напряжении и импульсным беспрожиговым методом на высоком напряжении
- Определение трассы кабельных линий
- Топографическое определение мест повреждений кабельных линий индукционным и акустическим методами
Питание ЭТЛ-35К производится от промышленной однофазной сети 220 В, 50 Гц. Допускается питание ЭТЛ-35К от автономного генератора электроснабжения соответствующей мощности.
Все передвижные лаборатории ЭТЛ оснащаются системой обеспечения электробезопасности персонала автолаборатории. Система блокировки подачи напряжения питания при открытии дверей в высоковольтный отсек, блокировка цепи питания при отсутствии заземления, кнопка аварийного выключения мобильной лаборатории, подача звукового и светового сигнала при включении автолаборатории. Указанные в описании комплектации лабораторий не являются конечной и могут дополняться другим диагностическим оборудованием, также возможна разработка лаборатории полностью нестандартной комплектации, специально под поставленные цели и требования определенного Заказчика. Так же имеется возможность доукомплектовывать передвижные лаборатории ЭТЛ различными функциями. ОАО «Пергам-Инжиниринг» реализует любой проект поставки диагностического оборудования и проектирования передвижных электротехнических лабораторий ЭТЛ, согласно Вашим требованиям, дополнительно мы можем укомплектовывать мобильные лаборатории оборудованием для измерения показателей качества электрической энергии, тепловизорами, системами поиска утечек метана и другим электроизмерительным инструментом.
