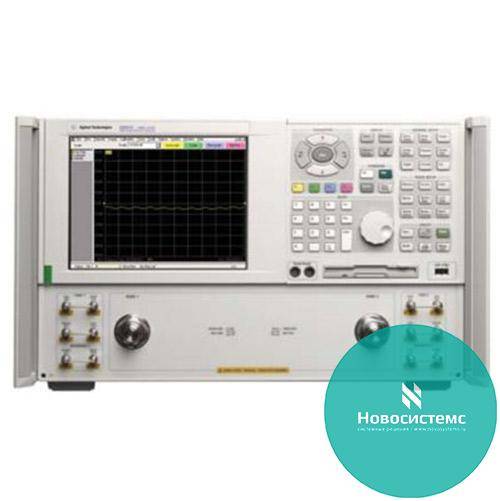

E8362B - Векторный анализатор сети

E8362B - Векторный анализатор сети
Производитель
Гарантия
12 месяцев
(если иной срок не предусмотрен производителем)
Требуется уточнить цену
В корзину
Купить в один клик
Заказать поверку/калибровку
Задать вопрос
  • Информация о товаре
  • Технические характеристики
  • Комплект поставки
  • Аналоги
  • Оплата и доставка

Описание:

Полоса частот от 10 МГц до 20 ГГц, 2 или 4 изм. порта, дин. диапазон до 136 дБ, расширенное тестирование смесителей, антенные измерения

  • Полоса частот от 10 МГц до 67 ГГц
  • Скорость измерения <26 мкс на точку
  • 16001 точка на канал
  • 32 независимых измерительных канала
  • Динамический диапазон измерения 136 дБ при прямом доступе к приёмнику
  • Расширенные функциональные возможности за счёт использования разных измерительных блоков (блоков рефлектометров)
  • Расширенные возможности измерения параметров смесителей и преобразователей частоты (по дополнительному заказу) vДополнительно поставляемые модули электронной калибровки (EСal) позволяют выполнять калибровку в 10 раз быстрее по сравнению с механической калибровкой
  • Антенные и импульсные измерения (по дополнительному заказу)

Приборы E8362/3/4B компании Agilent являются моделями анализаторов цепей СВЧ диапазона серии PNA. Эти приборы объединяют в себе высокие технические характеристики, скорость измерения и широкие возможности подключения для решения самых сложных задач по испытанию различных компонентов. Анализаторы цепей СВЧ диапазона серии PNA перекрывают диапазоны частот до 20, 40, 50 и 67 ГГц, демонстрируя при этом высокую точность. Они подходят для измерения параметров прецизионных устройств СВЧ диапазона, таких как компоненты для спутниковой связи. Они имеют динамический диапазон измерения 123 дБ на измерительных портах и 136 дБ при прямом доступе к входам приёмника. Они также обеспечивают возможность проводить TRL/LRM калибровку объектов в устройствах подключения или при зондовых измерениях на пластинах. Кроме того, архитектура приёмника предусматривает режим со смещением частоты для измерения параметров смесителей и преобразователей частоты. Возможность изменения конфигурации измерительного блока позволяет легко подсоединять внешние блоки рефлектометров и проводить точные многопортовые измерения (многополюсников).

Операционная система Windows обеспечивает расширенные возможности подключения анализатора к другим устройствам и c рабочего стола Windows можно устанавливать измерительные инструменты, что снижает необходимость в дополнительном ПК. Для быстрого обращения к документации по программированию и эксплуатации рекомендуется использовать диалоговую справочную систему. Кроме того, команды COM/DCOM расширяют возможности по автоматизации процесса измерения. Эти функции позволяют существенно увеличить эффективность разработок и испытаний.

Значительное увеличение производительности за счёт сегментированного свипирования

Определение частотных сегментов для сбора данных позволяет оптимизировать свипирование. Для увеличения скорости пользователь имеет возможность задать оптимальное число точек, полосу ПЧ и уровень мощности в каждом сегменте. Для равномерного отображения на экране данных, измеренных в неприлегающих диапазонах частот, предусмотрена возможность оптимизации разрешающей способности экрана путём выбора масштаба по оси X.

Произвольное сегментированное свипирование позволяет пользователям вводить в таблицу сегментированного свипирования любое сочетание из следующих параметров:

  • Неприлегающие диапазоны частот
  • Сегменты с перекрытием частот
  • Обратное направление свипирования, при котором конечная частота установлена меньше начальной

Измерение параметров смесителей

Устройства с переносом частоты (смесители, преобразователи и приёмники) являются важными компонентами в большинстве ВЧ и СВЧ систем связи. Они ставят перед пользователями сложные измерительные задачи вследствие того, что их входные и выходные частоты не совпадают. Анализаторы цепей, используемые для испытания этих устройств, должны иметь режим смещения частоты для детектирования сигналов с частотой, отличной от входной. Анализаторы цепей СВЧ и миллиметрового диапазона серии PNA предлагают приложение для преобразователей частоты (Frequency Converter Application - FCA), простой в использовании графический интерфейс пользователя, возможность применения специального метода калибровки. Приложение FCA автоматизирует процесс измерения и позволяет пользователю, не вдаваясь в подробности теории измерения параметров смесителей, настраивать измерительную установку, калибровать её и проводить измерения таких параметров смесителей, как абсолютный набег фазы и групповое время запаздывания быстро и точно.

Измерение параметров усилителей

Анализаторы цепей серии PNA компании Agilent позволяют легко измерять обычно нормируемые параметры усилителей, такие как коэффициент усиления, компрессия (насыщение) коэффициента усиления, изоляция, потери отражения (коэффициент отражения, выраженный в дБ) и групповое время запаздывания. Они также предоставляют дополнительные возможности измерения, такие как свипирование по мощности, которое часто требуется для измерения параметров усилителей, и определение гармонических искажений, которые часто используются для описания нелинейного поведения усилителей.

Внешний измерительный блок для испытаний многополюсников и балансных устройств

Для повышения гибкости и расширения функциональных возможностей компания Agilent также предлагает решение проблем измерения параметров многополюсников и балансных устройств с использованием внешних измерительных блоков.

Например, с анализаторами цепей серий PNA может использоваться несколько многопортовых измерительных блоков и измерительная система физического уровня (PLTS) серии N1900В. Контрольно-измерительные системы физического уровня компании Agilent обеспечивают наивысшую точность и предоставляют потребителю исчерпывающий набор инструментов для определения характеристик дифференциальных соединений, таких как высокоскоростные объединительные платы, кабели, соединители, корпуса микросхем и проводники на печатных платах с нормированным волновым сопротивлением.

Основные особенности:

  • Измерение многопортовых S-параметров и характеристик отражения/передачи во временной области
  • Анализ в частотной и временной областях устройств с обычными, дифференциальными и смешанными видами соединителей, включая анализ синфазных параметров дифференциальных устройств
  • Анализ глазковых диаграмм с использованием псевдослучайной последовательности или последовательности данных, определённых пользователем

Определение параметров RLCG линий передачи

  • Измерение параметров материалов
  • Комплект высокотемпературных диэлектрических пробников 85070Е и программа для измерения параметров материалов 85071Е компании Agilent позволяют упростить измерение диэлектрических свойств материалов.
  • Измерение комплексных параметров диэлектрической и магнитной проницаемости в широкой полосе частот
  • Наблюдение данных в действительном и мнимом форматах, а также в форматах тангенса угла потерь и Коул-Коула
  • Новейшие методики калибровки повышают точность, а также ускоряют и упрощают создание измерительной установки

Уменьшение времени калибровки за счёт удобной электронной калибровки (ECal)

Модули ECal компании Agilent позволяют быстро проводить точную и повторяемую автоматическую калибровку. Управление модулем ECal осуществляется непосредственно от анализатора. Имеется возможность определения пользователем параметров модуля ECal. Это свойство обеспечивает гибкую адаптацию модулей ECal к требуемым видам соединителей. Различные двух- и четырёхпортовые модули перекрывают диапазон от 300 кГц до 70 ГГц для следующих видов соединителей (некоторые модули имеют смешанные виды соединителей): 1,85 мм; 7 мм; 2,4 мм; 7-16; 2,92 мм; тип N; 3,5 мм

Параметры Значения
Диапазон частот От 10 МГц до 20 ГГц
Число портов 2
Тип соединителей 3,5 мм
Динамический диапазон (на измерительном порте)1
От 10 до 45 МГц 79 дБ
От 45 МГц до 2 ГГц От 94 до 119 дБ
От 2 до 20 ГГц 122 дБ
От 20 до 40 ГГц 110 дБ
От 40 до 50 ГГц 104 дБ
Динамический диапазон (прямой доступ к приёмнику)1
От 10 до 45 МГц 129 дБ
От 45 МГц до 2 ГГц 132 дБ
От 2 до 20 ГГц 136 дБ
От 20 до 40 ГГц 119 дБ
От 40 до 50 ГГц 111 дБ
Зашумлённость графиков (полоса ПЧ 1 кГц)1
От 500 МГц до 50 ГГц <0,006 дБ СКЗ
Максимальная выходная мощность1
От 10 до 45 МГц +2 дБм
От 45 МГц до 10 ГГц +5 дБм
От 10 до 20 ГГц +3 дБм
От 20 до 40 ГГц 4 дБм
От 40 до 45 ГГц 5 дБм
От 45 до 50 ГГц 10 дБм
Скорость измерения (полоса ПЧ 35 кГц)
Частота От 10 МГц до 20 ГГц
Точки 201
Время цикла (мс)2 126
мкс на точку 627
обновлений в секунду 8
