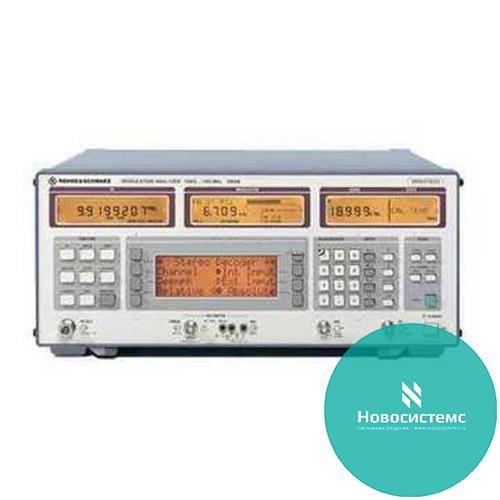

FMAS - Анализатор модуляции

FMAS - Анализатор модуляции
Производитель
Гарантия
12 месяцев
(если иной срок не предусмотрен производителем)
Требуется уточнить цену
В корзину
Купить в один клик
Заказать поверку/калибровку
Задать вопрос
  • Информация о товаре
  • Технические характеристики
  • Комплект поставки
  • Аналоги
  • Оплата и доставка
Описание FMAS:

Несмотря на расширяющееся применение цифровой модуляции, в радиосвязи до сих пор широко используются традиционные виды модуляции: амплитудная, частотная и фазовая. Семейство приборов FMx позволяет выполнять анализ модуляции в соответствии с современными требованиями и значительно эффективнее по сравнению с обычными измерителями модуляции. Первым шагом компании Rohde&Schwarz в этом направлении было создание анализатора FAM. Очередным достижением стал выпуск анализаторов FMx, специализированных для различных применений.

Разработка нового семейства преследовала следующие цели:
повышение точности измерений,
увеличение скорости измерений,
усовершенствование обработки и представления результатов,
оптимизация моделей под определенные применения,
сохранение основных принципов, заложенных в предшествующем семействе FAM.

Очень важно, чтобы используемые в составе автоматических тестовых систем приборы не только обладали стандартизированным интерфейсом (шина IEEE-488), но и были специализированы для различных применений, таких как стационарная и мобильная радиосвязь, теле- и радиовещание, навигационные системы. Широкий интерес представляют также измерения частотно-модулированных стереосигналов. Помимо измерения «классических» параметров, таких как глубина АМ, девиация и частота несущей, приборы способны выполнять расширенный анализ взаимной модуляции и модулирующих сигналов. Среди прочих функций, выполняемых этими приборами, можно отметить высокоточное измерение мощности и переходной характеристики радиочастотной несущей.

Анализатор модуляции FMA
FMA объединяет функции нескольких измерительных приборов в одном корпусе. Он позволяет быстро и точно анализировать все параметры модулированных сигналов. Благодаря универсальности, его можно использовать в качестве частотомера РЧ сигналов, измерителя мощности, вольтметра, псофометра, измерителя искажений, генератора звуковых частот и ЧМ стереодекодера. FMA адаптирован для измерений в области радиовещания (например, АМ и ЧМ передатчиков), радиотелефонии, а также для калибровки генераторов сигналов. Его возможности могут быть расширены с помощью опций.

Анализатор модуляции FMAВ
FMAB предназначен для анализа радиовещательных ЧМ стерео сигналов. Он способен выполнять расширенный анализ сигналов ОВЧ передатчиков, ТВ ретрансляторов и преобразователей ОВЧ/видеочастота. Встроенный стереодекодер снабжен отдельным входом на задней панели, благодаря которому можно измерять параметры ЧМ приемников и стереокодеров.

Селективный анализатор модуляции FMAS
FMAS объединяет возможности универсального анализатора модуляции и приемника сигналов ЧМ стереовещания и двухканального сопровождения ТВ передач.
Выбор РЧ/ПЧ в диапазоне 5 -1000 МГц
Селективный аудио анализатор

Анализатор модуляции FMAV
FMAV обладает универсальными функциями базовой модели, а также специальными возможностями, позволяющими использовать его для измерений в области управления воздушным движением и аэронавигации, а также на производстве навигационного оборудования и в тестовых системах.

Все параметры модуляции навигационных сигналов VOR и ILS измеряются с высочайшей точностью. Например, погрешность измерения разности глубины модуляции (DDM) ILS составляет +/- 0,0002 DDM, а погрешность измерения фазы VOR не превышает 0,1°. Благодаря столь высокой точности, достигнутой за счет применения цифровой обработки сигнала, FMAV отвечает самым строгим требованиям для средств измерений систем ILS категории III.

Подобная точность делает FMAV идеальным калибратором генераторов сигналов VOR и ILS, таких как сервисный коммуникационный монитор CMS 57. Rohde & Schwarz предлагает совершенную тестовую систему для авиационных радиосредств, состоящую из CMS 57, используемого в качестве генератора, и FMAV, используемого в качестве демодулятора.

Анализатор модуляции FMВ
FMB способен выполнять анализ модуляции в нижней части микроволнового диапазона. Область его применения охватывает внестудийное вещание, радиорелейную связь, а также тестирование и калибровку микроволновых генераторов. Выдающиеся характеристики базовой модели полностью сохраняются в расширенном диапазоне частот до 5,2 ГГц. Функция измерения мощности в FMB отличается от аналогичной в FMA, который требуется индивидуально калибровать по частоте и уровню.

ОСОБЕННОСТИ

Демодуляция АМ, ЧМ, ФМ
Быстрая автоматическая настройка благодаря прямому измерению частоты
Малошумный синтезатор с высоким разрешением по частоте
Отдельные детекторы +PK и -PK с крайне малым временем отклика
Детектор истинных среднеквадратичных значений
Очень высокая точность
Высокая точность измерения мощности (номинальная погрешность для FMA < 0,5 дБ, для FMB – еще меньше)

Дополнительные особенности FMAS:
Превосходная динамическая и статическая селективность, а также высокая чувствительность для измерений непосредственно с антенны
Выдающееся качество передачи
Высокая стойкость к мощным помехам
Селективное измерение уровня РЧ сигналов
Низкие искажения благодаря фильтрам ПЧ с линейной фазовой характеристикой

Дополнительные особенности FMAV: Специальные функции измерения:
Селективное измерение глубины модуляции в системах VOR/ILS с погрешностью не более 0,8 % (для ILS: не более 0,5 %)
Измерение DDM с погрешностью не более 0,0002 DDM для курсового радиомаяка и не более 0,0005 DDM для радиомаяка глиссады
Измерение девиации поднесущей VOR
Измерение частоты модуляции сигналов VOR/ILS
Высокоточное измерение фазы сигналов ILS/VOR с разрешением до 0,001 °

Общие функции измерения
Измерение радиочастоты с отображением результата на 10-разрядном индикаторе с погрешностью не более 10 Гц при 100 МГц благодаря высокостабильному опорному генератору (нестабильность не более 10-9 в сутки)
Измерение АМ, ЧМ и ФМ в широком диапазоне модулирующих частот
Измерение звуковой частоты с отображением результата на 5-разрядном индикаторе
Селективное измерение искажений и взаимной модуляции
Возможность использования различных фильтров, псофометрические взвешивающие фильтры (опция)
Измерение напряжения звуковой частоты
Измерение ВЧ мощности с номинальной погрешностью < 0,5 дБ

Высокая скорость измерений
Два независимых частотомера для одновременного измерения РЧ и ЗЧ
Время измерения зависит от конкретных условий, например, значения самой низкой из измеряемых частот или требуемого разрешения частотомера
Неиспользуемые функции измерения могут быть отключены
ЧМ демодулятор с широкой полосой пропускания для анализа цифровых модуляторов (например, в мобильной радиосвязи)

Управление
Управление через систему меню с программными клавишами
Хранение до 20 наборов настроек в энергонезависимой памяти
Три дисплея для одновременного отображения результатов измерений и всех основных настроек прибора
Квази-аналоговая индикация с высоким разрешением всех или выбранных результатов измерений, а также отображение минимальных и максимальных значений.
Дистанционное управление по шине IEC/IEEE в соответствии с IEEE 488.2

ОПЦИИ

Базовый блок
Анализатор модуляции
FMA
Анализатор модуляции
FMB
Анализатор модуляции
FMAB
Анализатор модуляции
FMAS
Анализатор модуляции
FMAV
Фильтр
R&S®FMA-B1
Опции
Измеритель искажений / SINAD
R&S®FMA-B2
Стереодекодер
R&S®FMA-B3
Калибратор АМ и ЧМ / Генератор ЗЧ
R&S®FMA-B4
Анализатор ЗЧ / Модуль цифровой обработки сигнала
R&S®FMA-B8
Опорный генератор 10 МГц
R&S®FMA-B10
