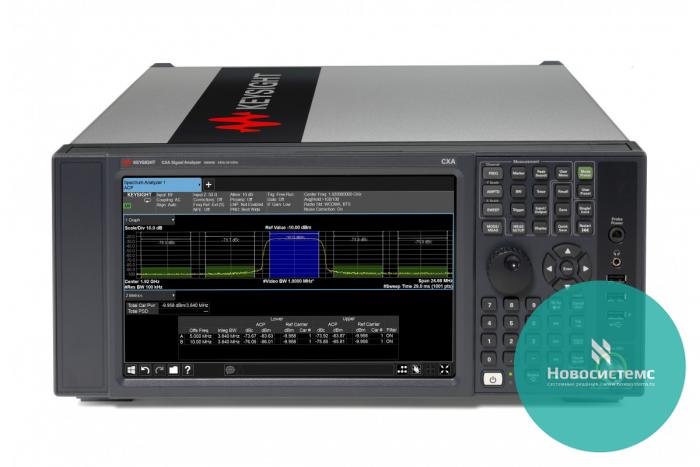

N9000B-513 Анализатор сигналов от 9 кГц до 13,6 ГГц

Описание N9000B-513:

Анализатор сигналов, измерительное приложение для анализа спектра, высокопроизводительный двухъядерный 64-разрядный процессор / ОЗУ 8 Гбайт / съёмная SD-карта, генератор опорной частоты, полоса демодуляции 10 МГц, улучшенные характеристики по фазовым шумам, ОС Windows Embedded Standard 7, настольная конфигурация, руководство пользователя, кабель питания.

Описание типа N9000B-513

Методика поверки N9000B-513

Особенности N9000B-513:

• широчайший набор специализированных программ и измерительных приложений;
• возможность модернизации, включая расширение диапазона частот и полосы анализа, добавление анализа в режиме реального времени, обновление процессора и др.;
• полная совместимость по кодам и идентичность методов измерений обеспечивает единство измерений;
• функция анализа спектра в режиме реального времени позволит захватить и проанализировать самые трудноуловимые сигналы;
• усовершенствованный интерфейс пользователя на основе сенсорного дисплея с функцией «мультитач»;
• освоение основ анализа сигналов с помощью лучшего в своем классе недорогого универсального прибора;
• экономичное решение для тестирования по методу «воздействие-отклик» с помощью опции встроенного следящего генератора;
• расширение функциональных возможностей с помощью измерительных приложений серии X;
• специальный обучающий комплект поможет в освоении теории и практики ВЧ- и СВЧ-измерений

Основные возможности:

• опции расширения диапазона частот: 3 ГГц, 7,5 ГГц, 13,6 ГГц, 26,5 ГГц;
• опции расширения полосы анализа: 10 МГц (стандарт), 25 МГц;
• полоса анализа в режиме реального времени: -
• средний уровень собственных шумов (1 ГГц): -163 дБм;
• фазовый шум на частоте 1 ГГц с отстройкой 10 кГц: -110 дБн/Гц

Дополнительные опции:

• N9000B-503 — Частотный диапазон 9 кГц – 3 ГГц;
• N9000B-507 — Частотный диапазон 9 кГц – 7,5 ГГц;
• N9000B-513 — Частотный диапазон 9 кГц – 13,6 ГГц;
• N9000B-526 — Частотный диапазон 9 кГц – 26,5 ГГц;
• N9000B-B25 — Полоса анализа 25 МГц;
• N9000B-FSA — Точный ступенчатый аттенюатор (шаг установки 2 дБ, диапазон 0..50 дБ);
• N9000B-EDP — Набор расширенных функций отображения (спектрограмма, увеличение графика, ширина зоны);
• N9000B-PFR — Прецизионный опорный генератор;
• N9000B-UK6 — Сертификат коммерческой калибровки с данными испытаний;
• N9000B-CR3 — Второй выход ПЧ на задней панели;
• N9000B-EMC — Базовые функции для проведения предварительных квалификационных измерений на соответствие нормативным требованиям к излучаемым ЭМП;
• N9000B-T03 — Следящий генератор, 9 кГц – 3 ГГц;
• N9000B-T06 — Следящий генератор, 9 кГц – 6 ГГц;
• N9000B-C75 — Дополнительный ВЧ-вход, N (f), 75 Ом, 1,5 ГГц;
• N9000B-PRC — Носимая конфигурация;
• N9000B-P03 — Предусилитель, 3 ГГц (коэффициент усиления 20 дБ, понижает средний уровень собственных шумов прибора до -163 дБм);
• N9000B-P07 — Предусилитель, 7,5 ГГц (коэффициент усиления 20 дБ, понижает средний уровень
