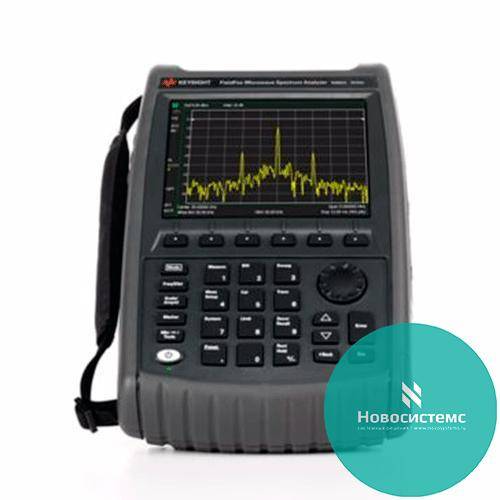

N9962A Портативный СВЧ-анализатор спектра FieldFox, 50 ГГц

Описание N9962A:

Анализаторы электрических цепей и сигналов комбинированные портативные FieldFox N9950A, FieldFox N9951A, FieldFox N9952A, FieldFox N9960A, FieldFox N9961A, FieldFox N9962A предназначены для измерений ослабления, КСВН, фазы коэффициентов отражения и передачи двухполюсных и четырехполюсных СВЧ устройств, а также измерений характеристик спектра периодически повторяющихся сигналов и стационарных шумов в коаксиальных трактах I - типа (2,4 мм) по ГОСТ 13317-89.

Описание типа N9962A

Методика поверки N9962A

Основные возможности N9962A:

• частотный диапазон: 5 кГц – 50 ГГц;
• средний уровень собственных шумов (1 ГГц): -159 дБм (с предусилителем);
• суммарная погрешность уровня сигнала / измерения: ±0,5 дБ;
• интермодуляционные искажения 3-го порядка (1 ГГц): +13 дБм;
• максимальный динамический диапазон по искажениям 3-го порядка (1 ГГц): -

Особенности N9962A:

• высочайшее качество СВЧ-измерений в любых условиях;
• гибкая настройка режимов работы ВЧ-анализатора удовлетворит потребности и новичков, и опытных пользователей;
• надежный и долговечный прибор с прочным герметичным корпусом для самых жестких условий эксплуатации;
• автоматизация выполнения повседневных задач базового анализа спектра сокращает время тестирования и гарантирует стабильность результатов измерений;
• яркий дисплей и клавиатура с подсветкой четко отображают данные при любом освещении;
• крупные клавиши удобно нажимать даже в перчатках;
• наличие опции встроенного GPS-приёмника и антенны;
• время работы до 4 часов от каждой аккумуляторной батареи;
• возможность полного удаления данных и функция включения / отключения портов LAN и USB в целях защиты информации;
• диапазон частот до 50 ГГц;
• стандартная конфигурация включает анализатор АФУ;
• опции векторного анализатора цепей, анализатора спектра, измерителя мощности, векторного вольтметра и др.;
• возможность одновременного измерения расстояния до неоднородности и параметров отражения;
• одновременное измерение всех четырех S-параметров;
• высокая точность измерений в режиме анализатора спектра (±0,5 дБ) без прогрева;
• измерение средней мощности и мощности импульсов с помощью USB преобразователей мощности;

Анализатор спектра, аккумуляторная батарея, адаптер питания от сети переменного тока, кабель питания, кабель подключения к локальной сети LAN, сумка с ремнями для переноски прибора за спиной или на плече, краткое справочное руководство и руководство пользователя

Дополнительные опции N9962A:

• N9952A-010 — Анализ сигналов во временной области;
• N9952A-030 — Дистанционное управление;
• N9952A-208 — Измерения мощности USB-датчиками в зависимости от частоты;
• N9952A-209 — Анализ передачи на большое расстояние (ERTA);
• N9952A-210 — Векторный анализатор цепей: параметры передачи и отражения;
• N9952A-211 — Векторный анализатор цепей: двухпортовое измерение всех S-параметров;
• N9952A-212 — Измерение S-параметров смешанного режима;
• N9952A-215 — Измерение параметров кабелей методом динамической рефлектометрии (TDR);
• N9952A-233 — Анализатор спектра (диапазон частот 5 кГц – 50 ГГц, точность амплитуды ±0,5 дБ);
• N9952A-235 — Предусилитель, 100 кГц – 50 ГГц (коэффициент усиления: 20 дБ в диапазоне 100 кГц – 7,5 ГГц и 15 дБ в диапазоне >7,5 ГГц — 50 ГГц, понижает средний уровень собственных шумов прибора до -135 дБм);
• N9952A-236 — Анализатор помех и режим спектрограммы;
• N9952A-238 — Анализ спектра с временным стробированием;
• N9952A-302 — Поддержка внешних USB-датчиков измерения мощности;
• N9952A-307 — GPS-приёмник;
• N9952A-308 — Векторный вольтметр;
• N9952A-309 — Регулируемый источник постоянного напряжения смещения;
• N9952A-310 — Встроенный измеритель мощности;
• N9952A-330 — Импульсные измерения (поддержка USB-датчиков измерения импульсной мощности, измерение средней и пиковой мощностей и пр.)
