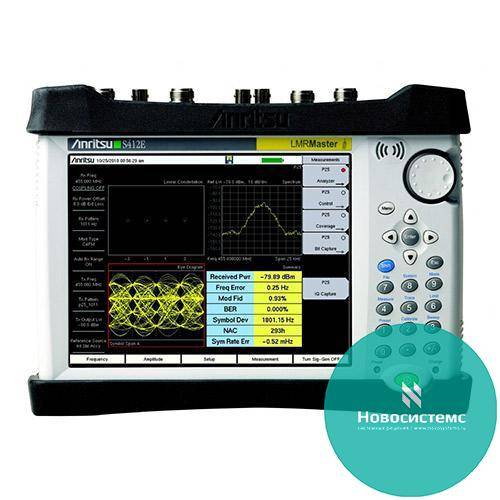

LMR Master S412E - векторный анализатор цепей 2 МГц до 1,6 ГГц + анализатор спектра от 100 кГц до 1,6 ГГц

LMR Master S412E - векторный анализатор цепей 2 МГц до 1,6 ГГц + анализатор спектра от 100 кГц до 1,6 ГГц
Производитель
Гарантия
12 месяцев
(если иной срок не предусмотрен производителем)
Требуется уточнить цену
В корзину
Купить в один клик
Заказать поверку/калибровку
Задать вопрос
  • Информация о товаре
  • Технические характеристики
  • Комплект поставки
  • Аналоги
  • Оплата и доставка

Описание:

Anritsu  с гордостью представляет второе поколение приборов для монтажа и обслуживания систем государственной и общественной безопасности. Построенный на 9-м поколении портативных платформ Anritsu, S412E сочетает в себе высокопроизводительный  анализатор спектра с усовершенствованным векторным анализатором цепей, и генератор сигналов CW/P25/NXDN/DMR2, с возможностью регулировки уровня выходной мощности от +5 до -120 дБм.

LMR Master S412E является идеальным инструментом для обслуживания наземных подвижных радио систем (LMR), тестирования качества монтажа и производительности P25, NXDN, DMR2 и LTE систем в ОВЧ/УВЧ диапазонах, 400, 700 и 800МГц.

S412E оснащен векторным анализатором цепей и анализатором спектра в стандартной комплектации, опционально могут быть добавлены: спектрограмма / анализатор помех, программируемый сканер каналов, анализатор AM/FM/PM сигналов, высокоточный измеритель мощности, GPS приемник, «измерения в области расстояний» для анализа кабельных систем, векторный вольтметр. Прибор обладает возможностью анализа P25 и NXDN, опционально можно добавить стандарт LTE для широкополосных систем общественной безопасности. Также доступно картографирование покрытия сети для анализа AM/FM/P25/NXDN/DMR2 систем.

Высокопроизводительный векторный анализатор цепей может быть использован для сканирования и анализа антенно-фидерных устройств (АФУ). Измерения S-параметров и КСВ, основанные на частотной рефлектометрии  позволяют оценить производительность АФУ. Измерения до повреждения во временной области помогут быстро локализовать плохое соединение, загрязнения, повреждения кабелей, попадание воды и другие факторы, отрицательно влияющие на функционирование системы. Векторный анализатор цепей, равно как и анализатор спектра, могут опционально поднять верхнюю границу частотного диапазона до 6ГГц.

Теперь нет необходимости перекалибровать прибор в случае изменения частотного диапазона – эту проблему решает широкополосная (FlexCal) калибровка. Запатентованная технология подавления помех позволяет производить высокоточные и повторяемые измерения в условиях высокой радиочастотной активности.

Векторный анализатор цепей предоставляет превосходный динамический диапазон передачи (>100 дБ), что может быть использовано для тестирования и настройки высокочастотных устройств, как то фильтров, дуплексоров, объединителей передатчиков, разветвителей приемников и малошумящих усилителей. Измерения ВАЦ (в «частотной области» и в «области расстояний»),  отражаются в реальном времени, при скорости сканирования 850 мс на точку.

LMR Master S412E  сочетает в себе высокопроизводительный векторный анализатор цепей с полнофункциональным анализатором спектра. Превосходный DANL ((средний отображаемый уровень шума) от -152 дБм; (RBW = 10Гц, Аттенюатор = 0дБ, частота менее 2,4ГГц)) делает этот прибор идеальным для обнаружения очень низких уровней сигнала, которые могут являться помехами. Частотный диапазон анализатора спектра может быть увеличен до 6ГГц с опцией 6. S412E является стандартом с лучшим в своем классе фазовым шумом (<-110 дБн/Гц стандартно при отстройке от несущей = 10 кГц), позволяющим проводить точнейшие измерения узкополосной частотной модуляции (NBFM), P25, и маски излучения NXDN.

Высокоточный измеритель мощности обеспечивает измерения  истинных СКЗ (RMS) мощности в диапазоне от 50МГц до 6ГГц, с использованием внешнего сенсора. Это является идеальным решением для проведения точных измерений гармонических и модулированных сигналов. По канальное измерение мощности может быть проведено с использованием внутреннего измерителя мощности и опции «сканер каналов» предлагая пользователям удобный инструмент для сканирования нескольких (до20) каналов.

LMR Master S412E укомплектовывается программным обеспечением для анализа и обработки данных, мягкой сумкой для переноски, аккумуляторной батареей, адаптером питания от сети и от автомобильного прикуривателя и руководством пользователя.

Конфигурирование прибора LMR Master S412E:

Обозначение  Описание
 S412E-0006  Опция 6, Расширение верхней границы частотного диапазона анализатора спектра до 6ГГц
 S412E-0015  Опция 15, Векторный вольтметр
 S412E-0016  Опция 16, Расширение верхней границы частотного диапазона векторного анализатора цепей до 6ГГц
 S412E-0010  Опция 10, Подача постоянного напряжения, с регулировкой уровня мощности, по центральной жиле входного порта
 S412E-0019  Опция 19, Высокоточный измеритель мощности (потребуется датчик мощности)
 S412E-0031  Опция 31, GPS приемник с антенной
 S412E-0025  Опция 25, Анализатор интерференций (рекомендуется использовать с 31-й опцией)
 S412E-0027  Опция 27, Сканер каналов
 S412E-0431  Опция 431, Карта покрытия (требуется наличие 31-й опции)
 S412E-0501  Опция 501, Измерения в "области расстояний"
 S412E-0509  Опция 509, Анализатор AM/FM/PM
 S412E-0521  Опция 521, Анализатор P25
 S412E-0522  Опция 522, Карта покрытия P25 (требуются опции 31 и 521)
 S412E-0531  Опция 531, Анализатор NXDN
 S412E-0532  Опция 532, Карта покрытия NXDN (требуются опции 31 и 531)
S412E-0591 Опция 591, Высокочастотные измерения DMR2
S412E-0592 Опция 592, Карта покрытия (требуются опция 31)DMR2
 S412E-0541  Опция 541, Высокочастотные измерения LTE
 S412E-0542  Опция 542, Измерения модуляции LTE
 S412E-0546  Опция 546, Эфирные измерения LTE (требуется опция 31)
