Описание:

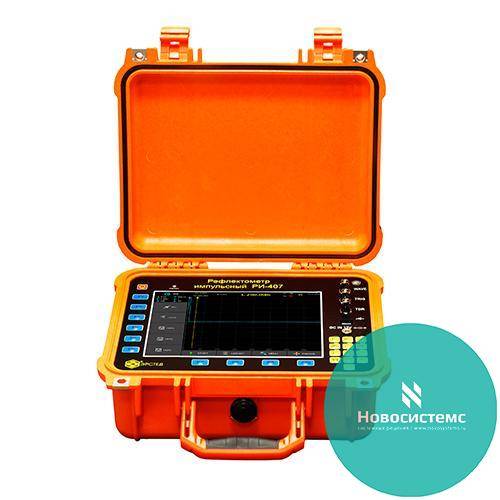

РИ-407 – высокоточный цифровой рефлектометр, специально разработанный для определения расстояний до любых типов неоднородностей и повреждений в силовых кабельных линиях: обрыв, короткое замыкание, муфта, сростка кабеля, параллельный отвод, замокание кабеля.
Реализация дополнительных высоковольтных методов позволяет определять на силовых КЛ высокоомные повреждения, заплывающий пробой и пр.
Назначение и методы измерения
Импульсный рефлектометр РИ-407 реализует следующие методы измерений:
- Импульсный метод (англ. Time Domain Reflectometry — TDR)
- Импульсно-Дуговой Метод* (англ. Arc Reflection Method — ARM )
- Метод Колебательного Разряда по току* (англ. Impulse Current Method — ICE) Метод Колебательного Разряда по напряжению* (англ. DECAY travelling wave method )
Импульсный метод (англ. Time Domain Reflectometry — TDR) наиболее точный и безопасный режим — эффективен для диагностики низкоомных повреждений (менее 10 кОм) и коротких замыканий, поиска обрывов кабельной линии. Подробнее про данный метод можно прочитать: Метод импульсной рефлектометрии (TDR). Теоретические основы. Метод импульсной рефлектометрии (TDR). Практические приемы.
Метод позволяет выполнять следующие работы:
- измерение длин кабелей
- измерение расстояний до неоднородностей волнового сопротивления или повреждений
- измерение коэффициента укорочения линии при известной ее длине
- определение характера повреждений
Метод импульсной рефлектометрии основывается на явлении частичного отражения электромагнитных волн в местах изменения волнового сопротивления линии. При измерениях импульсным методом в линию посылают прямоугольный зондирующий импульс, который, частично отражаясь от неоднородностей, возвращается обратно. Отраженные импульсы возвращаются в прибор через некоторое время с момента посылки зондирующего импульса. Зная скорость распространения электромагнитной волны в линии и время задержки отраженного сигнала, можно рассчитать расстояние до неоднородности волнового сопротивления. Отражения от зондирующего импульса наблюдаются на экране, масштабируемом по дальности, и по их виду судят о характере неоднородности линии.
Неоднородности волнового сопротивления являются следствием нарушения технологии производства кабелей, а также следствием механических и электрических повреждений при строительстве и эксплуатации линий. Неоднородность также возникает в местах подключения к линии каких-либо устройств (муфта, отвод, сростка кабеля, катушка Пупина и т.д.), либо в местах неисправностей (обрыв, короткое замыкание, намокание сердечника кабеля, утечка на землю, утечка на соседний провод, разбитость пар и т.д.). Метод импульсной рефлектометрии позволяет фиксировать множественные неоднородности, как дискретные, так и протяженные, в зависимости от соотношения их длины и минимальной длины волны спектра зондирующего импульса.
Область применения
Рефлектометр для силовых линий РИ-407 применяется для контроля при прокладке и эксплуатации следующих типов кабельных линий:
- медножильные кабели связи (ТПП, МКС и т.п.);
- кабели сигнализации и управления (СБПЗАВпШп и т.п.);
- силовые кабели (АСБ, ВВГ, СИП и т.п.);
- воздушные кабельные линии;
- компьютерные сети (СКС и т.п.);
- телевизионные и радиочастотные кабельные линии (РК-75 и т.п.);
- для определения длины кабеля при его производстве, складировании и торговле.
Технические характеристики
Технические данные РИ-407 | |
Режимы измерений |
|
Дисплей | цветной TFT 10” (640х480 пикселей) |
Диапазон измерения расстояния (временной задержки) |
от 0 до 128000 м (от 0 до 1280 мкс) |
Поддиапазоны измерений |
0 – 62,5 м (0 – 0,625 мкс) 0 — 4000 м (0 — 40 мкс) 0 – 125 м (0 – 1,25 мкс) 0 — 8000 м (0 — 80 мкс) 0 — 250 м (0 – 2,5 мкс) 0 — 16000 м (0 — 160 мкс) 0 — 500 м (0 -5 мкс) 0 — 32000 м (0 — 320 мкс) 0 — 1000 м (0 — 10 мкс) 0 — 64000 м (0 — 640 мкс) 0 — 2000 м (0 — 20 мкс) 0 — 128000 м (0 — 1280 мкс) |
Погрешность измерения расстояния | от 0.01% до 0.2% от поддиапазона |
Эффективная частота дискретизации | 800 МГц |
Диапазон согласованных сопротивлений | от 25 Ом до 600 Ом |
Длительность зондирующего импульса | от 10 нс до 100 мкс |
Амплитуда зондирующего импульса (на согласованную нагрузку) | U1 — не менее 10 ВU2 — не менее 45 В |
Чувствительность приёмного тракта | не хуже 1 мВ |
Диапазон пререкрываемого затухания | не менее 80 дБ |
Диапазон установки коэффициента укорочения | от 1.000 до 3.000, с шагом 0.001 |
Диапазон регулировки временной задержки (импульсно-дуговой метод) | от 0 до 50 мс, с шагом 0,2 мс |
Синхронизация (импульсно-дуговой метод) |
|
Синхронизация по амплитуде (волновой метод) | от -60 до +60 В, с шагом 2 В |
Объем энергозависимой памяти для рефлектограмм | не менее 300 рефлектограмм |
Интерфейс с ПК | через внешний накопитель USB-Flash |
Время непрерывной работы от аккумуляторной батареи | не менее 6 часов |
Время непрерывной работы через зарядное устройство | не ограничено |
Габаритные размеры | 70х246х124 мм |
Диапазон рабочих температур | от -20 °С до +40 °С |
масса прибора РИ-407 с аккумуляторной батареей | не более 2,5 кг |
Состав комплекта
В комплект поставки РИ-407 входят:
- рефлектометр импульсный РИ-407;
- зарядное устройство;
- кабель соединительный 1,5 м;
- кабель соединительный 0,5м - 5 шт.;
- Руководство по эксплуатации РИ-407;
- компакт-диск с программным обеспечением;
- сумка для аксессуаров.
