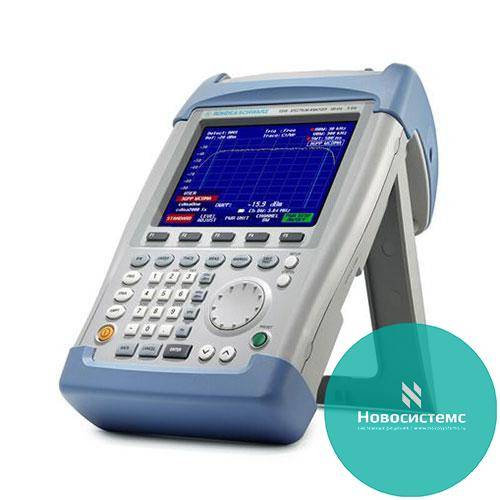

R&S®FSL6.06 анализатор спектра

R&S®FSL6.06 анализатор спектра
Производитель
Гарантия
12 месяцев
(если иной срок не предусмотрен производителем)
Требуется уточнить цену
В корзину
Купить в один клик
Заказать поверку/калибровку
Задать вопрос
  • Информация о товаре
  • Технические характеристики
  • Комплект поставки
  • Аналоги
  • Оплата и доставка
Описание:

Анализатор спектра R&S FSL представляет собой чрезвычайно легкий и компактный прибор с широким диапазоном возможностей. Ему найдется применение и в сфере разработки, и в сервисе, и в условиях промышленного производства. Он обладает функциями, которые прежде встречались лишь у анализаторов спектра высшего класса и, поэтому, отличается превосходным соотношением цены и качества.
R&S FSL является единственным прибором своего класса, обладающим следящим генератором с диапазоном до 6 ГГц и полосой демодуляции 20 МГц. С первого же взгляда заметна схожесть графического интерфейса пользователя R&S FSL с интерфейсами R&S FSU и R&S FSP.

ОСНОВНЫЕ ОСОБЕННОСТИ

Анализатор спектра R&S FSL лидирует в своем классе по числу стандартных функций.
Полный набор детекторов: макс., мин., автопиковый, с выборкой, среднеквадратический, усредняющий, квазипиковый
Измерение мощности в канале / в соседнем канале / быстрое измерение мощности в соседнем канале с выбором настроек для множества стандартов (см. снимок экрана)
Измерение мощности во временной области
Измерение отношения уровня несущей к шуму C/N или C/N0 по отношению к 1 Гц или к ширине канала
Комплементарная интегральная функция распределения (CCDF): измерение пик-фактора и амплитуды функции распределения вероятности
Автоматические процедуры определения:
   • занимаемой полосы частот (OBW)
   • точки пересечения по интермодуляционным составляющим 3 порядка (TOI)
   • глубины амплитудной модуляции
   • гармонических искажений
Настраиваемое число точек кривой, макс. 32001
Редактируемые граничные линии, включая индикацию ГОДЕН/НЕ ГОДЕН
Единицы измерения уровня:
   • дБм, дБмкВ, дБмВ, дБмкА, дБпВт, В, Вт, А
Частотомер с разрешением 1 Гц и временем измерения 50 мс
Маркер шума и фазового шума с выводом результатов в дБм/Гц и dBc/Гц
Определение снижения уровня на n дБ позволяет быстро определять полосу пропускания
Канальные фильтры, форм-фактор <2, от 300 Гц до 5 МГц, опционально от 100 Гц до 5 МГц, например 8,5 кГц, 12,5 кГц, 150 кГц, 192 кГц, 1 МГц, 1,5 МГц
Фильтры электромагнитных помех: 200 Гц (опция), 9 кГц, 120 кГц
Фильтры FFT от 300 Гц до 30 кГц, опционально от 1 Гц до 30 кГц
Следящий генератор
Стробируемое свипирование (опция)
Сетевой интерфейс, совместимый с VXI11 для дистанционного управления
Интерфейс USB
Функция справки
Операционная система: Embedded Windows XP
   • Простое документирование измерений
   • Дистанционное управление рабочим столом
   • Совместимость (драйверы принтеров, сеть и т.п.)
Измерение мощности с помощью датчиков мощности R&S NRP
Поправочный коэффициент

ХАРАКТЕРИСТИКИ

Характеристика
Значение
Диапазон частот
от 9 кГц до 3/6 ГГц, со следящим генератором или без него
Полоса демодуляции IQ
20 МГц
Отображаемый средний уровень шумов
−152 дБм
Общая погрешность уровня
<0.5 dB
Масса
<7 кг
Возможность установки аккумулятора
Процедуры измерения
точки пересечения по интермодуляционным составляющим 3 порядка, занимаемой полосы частот, мощности во временной области, комплементарной интегральной функции распределения, мощности в соседнем канале и др.

ОПЦИИ
Базовый блок
Анализатор спектра FSL3 от 9кГц до 3 ГГц
FSL3
Анализатор спектра FSL3 от 9кГц до 3 ГГц, со следящим генератором
FSL3
Анализатор спектра FSL6 от 9кГц до 6 ГГц
FSL6
Анализатор спектра FSL6 от 9кГц до 6 ГГц, со следящим генератором
FSL6
Анализатор спектра FSL18 от 9кГц до 18 ГГц
FSL18
Анализатор спектра FSL18 от 9кГц до 18 ГГц, со следящим генератором
FSL18
Опции
Термостатированный генератор опорной частоты
FSL-B4
Дополнительные интерфейсы:
Видеовыход, выход ПЧ, управление источником шума, порт AUX,
порт датчика мощности R&S®NRP (для анализатора спектра)
FSL-B5
Синхронизация по ТВ сигналу
для анализатора спектра
FSL-B6
Узкополосные фильтры разрешения
для анализатора спектра
FSL-B7
Интерфейс GPIB
FSL-B10
ВЧ предусилитель 20 дБ
для анализатора спектра
FSL-B22
Источник питания постоянного тока от 12 В до 28 В
FSL-B30
Батарея аккумуляторов (NiMH)
(требуется опция R&S®FSL-B30)
FSL-B31
Стробируемое свипирование
для анализатора спектра FSL
FSL-B8
Измерительный демодулятор АМ/ЧМ/ФМ
для анализатора спектра
FSL-K7
Измерения параметров передатчика Bluetooth (в том числе EDR)
FSL-K8
Функция поддержки датчиков мощности
FSL-K9
Прикладное встроенное ПО для обработки спектрограмм
FSL-K14
Измерение сигналов кабельного ТВ, аналогового ТВ и DVB-C
FSL-K20
Прикладное встроенное ПО для измерения коэффициента шума и усиления
(требуется опция R&S®FSL-B5 и предусилитель)
FSL-K30
Прикладное встроенное ПО для измерения параметров передатчиков базовых станций WCDMA 3GPP
FSL-K72
Прикладное встроенное ПО для работы с сигналами WLAN
FSL-K91
Прикладное встроенное ПО для работы с сигналами WiMAX (802.16) OFDM
FSL-K92
Модернизация опции FSL-K92 до FSL-K93
FSL-K92U
Прикладное встроенное ПО для работы с сигналами WiMAX (802.16) OFDM/OFDMA
FSL-K93
