Описание:
Для исследования спектра периодических сигналов произвольной формы и модуляции, а также спектров стационарных шумов.
- Диапазон частот 0,01-110 МГц.
- Полоса обзора 100 МГц.
- Полоса пропускания на уровне -3 дБ: 0,1-300 кГц (дискретно через 1, 3, 10).

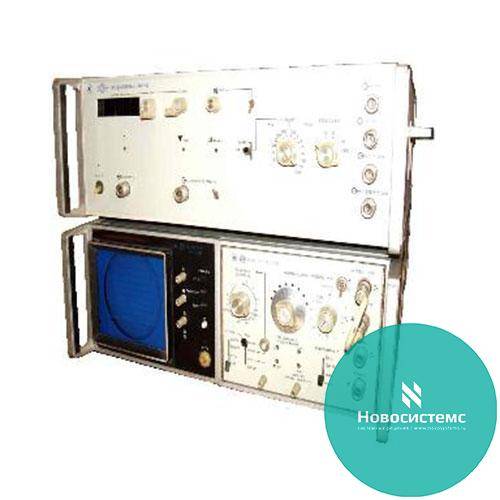

Анализаторы спектра СК4-59 состоят из:
- индикатора Я40-0830 с блоком промежуточной частоты Я4С-54;
- блока высокой частоты Я4С-55.
Анализатор спектра СК4-59 предназначен для исследования спектра периодических сигналов произвольной формы и модуляции, а также спектров стационарных шумов.
Анализаторы спектра СК4-59 используются во многих отраслях промышленности. СК4-59 обеспечивает наблюдение и измерение спектра периодических непрерывных колебаний сложной формы (AM, ЧМ, ФМ).
Анализатор спектра СК4-59 обеспечивает наблюдение и измерение спектра периодических непрерывных колебаний сложной формы (AM, ЧМ, ФМ).
Большой динамический диапазон и высокая разрешающая способность позволяют исследовать шумовые характеристики и нелинейные искажения.
СК4-59 применяется как основной прибор при комплексных измерениях, таких как измерение АЧХ трактов с высоким динамическим диапазоном, флуктуаций частоты и амплитуды. Может использоваться самостоятельно как электронно-счетный частотомер.
Основные данные
- Диапазон частот 0,01-110 МГц.
- Полоса обзора 100 МГц.
- Полоса пропускания на уровне -3 дБ: 0,1-300 кГц (дискретно через 1, 3, 10).
- Погрешность:
- измерения отношений уровней 4-6%;
- установки частоты ±(10-6f+П+1/Т) Гц.
- Уровень собственных шумов 0,71 мкВ (δf = 1 кГц).
- Динамический диапазон по интермодуляционным искажениям 70 дБ.
- Неравномерность АЧХ±1 дБ.
- Входное сопротивление 50 Ом.
- Диапазон частот 10 кГц-110 МГц.
- Динамический диапазон 70 дБ.
- Разрешающая способность 100 Гц.
- Измеряет уровни, частоты спектральных составляющих и АЧХ четырехполюсников
- Потребляемая мощность 220ВА.
Габаритные размеры и масса СК4-59 представлены в таблице:
Тип прибора | Без упаковки | В укладочном ящике | В транспортной таре | |||
Габаритные размеры | Масса | Габаритные размеры | Масса | Габаритные размеры | Масса | |
Блок высокой частоты Я4С-55 | 488×173×560 мм | не более 25 кг | 585×247×652 мм | не более 60 кг | 488×173×560 мм | не более 100 кг |
Я40-0830 с установленным в него блоком Я4С-54 | 488×173×572 мм | не более 30 кг | 885×424×748 мм |
