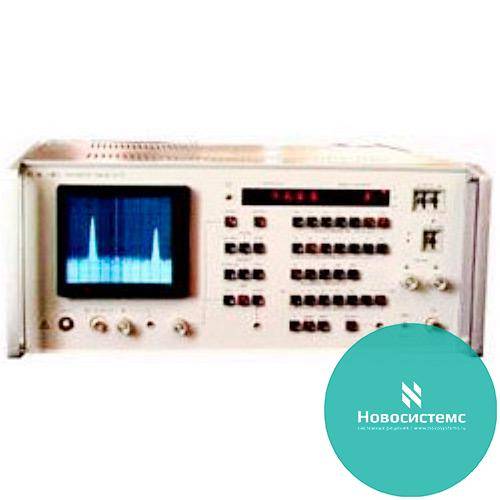

СК4-75 анализатор спектра

Технические характеристики СК4-75:

Диапазон частот - от 0,1 ГГц до 17,44 ГГц.

Погрешность измерения:

• частоты - ±1%;
• уровня - ±1,8 дБ;
• отношения уровней - ±1 дБ.

Полоса обзора (шаг 1-2-5-10) - от 5 МГц до 2000 МГц.

Полосы пропускания на уровне -3 дБ - 0,1 МГц; 1 МГц; 3 МГц; 10 МГц.

Динамический диапазон СК4-75:

• по интермодуляционным искажениям - 50 дБ;
• по комбинационным искажениям - 80 дБ.

Средний уровень шумов в полосе пропускания 0,1 МГц:

• от 0,1 ГГц до 1,5 ГГц - 3·10-13 Вт;
• от 1,5 ГГц до 8,7 ГГц - 1·10-13 Вт;
• от 8,7 ГГц до 10 ГГц - 2·10-13 Вт;
• от 10 ГГц до 16,7 ГГц - 3·10-13 Вт;
• от 16,7 ГГц до 17,44 ГГц - 5·10-13 Вт.

1. Неравномерность АЧХ - ±5 дБ.
2. Время развертки (шаг 1-2-5) анализатора СК4-75 - от 10 мс до 20 с.
3. Максимально допустимая мощность на входе - 10-4 Вт.

Габаритные размеры:

• блок - 488×173×580 мм;
• блок - 488×173×572 мм;
• 7 блоков - 216×147×384 мм.

Масса - 135 кг.

Анализатор спектра СК4-75 используется в случаях:

• когда требуется проводить панорамный обзор спектра сигналов во всем диапазоне (поддиапазоне) частот и в большом (до 80 дБ) динамическом диапазоне, свободном в этих приборах от собственных помех;
• при контроле норм на внеполосные и побочные колебания передатчиков радиоэлектронных средств СВЧ диапазона;
• при разработке, настройке и контроле передающей радиоэлектронной аппаратуры всех назначений.

Условия эксплуатации:

• Температура окружающего воздуха - от 5° С до 40° С (от 278 К до 313 К).
• Относительная влажность воздуха при температуре воздуха 25° С (298 К) - до 80%.
• Атмосферное давление - от 475 мм рт. ст. до 780 мм рт. ст. (от 61,34 кПа до 104 кПа).
• Напряжение питающей сети - 220±22 В.
• Частота сети СК4-75 - 50±0,5 Гц.
• Потребляемая мощность - 180 В·А.
