Описание:

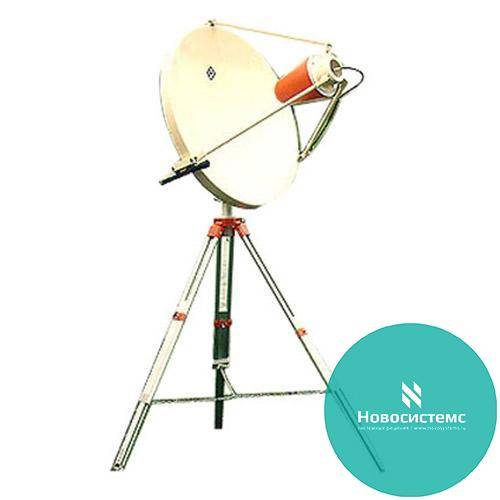

Высокочастотная направленная антенна R&S®АС008 перекрывает частотный диапазон 0,85 – (26,5) ГГц (зависит от применяемого облучателя), состоит из отражателя диаметром 0,9 м и широкополосного облучателя, расположенного в его фокусе и позиционирующего по двум осям устройства.
R&S®АС008 применяется для радиомониторинга и измерений в широком диапазоне частот. Легкий вес, относительно небольшие размеры и малое время сборки делают R&S®АС008 идеальной антенной для мобильных измерений (на открытых площадка и в камерах).
Благодаря специальной конструкции опоры крепления облучателя антенна может быть собрана и разобрана за несколько секунд. Для этого необходимо вытащить верхний штырь из опор, прислонить оставшиеся два штыря вместе с измерительными кабелями к блюду отражателя и зафиксировать в этом положении. Диапазон изменения азимута антенны позволяет установить любой требуемый угол. Если используется дистанционное поворотное устройство, то устройство ручной установки может быть удалено.
Технические характеристики
|
Параметр |
Значение |
|
Частотный диапазон |
от 0,85 до 26,5 ГГц |
|
Диапазон установки угла |
|
|
по азимуту |
360° |
|
по углу места |
от -6° до +44° |
|
Поляризация |
|
|
облучатель R&S®HL024A1 |
два ортогональных поляризационных канала (модель .02) |
|
облучатель R&S®HL050 |
линейная (модель .05) |
|
облучатель R&S®HL024S2 |
линейная или круговая (модель .04) |
|
Коэффициент усиления |
от 15 до 40 дБ (см. рис. 3) |
|
Ширина диаграммы направленности на уровне 0,5 |
от 20° до 1,5° (см. рис. 3) |
|
Входное сопротивление |
50 Ом |
|
КСВН |
£2,5 |
|
Входной разъем |
SMA (мама) |
|
Размеры |
|
|
диаметр отражателя |
0,9 м |
|
толщина |
0,4 м (сложена для транспортировки) |
|
масса |
12 кг (без треноги) |
|
Средняя наработка на отказ |
более 500 000 ч |
|
Диапазон рабочих температур |
от -30 до +50°С |
