Описание:

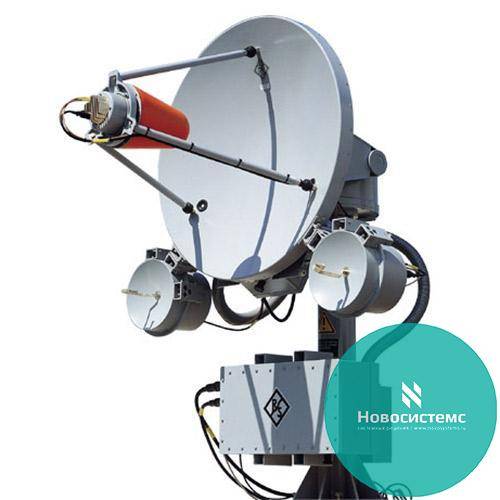

Чрезвычайно широкополосного направленности антенны для радиомониторинга
Рефлектор имеет диаметр 0,9 м и - в зависимости от канала используется - для приема сигналов в диапазоне от 1 ГГц до 18 ГГц и 0,85 ГГц до 26,5 ГГц. Частотный диапазон может быть расширен до 40 ГГц фланца связанные параметры.
Особенности
- Чрезвычайно широкополосного без изменения Feed
- 0.9 м диаметр зеркала
- Регулируемая по азимуту и высоте
- Система управления через интерфейс пользователя ПК (WindowsNT/2000/XP)
-
Использование
R & S ® HL050S7 позволяет предусилитель не будет выполнена на высоком сильные поля (также относится и к R & S ® HL024S7/S8)
R & S ® AC090 | |
---|---|
Частотный диапазон | |
В зависимости от кормов |
1 ГГц до 18 ГГц 0.85 ГГц до 26,5 ГГц |
Gain | 15 дБ до 40 дБ (1 ГГц до 18 ГГц) |
Половинной мощности главного лепестка | 19 ° до +1,1 ° (1 ГГц до 18 ГГц) |
Диапазон вращения | |
Азимут | ± 180 ° |
Моря | 5 ° до 95 ° |
Connector | RPC3.5 female |
MTBF | > 8000 ч |
Диапазон рабочих температур | -30 ° C до +50 ° C |
Макс. Скорость ветра | 180 км / ч (без льда депозит) |
Диаметр зеркала | прибл. 0.9 м |
Вес | прибл. 165 кг |
Антенна следующие каналы доступны
Антенна каналы | Частотный диапазон | Поляризация | |
---|---|---|---|
R & S ® HL050S1 | Логопериодическая антенна | 0,85 ГГц до 26,5 ГГц | линейная |
R & S ® HL024S1 | Скрещенные логопериодическая антенна | 1 ГГц до 18 ГГц | H и V |
R & S ® HL024S2 | R & S ® HL024A1 с пассивным поляризации коммутационная сеть | 1 ГГц до 18 ГГц | H, V, RHC или LHC |
R & S ® HL024S7 | R & S ® HL024A1 с предусилителем | 1 ГГц до 18 ГГц | Н или V |
R&S ® HL024S8 | R&S ® HL024A1 with two preamplifiers R & S ® HL024A1 с двумя предусилителями | 1 GHz to 18 GHz 1 ГГц до 18 ГГц | H и V |
R & S ® HL024S9 | R & S ® HL024A1 с активной поляризации коммутационная сеть | 1 ГГц до 18 ГГц | H, V, RHC или LHC |
Параметры : | Частотный диапазон | Поляризация | |
R & S ® AC308R2 | 250 мм зеркала антенны, 29 дБ до 33 дБ | 18 ГГц до 26,5 ГГц | H, V или 45 ° |
R & S ® AC308R3 | 250 мм зеркала антенны, 33 дБ до 36 дБ | 26,5 ГГц до 40 ГГц | H, V или 45 ° |
