HL562 Антенна R&S®


Производитель
Гарантия
12 месяцев
(если иной срок не предусмотрен производителем)
Требуется уточнить цену
В корзину
Купить в один клик
  • Информация о товаре
  • Технические характеристики
  • Комплект поставки
  • Аналоги
  • Оплата и доставка

Описание:

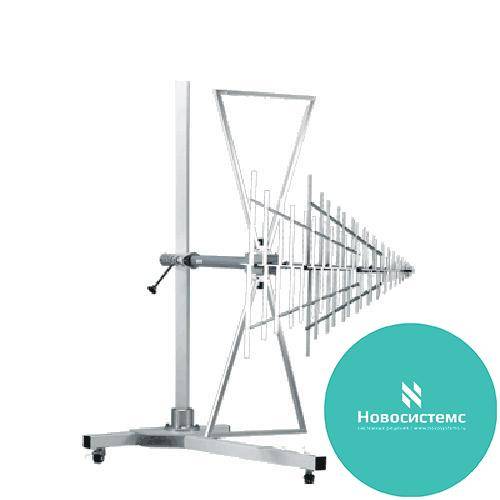

Комбинированная антенна R&S®HL562 совмещает в себе характеристики биконической и логопериодических антенн, благодаря чему имеет необычайно широкий диапазон рабочих частот.

Логопериодическая часть антенны имеет V-образную форму для увеличения чувствительности антенны от 500 МГц до 1 ГГц и получения ровной диаграммы направленности. Данная особенность дает возможность увеличить коэффициент усиления и уменьшить собственные размеры антенны. Вибраторы логопериодической части антенны вырезаны из единого металлического листа, что обеспечивает идеальный электрический контакт.
Идеальная симметрия и согласование позволяют применять антенну для измерения и создания напряжённостей поля порядка 10 В/м и выше.

Технические характеристики

Наименование параметра

Значение

Диапазон рабочих частот, МГц

от 30 до 3000

Поляризация

линейная

Вход

N-тип, 50 Ом

КСВН входа, не более

2

Допустимая входная мощность, Вт

30 МГц

150 + 100% AM

80 МГц

300 + 100% AM

250 МГц

500 + 100% AM

1 ГГц

280 + 100% AM

3 ГГц

180 + 100% AM

Коэффициент усиления(от 200 МГц), дБ

8

Поляризационная развязка, дБ, не менее

20

Масса, кг

5

Габаритные размеры (без треноги) (ширина×высота×длина), м

0,6×1,65×1,68

Рабочие условия эксплуатации:

Температура окружающего воздуха, °С

от 5 до 40
