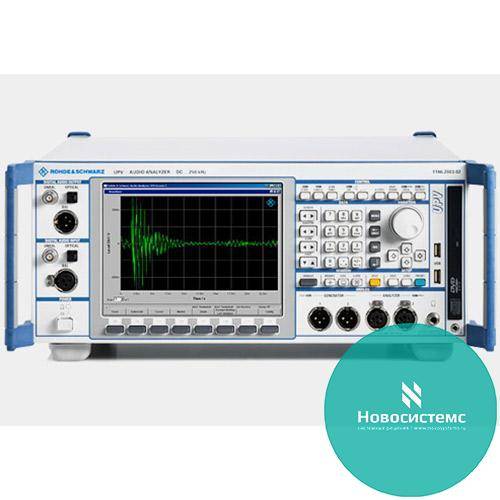

R&S®UPV аудиоанализатор
Производитель
Гарантия
12 месяцев
(если иной срок не предусмотрен производителем)
(если иной срок не предусмотрен производителем)
Требуется уточнить цену
В корзину
Купить в один клик
Заказать поверку/калибровку
Задать вопрос
- Информация о товаре
- Технические характеристики
- Комплект поставки
- Аналоги
- Оплата и доставка
Описание:
Хотя в настоящее время для обработки звуковых сигналов в основном используют цифровые методы, непрерывно усовершенствуемая аналоговая техника всегда будет оставаться жизнеспособной альтернативой цифровому подходу. В результате, необходимо иметь возможность проведения измерений как в аналоговых, так и в цифровых интерфейсах. Именно эти возможности предоставляет аудиоанализатор R&S®UPV.
Прибор выполняет практически все виды измерений, встречающиеся в сфере работы со звуком, начиная от измерения частотных характеристик, отображения искажений и спектров и заканчивая анализом цифровых интерфейсов. Одновременно могут выполняться и отображаться несколько измерительных функций; в отличие от других многочисленных аудиоанализаторов, все измерения в диапазоне звуковых частот выполняются в настоящем двухканальном режиме, наполовину сокращая время измерения в случае работы со стереосигналами.
Встроенный генератор, как любой универсальный генератор сигналов, способен формировать любые возможные сигналы – от синусоидальных до шумовых; эти сигналы могут выводиться с номинальной АЧХ, выбираемой пользователем.
Основные характеристики
• Подходит для всех видов интерфейсов: аналоговых, цифровых и комбинированных
• Настоящая двухканальная обработка и генерация сигналов
• Запись и воспроизведение звуковых сигналов
• Максимальный динамический диапазон
• Частота дискретизации до 192 кГц
• Всесторонний БПФ-анализ
• Программируемые пользователем фильтры для анализаторов и генераторов
• Анализ фазового дрожания (джиттера) и тестирование интерфейсов • Компактный прибор со встроенным компьютером
• Подробные справочные функции
• Слоты для дополнительных опций
Широкий набор испытательных сигналов
Генераторы серии R&S®UPV позволяют создавать широкий набор аналоговых и цифровых (опция R&S®UPV-B2) испытательных сигналов:
• Синусоидальные сигналы
• Комбинированные (интермодуляционные) сигналы
• Пакетные сигналы
• Шумовые сигналы
• Постоянное напряжение
• Двухканальная генерация синусоидальных сигналов
Разнообразные измерительные функции
Анализатор R&S®UPV обеспечивает расширенный диапазон измерительных функций для аналоговых и цифровых (опция R&S®UPV-B2) интерфейсов:
• Измерение уровня
• Селективное измерение уровня
• Измерение коэффициентов SINAD или THD+N
• Измерение нелинейных искажений (THD)
• Коэффициент модуляции и искажение разностной частоты (DFD)
• Измерение постоянного напряжения
• Измерение частоты, фазы и групповой задержки
• Анализ формы сигнала
• БПФ-анализ
Принцип "все включено"
Анализатор R&S®UPV представляет собой моноблочный многофункциональный прибор со встроенным управляющим компьютером, что значительно облегчает его транспортировку. Поскольку прибор поставляется полностью подготовленным к работе, то единственными действиями перед началом работы с ним являются распаковка и включение. Периферийные устройства также не нужны, ведь все необходимое оборудование уже установлено:
• Жесткий диск
• Комбинированный CD/DVD-привод
• Сетевой интерфейс
• Четыре разъема USB
• Разъемы для клавиатуры, мыши, монитора и принтера
Удобство в работе
Анализатор R&S®UPV (под управлением ОС Windows XP Embedded) оснащен современным и интуитивно-понятным пользовательским интерфейсом.
Ключевую роль играет большой экран, ведь он используется не только для отображения результатов измерений, но и для выполнения настроек. Все настройки анализатора производятся в панелях, которые содержат совместно используемые функции и настройки.
Доступно пять различных рабочих экранов. Переключение между этими экранами осуществляется одним нажатием клавиши, что обеспечивает быстрый доступ к отдельным панелям без загромождения экранного пространства.
Размер панелей и их положение на экране можно изменить в любой момент.
Стандартные настройки прибора, такие как параметры аудиоинтерфейса, расположены на отдельных панелях; после того, как настройки сделаны, они могут быть скрыты на время остальных измерений.
Для облегчения работы с прибором на экране отображаются только использующиеся в данный момент функциональные блоки; все остальные блоки остаются на заднем плане. Например, параметры качания отображаются на панели генератора только после выбора функции качания.
Прибором можно полностью управлять с передней панели, причем главнейшую роль в этом играет поворотная ручка. Перемещение между панелями может выполняться действиями одной руки. Выбор отдельной функции осуществляется нажатием на поворотную ручку. Числовые значения можно изменять непосредственно с помощью поворотной ручки, обеспечивающей огромное преимущество при выполнении различных регулировок.
Функциональные клавиши в нижней части экрана обеспечивают быстрый доступ к функциям изменения, например, параметров графического отображения.
Прибором R&S®UPV можно управлять с помощью внешней клавиатуры и/или мыши подобно обычному приложению Windows.
Благодаря легко воспринимаемым принципам управления и тому, что аналоговые и цифровые измерения выполняются похожим образом, пользователи быстро освоят управление прибором.
Все результаты измерений – одним взглядом
• Отображение результатов измерения в режиме реального времени для одного или обоих каналов и нескольких измерительных функций
• Масштабируемые графические окна с возможностью перемещения по экрану
• Возможность одновременного отображения нескольких измерительных диаграмм (например, одновременный вывод результатов анализа в частотной и временной областях)
• Считывание показаний с графиков с помощью вертикальных и горизонтальных курсоров, а также наложение и сравнение с предельными линиями или сохраненными результатами измерений
Авиакосмическая и оборонная промышленность
Аудиоанализатор R&S®UPV является универсальным прибором для анализа звуковых и низких частот, оснащенным функциями генератора и анализатора в аналоговой области и (опционально) в цифровой области.
• Измерения линейных и нелинейных искажений
• БПФ-анализ и анализ формы сигналов
• Измерения протоколов и интерфейсов в цифровой области
ХАРАКТЕРИСТИКИ:
|
Краткие технические характеристики
|
|
|
Аналоговая часть
|
|
|
Двухканальный анализатор
|
полоса до 250 кГц
|
|
Формирование синусоидальных сигналов
|
до 185 кГц, одноканальное (R&S UPV-B1)
|
|
Уровень собственных шумов БПФ
|
<-140 дБ
|
|
Собственная АЧХ (от 20 Гц до 20 кГц)
|
±0,01 дБ
|
|
Цифровая часть
|
|
|
Интерфейс AES/EBU
|
Частота дискретизации до 192 кГц
|
|
Динамический диапазон
|
>170 дБ
|
|
Функции
|
|
|
Двухканальная генерация сигналов
|
|
|
Двухканальный анализ
|
|
|
Аналоговые и цифровые измерения
|
|
|
БПФ-анализ до 256 k точек
|
|
ОПЦИИ
|
Аудиоанализатор
Компактный прибор для всех видов аудиоизмерений в аналоговых и цифровых интерфейсах |
R&S®UPV
|
|
Генератор с малыми искажениями
Для всех приложений, требующих чрезвычайно чистых аналоговых сигналов или расширенного диапазона частот до 185 кГц |
R&S®UPV-B1
|
|
Цифровые аудио входы/выходы 192 кГц
|
R&S®UPV-B2
|
|
Второй аналоговый генератор
С помощью данного аналогового выходного усилителя на оба аналоговых выходных канала могут быть выведены различные сигналы. |
R&S®UPV-B3
|
|
Интерфейс IІS
Данный цифровой интерфейс обеспечивает генерацию и анализ аудиосигналов в интегральных схемах с интерфейсом IІS. |
R&S®UPV-B41
|
|
Универсальный контроллер последовательностей
Опция R&S UPV-K1 используется для генерации и выполнения измерительных последовательностей, она включает в себя ПО Microsoft Visual Basic 2005 Express. |
R&S®UPV-K1
|
|
Цифровой аудиопротокол
Для анализа и генерации цифровых вспомогательных данных (состояние канала, достоверность, четность). Требует опции R&S UPV-B2. |
R&S®UPV-K21
|
|
Фазовое дрожание и тестирование интерфейсов
Для анализа физических параметров цифрового аудиоинтерфейса. Требует опции R&S UPV-B2. |
R&S®UPV-K22
|
|
Дистанционное управление
Опция обеспечивает работу в режиме дистанционного управления по шине IEC 60625/IEEE 488, по локальной сети, через интерфейс USB или RS-232-C. |
R&S®UPV-K4
|
|
Расширенные функции анализа
Данный пакет программ содержит дополнительные измерительные функции для R&S UPV, например rub&buzz-измерения, 1/n октавный анализ, субдискретный БПФ-анализ для анализа крайне низких частот и генерация синусоидальных колебани |
R&S®UPV-K6
|
|
PESQ-измерения
Измерение качества речи согласно рекомендациям P.862 ITU-T |
R&S®UPV-K61
|
|
ПО для тестирования слуховых аппаратов
Пакет программ для измерения параметров слуховых аппаратов согласно стандартам IEC 60118 части 0, 1, 2, 7 и ANSI S3.22 |
R&S®UPV-K7
|
|
Базовое ПО для тестирования мобильных телефонов
Базовое ПО для тестирования мобильных телефонов. Требует опции R&S UPV-K9x |
R&S®UPV-K9
|
|
Тесты для мобильных телефонов стандарта UMTS/GSM
Утвержденное ПО для измерения акустических параметров мобильных телефонов согласно стандарту 3GPP TS 26.132. |
R&S®UPV-K91
|
|
Тесты мобильных телефонов стандарта CDMA2000
ПО для измерения акустических параметров мобильных телефонов согласно стандартам TIA-1042 и 3GPP2 C.S0056-0. |
R&S®UPV-K92
|
|
Модификация на 150 Ом
Данная опция меняет полное внутреннее сопротивление (импеданс) аналогового генератора с 200 Ом на 150 Ом. |
R&S®UPV-U1
|
|
Телефонный BNC-выход
Дополнительные выходные телефонные BNC-разъемы на заднюю панель аудиоанализатора, параллельно разъему наушников с передней панели |
R&S®UPV-U2
|
|
Измерение PEAQ
|
UPV-K62
|
