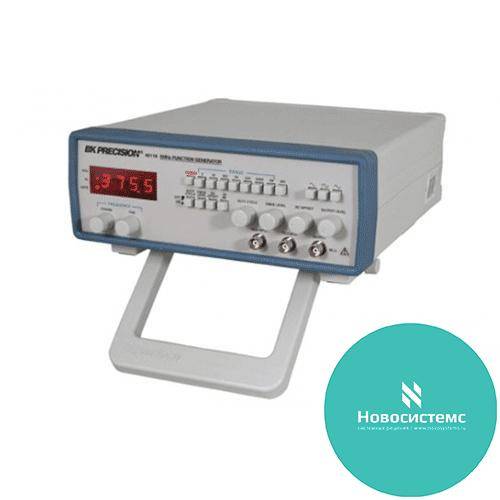

BK 4011A - Генератор функций, 5 МГЦ
Производитель
Гарантия
12 месяцев
(если иной срок не предусмотрен производителем)
(если иной срок не предусмотрен производителем)
Требуется уточнить цену
В корзину
Купить в один клик
Заказать поверку/калибровку
Задать вопрос
- Информация о товаре
- Технические характеристики
- Комплект поставки
- Аналоги
- Оплата и доставка
Описание:
Генератор функций BK 4011A - Генератор функций, 5 МГц с цифровым дисплеем. Диапазон частот 0,5 Гц – 5 МГц. Выходные сигналы синусоидальной, прямоугольной, треугольной, импульсной и пилообразной формы. Грубая и точная настройка. 4-разрядный светодиодный дисплей. Регулируемая скважность. Регулируемое смещение DC.
Технические характеристики
- Диапазон частот 0,5 Гц – 5 МГц
- Выходные сигналы синусоидальной, прямоугольной, треугольной, импульсной и пилообразной формы
- Грубая и точная настройка
- 4-разрядный светодиодный дисплей
- Регулируемая скважность
- Регулируемое смещение DC
|
|
4011A
|
4010A
|
|---|---|---|
|
Частотные характеристики
|
||
|
Формы сигнала
|
Синусоидальный, прямоугольный, треугольный, импульсный (±) и пилообразный
|
|
|
Диапазон
|
0,5 Гц - 5 МГц в 7 диапазонах
|
0,2 Гц - 2 МГц в 7 диапазонах
|
|
Разрешение
|
4 разряда
|
Нет данных
|
|
Точность шкалы
|
Нет данных
|
Обычно, ± 5%
|
|
Диапазон настройки
|
Грубой: 10:1; Точной: ± 5% грубой настройки
|
10:1; точная – не применяется
|
|
Регулируемая скважность
|
15:85:15, плавная регулировка
|
15:85:15, плавная регулировка
|
|
Режимы работы
|
Нормальный, VCG
|
Нормальный, VCG
|
|
Характеристики выходного сигнала
|
||
|
Импеданс
|
50 Ом ± 10%
|
|
|
Уровень
|
20 В пик-пик (в разомкнутую цепь), 10 В пик-пик на нагрузке 50 Ом
|
|
|
Амплитуда
|
Регулируемая; обычно, в диапазоне 20 дБ
|
|
|
Затухание
|
- 20 дБ ± 1 дБ
|
|
|
Смещение DC
|
Уставка: обычно, ± 0,1 В; Регулируемое: ± 10 В (в разомкнутую цепь) ± 5 на 50 Ом
|
|
|
Синусоидальный сигнал
|
Искажение: < 3% @ 1 кГц; Сглаженность: ± 5% (0,45 дБ)
|
Искажение: < 4% @ 1 кГц; Сглаженность: ± 5% (0,45 дБ)
|
|
Прямоугольный сигнал
|
Симметрия: 0,5 Гц - 100 кГц < 2%. Время нарастания: < 120 нс
|
|
|
Треугольный сигнал
|
Линейность: ³ 98% до 100 кГц, :³ 95% до 2 МГц
|
|
|
ТТЛ-выход
|
||
|
Уровень
|
0,8 В - 2,4 В
|
|
|
Время нарастания
|
< 20 нс (модель 4011А), < 50 нс (модель 4010А)
|
|
|
Скважность
|
Обычно, 50%
|
|
|
КМОП-выход
|
||
|
Макс. частота
|
2 МГц
|
2 МГц
|
|
Уровень
|
4 В – 14 В ± 0,5 пик-пик, плавная регулировка
|
|
|
Время нарастания
|
< 120 нс
|
|
|
Входной сигнал
|
||
|
Входное напряжение
|
0-10 В ± 1 В вызывает изменение частоты 100:1
|
|
|
Импеданс
|
10 кОм ± 5%
|
|
|
Частотомер
|
||
|
Погрешность
|
Точность временной базы ± 1 импульс
|
Нет данных
|
|
Точность временной базы
|
± 10 ppm (230С ± 50С)
|
Нет данных
|
|
Дисплей
|
4-разрядный, светодиодный
|
Нет данных
|
|
Источник электропитания
|
120/230 В переменного тока ± 10%, 50/60 Гц, переключаемая внутренняя перемычка
|
|
|
Размеры
|
4,5 x 11,75 x 10,375 (114 x 298 x 264 мм)
|
|
|
Масса
|
4 фунта (1,8 кг)
|
|
|
Принадлежности
|
||
|
Входит в объем поставки:
|
Выходной кабель с разъемом типа BNC для зажимов типа «крокодил», руководство по эксплуатации, сумка для переноски (не включена в комплект поставки) LC-40.
|
|
