Описание:

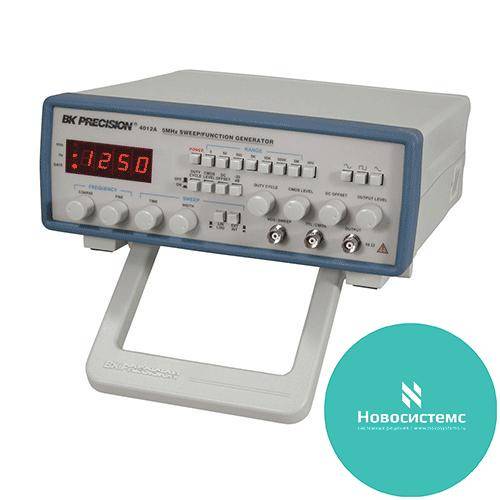

BK 4012A - Генератор развертки, 5 МГц имеет: Диапазон частот 0,5 Гц – 5 МГц. 4-разрядный светодиодный дисплей. Линейное и логарифмическое свипирование. Регулируемое смещение DC. Выходной сигнал с регулируемой амплитудой плюс аттенюатор 20 дБ.
Технические характеристики
- Диапазон частот 0,5 Гц – 5 МГц
- Выходные сигналы синусоидальной, прямоугольной, треугольной, импульсной и пилообразной формы
- Грубая и точная настройка
- 4-разрядный светодиодный дисплей
- Линейное и логарифмическое свипирование
- Регулируемая скважность
- Регулируемое смещение DC
- Выходной сигнал с регулируемой амплитудой плюс аттенюатор 20 дБ
- Выход 20 В пик-пик на разомкнутом контуре (10 В пик-пик на нагрузке 50 Ом)
|
4012A
|
---|---|
Частотные характеристики
|
|
Формы сигнала
|
Синусоидальный, прямоугольный, треугольный, импульсный (±) и пилообразный
|
Диапазон
|
0,5 Гц - 5 МГц в 8 диапазонах
|
Разрешение
|
4 разряда
|
Диапазон настройки
|
10:1
|
Точная настройка
|
± 5% уставки грубой настройки
|
Регулируемая скважность
|
15:85:15, плавная регулировка
|
Режимы работы
|
Нормальный, свипирование, VCG
|
Характеристики выходного сигнала
|
|
Импеданс
|
50 Ом ± 10%
|
Уровень
|
20 В пик-пик (в разомкнутую цепь), 10 В пик-пик на нагрузке 50 Ом
|
Амплитуда
|
Регулируемая; обычно, в диапазоне 20 дБ
|
Затухание
|
- 20 дБ ± 1 дБ
|
Смещение DC
|
Уставка: обычно, ± 0,1 В; Регулируемое: ± 10 В (в разомкнутую цепь) ± 5 на 50 Ом
|
Синусоидальный сигнал
|
|
Искажение
|
Обычно, £ 3% при частоте 1 кГц
|
Сглаженность (на 50 Ом)
|
± 5% ± (0,45 дБ) 0,5 Гц - 5 МГц
|
Прямоугольный сигнал
|
|
Симметрия
|
0,1 Гц - 100 кГц £ 2%
|
Время нарастания (на 50 Ом)
|
£ 30 нс
|
Треугольный сигнал
|
Линейность: ³ 98% до 100 кГц
|
ТТЛ-выход
|
|
Уровень
|
0,8 В - 2,4 В
|
Время нарастания
|
£ 20 нс (между 0,8 В - 2,4 В)
|
Скважность
|
Обычно, 50%
|
КМОП-выход
|
|
Макс. частота
|
2 МГц
|
Уровень
|
4 В – 14 В ± 0,5 пик-пик, плавная регулировка
|
Время нарастания
|
£ 120 нс (в разомкнутую цепь)
|
VCG (генератор, управляемый напряжением)
|
|
Входное напряжение
|
0-10 В ± 1 В вызывает изменение частоты 100:1
|
Импеданс
|
10 кОм ± 5%
|
Свипирование
|
|
Режим
|
Линейный/логарифмический
|
Глубина
|
100:1, плавная регулировка
|
Время
|
0,5 с - 30 с, плавная регулировка
|
Частоты запуска/останова
|
Нет данных
|
Частотомер
|
|
Погрешность
|
Точность временной базы ± 1 импульс
|
Точность временной базы
|
± 10 ppm (230С ± 50С)
|
Дисплей
|
5-разрядный, светодиодный
|
Режим
|
ВНУТР.
|
Внешний вход
|
|
Частота
|
Не применяется
|
Разрешение
|
0,1; 1; 10; 100; 1 кГц
|
Чувствительность
|
25 мВ, среднеквадратичное значение
|
Источник электропитания
|
120/230 В переменного тока ± 10%, 50/60 Гц, переключаемая внутренняя перемычка
|
