Описание:
Нижний предел диапазона частот: от 1 Гц до 150 МГц (в зависимости от модели); Верхний предел диапазона частот: от 15 МГц до 13,5 ГГц (в зависимости от модели); Диапазон изменения задержки: от – 5 нс до 999,5 с (в зависимости от модели); Число каналов: от 1 до 2; Изменение тактовой частоты без пропаданий сигнала и импульсных помех для надежных испытаний с точностью 0,01 %.Многообразие кодовых последовательностей, включая псевдослучайную двоичную последовательность (PRBS); Графический дисплей, встроенная система подсказок, функция запоминания/вызова и стандартные команды программирования SСPI;
Поддержка стандартов: SATA, PCI Express, IEEE-488.2, 1987, USB 2.0, Fireware.
Основные функции:
- Диапазон частот от 1 Гц (8114А)/ 1 мГц (81101А/04А/05А/10А)/ 1 кГц (81131А/32А)/ 15 МГц (81133А/34А)/ 150 МГц (81141А/42А) до 15 МГц (8114А)/ 50 МГц (81101А)/ 80 МГц (81104А/05А)/ 165 МГц (81111А)/ 330 МГц (81112А)/ 400 МГц (81131А)/ 660 МГц (81132А)/ 3,35 ГГц (81133А/34А)/ 7 ГГц (81141А)/ 13,5 ГГц (81142А)
- Диапазон изменения задержки: от – 5 нс до 999,5 с (в зависимости от модели)
- Число каналов: 1 несимметричный (8114А, 81101А), 1 или 2 несимметричных (81104А/05А/11А), 1 или 2 симметричных (81131А/32А), 1 дифференциальный (81133А/41А/42А), 1 или 2 дифференциальных (81112А), 2 дифференциальных (81134А)
- Амплитуда выходного сигнала от 50 мВ до 2 В
- Режим кодовых последовательностей, включая двоичную псевдослучайную последовательность (на всех моделях от 80 до 660 МГц)
- Модернизируемые пользователем каналы для большинства моделей
- Эмуляция джиттера: до ± 250 пс
- Восходящая совместимость моделей
- Графический дисплей, встроенная система подсказок, удобный графический интерфейс, функция запоминания/вызова и стандартные команды программирования SСPI
- Поддержка стандартов: SATA, PCI Express, IEEE-488.2, 1987, USB 2.0, Fireware
- Нижний предел диапазона частот: от 1 Гц до 150 МГц (в зависимости от модели).
- Верхний предел диапазона частот: от 15 МГц до 13,5 ГГц (в зависимости от модели).
- Диапазон изменения задержки: от – 5 нс до 999,5 с (в зависимости от модели).
- Число каналов: от 1 до 2.
- Изменение тактовой частоты без пропаданий сигнала и импульсных помех для надежных испытаний с точностью 0,01 %.
- Многообразие кодовых последовательностей, включая псевдослучайную двоичную последовательность (PRBS).
- Графический дисплей, встроенная система подсказок, функция запоминания/вызова и стандартные команды программирования SСPI.
- Поддержка стандартов: SATA, PCI Express, IEEE-488.2, 1987, USB 2.0, Fireware.Особенности:
- Изменение тактовой частоты без пропаданий сигнала и импульсных помех для надежных испытаний с точностью 0,01 %
- Многообразие кодовых последовательностей, включая псевдослучайную двоичную последовательность (PRBS)
- Форматы данных NRZ, RZ и R1
- Вход управления задержкой для ввода заранее определенного джиттера
- Память кодовых последовательностей до 32 Мбит/канал
- Низкие значения флуктуаций и погрешностей
- Дифференциальные выходы (81112А/31А/32А/33А/34А/41А/42А)
-
Получение многоуровневых и мультисинхронизированных сигналов, благодаря особенностям второго дополнительного канала (для моделей от 80 до 660 МГц):
- Изменяемым параметрам импульса в режимах кодовых последовательностей и импульсном (кроме 81130А)
- Синхронному запуску
- Моделированию отражений/искажений (81104А, 81110А)
- Трех- и четырехуровневым кодам (81104А, 81110А) - Возможность добавления выходов dual-channel инструментов (аналоговых или EXOR, в зависимости от модели)
- Модули выхода: 10 В с переменными переходами (81111А); 3,8 В, дифференциальные выходы и два времени перехода на выбор (81112А); 3,8 В и 2,5 В с дополнительными выходами (81131А и 81132А, соответственно)
- Эмуляция реальных сигналов путем добавления джиттера к тактовым сигналам или сигналам данных с изменением частоты, уровня и формы огибающей вводимого джиттера посредством подключения к входу управления задержкой 81133А/34А генератора сигналов произвольной формы, такого как 33220А
- Измерения глазковых диаграмм (81133А/34А) с использованием осциллографа Infiniium серии DSO80000B или анализатора сигналов цифровой связи 86100С с усовершенствованными возможностями анализа джиттера (DCA_J)

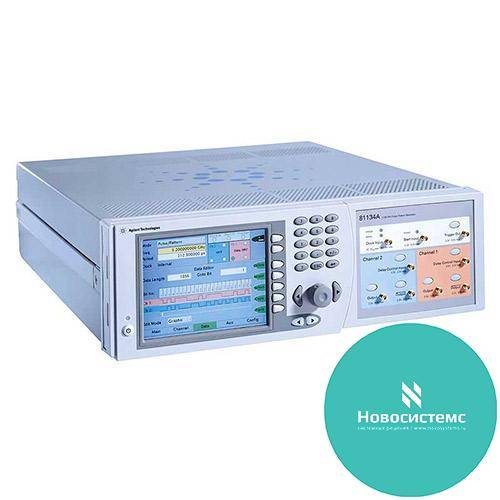

- ПО Pattern Management Tool для создания, сохранения и обмена последовательностями с компьютером через интерфейсы USB, LAN и GPIB (81133А/34А)
- VGA-, Trigger-выходы, AUX Input, Delay Control Input, вход и выход для внешней синхронизации с генератора опорной частоты 10 МГц (81141А/42А)
Технические характеристики
Базовые блоки | 8114A | 81101A | 81104A | 81110A [4] | |
---|---|---|---|---|---|
Модель канала | отсутствует | отсутствует | 81105A | 81111A | 81112A |
Число каналов | 1 | 1 |
1 или 2 несимметр |
1 или 2 | |
несимметр. | дифференц. | ||||
Диапазон частот |
от 1 Гц до 15 МГц |
от 1 мГц до 50 МГц |
от 1 мГц до 80 МГц |
от 1 мГц до 165 МГц |
от 1 мГц до 330 МГц |
Диапазон изменения задержки |
от 0,00 нс до 999 мс |
от 0,00 нс до 999,5 с |
от 0,00 нс до 999,5 с |
от 0,00 нс до 999,5 с | |
Флуктуация периода (СКЗ) |
0,03% + 25 пс [2] |
0,01% + 15 пс [3] |
0,01% + 15 пс [3] |
0,01% + 15 пс [3] | |
Диапазон амплитуд |
от 1,00 В до 100 В [1] |
от 100 мВ до 20,0 В [1] |
от 100 мВ до 20,0 В [1] |
от 100 мВ до 20,0 В [1] |
от 100 мВ до 3,8 В |
Диапазон изменения времени перепада (10/90%) |
<7 нс (фикс) |
от 5,00 нс до 200 мс |
от 3,00 нс до 200 мс |
от 2,00 нс до 200 мс |
800 пс/1,6 нс по выбору |
Базовые блоки | 81130A | 81133А/34A | 81141A/42A | |
Модель канала | 81131А | 81132А | отсутствует | отсутствует |
Число каналов | 1 или 2 симметр. | 1/2 дифференц. | 1 дифференц. | |
Диапазон частот |
от 1 кГц до 400 МГц |
от 1 кГц до 660 МГц |
от 15 МГц до 3,35 ГГц |
от 150 МГц до 7 ГГц/13,5 ГГц |
Диапазон изменения задержки |
от 0,00 нс до 3,00 мкс |
от −5 нс до 230 нс |
±0,75 нс | |
Флуктуация периода (СКЗ) |
0,001% + 15 пс | < 4 пс | 1 пс, тип. | |
Диапазон амплитуд |
от 100 мВ до 3,8 В |
от 100 мВ до 2,5 В |
от 50 мВ до 2,0 В |
от 0,1 В до 1,8 В |
Диапазон изменения времени перепада (10/90%) |
800 пс/1,6 пс по выбору |
500 пс (тип.) | < 60 пс | < 25 пс |
[1] Зависит от выбранного импеданса источника (все другие значения относятся к источнику с импедансом 50 Ом, нагруженному на 50 Ом)
[2] 0,05 % + 25 пс в диапазоне от 50 до 100 нс
[3] 0,001 % + 15 пс с внутренней системой ФАП для тактового сигнала
[4] Имеются также варианты Е8311А и Е8312А с шиной VXI
Дополнительные принадлежности
Обозначение | Описание |
---|---|
Opt. UN2 | Коннекторы задней панели (вместо передней панели) |
Opt. 1CP | Комплект для переноски и монтажа в стойку |
Opt. 1CN | Комплект для переноски |
Opt. 1CM | Комплект для монтажа в стойку |
Opt. 1CR | Комплект стоечных направляющих |
Opt. UFJ | Карта памяти 1 МБ SRAM |
Opt. UK6 | Коммерческий сертификат измерений с данными испытаний |
