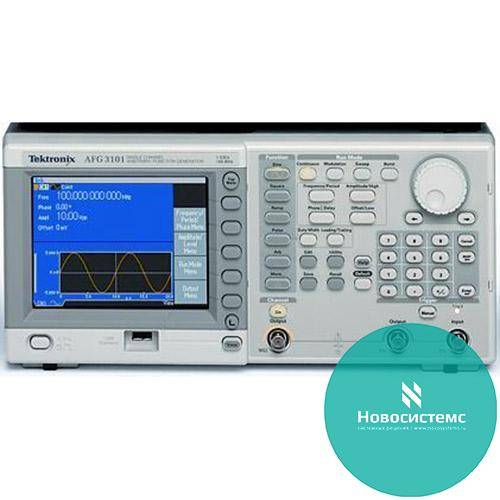

AFG3101 генератор сигналов функциональный

Производитель

TEKTRONIX

Гарантия

12 месяцев
(если иной срок не предусмотрен производителем)

326 542 руб.

В корзину

Купить в один клик

Заказать поверку/калибровку

Задать вопрос

Информация о товаре
Технические характеристики
Комплект поставки
Аналоги
Оплата и доставка

Описание:

Универсальный генератор стандартных сигналов (12 типов), пачек ипульсов и сигналов произвольной формы, 12 канал, 100 МГц (синус), дискретизация 14 бит, 1 GS/s, вх. внешней модуляции (AM, FM, PM, FSK, PWM), цв. ЖК-дисплей,USB, LAN и GPIB- интерфейсы.

Краткие характеристики AFG3101:

Генератор сигналов функциональный.

Диапазон частот для синусоидального сигнала 1мГц - 100 МГц
1 выходной канал
Разрядность ЦАП 14 бит
Частота дискретизации 250 МГц; 1 ГГц
Большой ЖК дисплей с диагональю 5,6 дюймов
Формирование импульсного сигнала с перестраиваемым временем нарастания
Различные виды модуляции: АМ, ЧМ, ФМ, ЧМн; ИМ, ГКЧ
Выход синхронизации уровня ТТЛ с вводимой задержкой относительно основного сигнала
ПО ArbExpress для формирования сигнала произвольной формы
Разъем USB на передней панели для сохранения данных
Интерфейсы ДУ: USB, LAN, GPIB

Технические характеристики AFG3101:

ХАРАКТЕРИСТИКИ	ПАРАМЕТРЫ	ЗНАЧЕНИЯ
ВЫХОДНЫЕ ПАРАМЕТРЫ	Количество каналов	1
	Виды выходного сигнала	Синус, меандр, импульс, пила, треугольник, Sin x/x, нарастающая и спадающая экспонента, функции Гаусса, Лоренца, Хевисайда, шум
	Выходной уровень на нагрузке 50 Ом	20 мВ – 10 В
	Погрешностьустановки частоты	(±1·10-6 )
	Постоянное смещение	±5 Впик (АС+DС)
СИНУСОИДА	Частотный диапазон	1 мГц – 100 МГц
	Погрешность установки уровня на 1 кГц	±(1% + 1 мВ)
	Неравномерность АЧХ	±0,15 дБ до 5 МГц
		±0,3 дБ до 25 МГц
		±0,5 дБ до 100 МГц
	Коэффициент гармоник (выходной сигнал 1 В)	≤ -60 дБн до 20 кГц
		< -60 дБн до 1 МГц
		< -37 дБн до 100 МГц
МЕАНДР	Диапазон частот	1 мГц – 50 МГц
МЕАНДР	Время нараст. / спада	5 нс
ИМПУЛЬС	Диапазон частот	1 мГц – 50 МГц
	Длительность	8 нс – 999 с
	Перестраиваемое время нарастания	5 нс – 625 с
ДОПОЛНИТЕЛЬНЫЕ СИГНАЛЫ	Диапазон частот	1 мГц – 1 МГц
ДОПОЛНИТЕЛЬНЫЕ СИГНАЛЫ	Полоса шумового сигнала	100 МГц
ПРОИЗВОЛЬНАЯ ФОРМА	Диапазон частот	1 мГц – 50 МГц
	Частота дискретизации и объем памяти	250 МГц: 16…128 кБ
	Частота дискретизации и объем памяти	1 ГГц: 2…16 кБ
	Разрешение по вертикали	14 бит
МОДУЛЯЦИЯ	Виды модуляции	АМ (0-120%), ЧМ (девиация до 120 МГц), ФМ (0-180°), ЧМн, модуляция длительности импульса (0-50% от периода), ИМ, ГКЧ (линейное / логарифмическое, время качания 10 мс – 100 с)
	Несущая	Все виды сигналов, исключая импульс, шум и постоянное напряжение
	Модулирующая	Частота: 2 мГц – 50 кГц. Синус, меандр, пила, шум, произвольный сигнал
ОБЩИЕ ДАННЫЕ	Напряжение питания	220 В (± 15 %), 50 / 60 Гц
	Габаритные размеры	156 х 329 х 168 мм
	Масса	4,5 кг
	Комплект поставки	Сетевой шнур (1), руководство по эксплуатации, ПО
