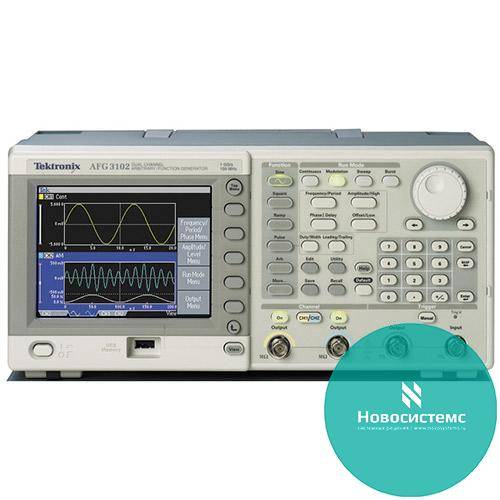

AFG3102 генератор сигналов функциональный

AFG3102 генератор сигналов функциональный
Производитель
Гарантия
12 месяцев
(если иной срок не предусмотрен производителем)
467 771 руб.
В корзину
Купить в один клик
Заказать поверку/калибровку
Задать вопрос
  • Информация о товаре
  • Технические характеристики
  • Комплект поставки
  • Аналоги
  • Оплата и доставка
Описание:
Универсальный генератор стандартных сигналов (12 типов), пачек ипульсов и сигналов произвольной формы, 2 канала, 100 МГц (синус), дискретизация 14 бит, 1 GS/s, вх. внешней модуляции (AM, FM, PM, FSK, PWM), цв. ЖК-дисплей,USB, LAN и GPIB- интерфейсы.
  • Синусоида 1mHz – 100MHz
  • Другие стандартные сигналы: синус, прямоугольный меандр, импульс, пила, треугольный, Sin(x)/x, экспоненциальный подъем/спад, гаусс, лоренц, гиперсинус, постоянный сигнал, шум
  • Режим генератора импульсов с отдельно регулируемыми длительностями переднего и заднего фронта (от 5ns)
  • Сигнал произвольной формы: 14 бит, дискретизация 250MS/s или 1GS/s
  • Длина сигнала: 250MS/s: до 128К, 1GS/s: до 16К
  • Дисплей 5.6" обеспечивает отображение полной информации о параметрах и форме генерируемого сигнала
  • Русскоязычный интерфейс пользователя (всего 8 языков) – в традиционном для TEKTRONIX интуитивно понятном и удобном виде.
  • Модуляция: AM, FM, PM, FSK, PWM
  • Режим импульсной и непрерывной генерации
  • Энергонезависимая память для сохранения 4 форм сигналов
  • П/О ArbExpress для формирования сигнала произвольной формы
  • USB разъем на передней панели для подключения USB- флэш карт памяти, на которых можно хранить подготовленные к генерации сигналы.
  • Интерфейсы USB, GPIB и LAN

Благодаря непревзойденной производительности, универсальности, интуитивно понятному управлению и доступной цене генераторы сигналов произвольной формы генератор сигналов произвольной формы Tektronix AFG3101 является одним из самых лучших приборов в отрасли.
Пользователи могут выбирать из 12 различных стандартных форм сигнала.
Предоставляется возможность генерировать сигналы произвольной формы длиной до 128 Kс.
Длительности переднего и заднего фронта импульсного сигнала можно задавать независимо.
Предоставляется возможность подключить и добавить к выходному сигналу внешние сигналы.
Генератор сигналов Tektronix AFG3101 обладает стабильным опорным генератором с отклонением ±10-6 ppm в год.
На большом экране генератора отображаются все важные параметры кривой и ее графическое представление, для их просмотра достаточно одного взгляда.
Это обеспечивает уверенность в правильной настройке сигнала и позволяет сконцентрироваться на выполнении поставленной задачи.
Клавиши быстрого доступа обеспечивают непосредственный доступ к часто используемым функциям и параметрам.
Другие функции и параметры удобно выбирать через четко структурированное меню.
Благодаря этому сокращается время, необходимое на освоение прибора.
Интерфейс прибора аналогичен интерфейсу самых популярных в мире осциллографов TDS3000B.

Технические характеристики AFG3102:
ХАРАКТЕРИСТИКИ
ПАРАМЕТРЫ
ЗНАЧЕНИЯ
ВЫХОДНЫЕ ПАРАМЕТРЫ
Количество каналов
2
Виды выходного сигнала
Синус, меандр, импульс, пила, треугольник, Sin x/x, нарастающая и спадающая экспонента, функции Гаусса, Лоренца, Хевисайда, шум
Выходной уровень на нагрузке 50 Ом
20 мВ – 10 В
Погрешностьустановки частоты
(±1·10-6 )
Постоянное смещение
±5 Впик (АС+DС)
СИНУСОИДА
Частотный диапазон
1 мГц – 100 МГц
Погрешность установки уровня на 1 кГц
±(1% + 1 мВ)
Неравномерность АЧХ
±0,15 дБ до 5 МГц
±0,3 дБ до 25 МГц
±0,5 дБ до 100 МГц
Коэффициент гармоник (выходной сигнал 1 В)
≤ -60 дБн до 20 кГц
< -60 дБн до 1 МГц
< -37 дБн до 100 МГц
МЕАНДР
Диапазон частот
1 мГц – 50 МГц
Время нараст. / спада
5 нс
ИМПУЛЬС
Диапазон частот
1 мГц – 50 МГц
Длительность
8 нс – 999 с
Перестраиваемое время нарастания
5 нс – 625 с
ДОПОЛНИТЕЛЬНЫЕ СИГНАЛЫ
Диапазон частот
1 мГц – 1 МГц
Полоса шумового сигнала
100 МГц
ПРОИЗВОЛЬНАЯ ФОРМА
Диапазон частот
1 мГц – 50 МГц
Частота дискретизации и объем памяти
250 МГц: 16…128 кБ
1 ГГц: 2…16 кБ
Разрешение по вертикали
14 бит
МОДУЛЯЦИЯ
Виды модуляции
АМ (0-120%), ЧМ (девиация до 120 МГц), ФМ (0-180°), ЧМн, модуляция длительности импульса (0-50% от периода), ИМ, ГКЧ (линейное / логарифмическое, время качания 10 мс – 100 с)
Несущая
Все виды сигналов, исключая импульс, шум и постоянное напряжение
Модулирующая
Частота: 2 мГц – 50 кГц. Синус, меандр, пила, шум, произвольный сигнал
ОБЩИЕ ДАННЫЕ
Напряжение питания
220 В (± 15 %), 50 / 60 Гц
Габаритные размеры
156 х 329 х 168 мм
Масса
4,5 кг
Комплект поставки
Сетевой шнур (1), руководство по эксплуатации, ПО
