АКС-4116 - генератор цифровых последовательностей

Описание:

Назначение АКС-4116:

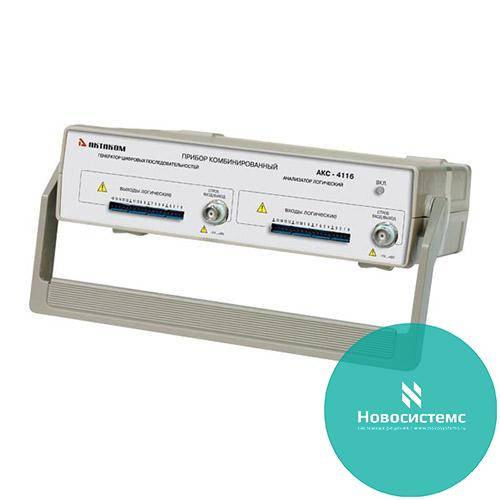

АКС-4116 - комбинированный прибор (генератор цифровых последовательностей + логический анализатор) — приставка к компьютеру.

Два независимых прибора в одном:

16-канальный генератор цифровых последовательностей обеспечивает формирование цифровых тестовых последовательностей параллельно-последовательного кода.

Логический анализатор предназначен для анализа потока цифровых данных одновременно по 16 каналам с частотой дискретизации до 200 МГц, а также может быть использован в качестве цифрового регистратора данных. Генератор паттернов предназначен для работы в автоматизированных системах тестирования и диагностики цифровых схем и устройств с использованием персонального компьютера

ЛОГИЧЕСКИЙ АНАЛИЗАТОР:

• Асинхронный/метасинхронный/синхронный сбор данных.
• Внутреннее/внешнее тактирование.
• Измерение с помощью курсоров и меток .
• Навигация по буферу данных.
• Представление массива данных в табличном виде (шестнадцатеричный код), импорт, экспорт во внешние процессоры электронных таблиц (MS Excel).
• Гибкие возможности выбора порога: произвольная настройка, выбор стандартного порога: TTL, CMOS, ECL, PECL, LVPECL, LVCMOS 1.5 B, LVCMOS 1.8 B, LVCMOS 2.5 B, LVCMOS 3.3 B, LVDS, определяемые пользователем.
• Отображение 2 групп каналов с текстовым обозначением состояния группы.
• Поиск различных событий в массиве данных: параллельному шаблону, последовательному шаблону, поиск случайных импульсных помех — глитчей
• Выбор единиц измерения.
• Наложение систем масок на каждую выборку массива данных (логический фильтр).
• Масштабирование временной шкалы.
• Запись/чтение данных/изображения в файл.
• Сохранение настроек.
• Масса - 1кг.
• Габариты - 260х210х70мм.

ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ:

• Генератор цифровых последовательностей
• 6 цифровых каналов.
• Длина памяти на канал 256 кбит.
• Частота внутреннего тактирования 2 Гц...100 МГц.
• Частота внешнего тактирования до 50 МГц.
• Амплитуда выходного напряжения 1,8...4,3 В шаг 1,2 мВ.
• Нагрузка выходов цифровых каналов: 200 Ом, 20 пФ.
• Внешняя синхронизация.
• Запуск внешних устройств.
• Напряжение на входах внешнего тактирования и синхронизации –1...+6 В.
• Регулируемые пороги срабатывания при внешней синхронизации/тактировании.
• Питание +6 В / ~220 В / 50 Гц, 15 Вт.
• Интерфейс USB 1.1.

ЛОГИЧЕСКИЙ АНАЛИЗАТОР:

• 16 входных каналов.
• Объем буфера до 2 М выборок на каждый канал.
• Произвольная регулировка предзаписи и послезаписи.
• Частота внутреннего тактирования 2,5 кГц…200 МГц.
• Частота внешнего тактирования 3 МГц…37,5 МГц (метасинхронный режим).
• Синхронный сбор данных 10 Гц ... 25 МГц.
• Шаг частот дискретизации 1; 2; 5.
• Установки порогов срабатывания по входам –1,8...+6,9 В (с дискретностью 100 мВ).
• Условия синхронизации: запуск по фронту, запуски по шаблону, запуск "Шаблон ИЛИ Фронт", "Шаблон И Фронт", запуск "Шаблон, ЗАТЕМ Фронт", "Фронт, ЗАТЕМ ШАБЛОН", запуск по длительности в различных комбинациях режимы запуска: безусловный, условный, однократный режим, самописец.

ТРЕБОВАНИЯ К КОМПЬЮТЕРУ:

• USB 1.1.
• Установленная операционная система Windows XP.
• Видеосистема VGA (разрешение 640х480, 16 цветов), желательно разрешение 800х600, 24-битный цвет.
• Для использования звуковых сообщений программы необходимы звуковая плата и колонки.
• Для использования всех возможностей программы рекомендуется использование процессора не менее Pentium II 400 и ОЗУ объемом не менее 32 Мб.

Комплект поставки АКС-4116:

• AKC-4116 модуль
• USB кабель для соединения с ПК
• Блок питания
• Краткое руководство по установке и паспорт
• Набор соединительных проводов
• Руководство по эксплуатации и программное обеспечение под Windows XP (компакт-диск)
