Описание:
Представляет собой универсальный источник сигналов, объединяющий четыре функции в одном блоке: генерирование сигналов, генерирование импульсов, свипирование по частоте и работа в синхронизируемом режиме. Импульсные сигналы частотой до 10 МГц.

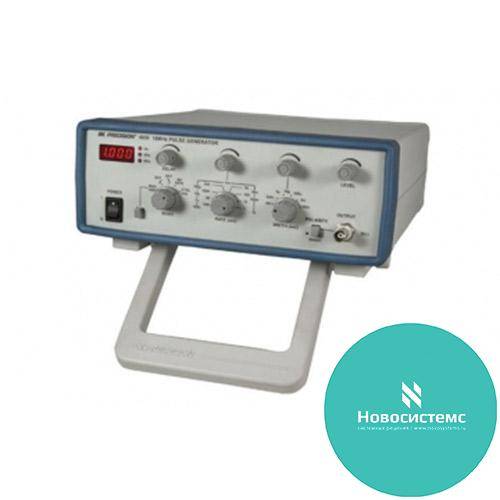

Модель генератора 4030 представляет собой универсальный источник сигналов, объединяющий четыре функции в одном блоке: генерирование сигналов, генерирование импульсов (при помощи регулируемой симметрии), свипирование по частоте и работа в синхронизируемом режиме. Модель 4030 выдает импульсные сигналы частотой до 10 МГц с небольшим временем нарастания и спада, которые могут применяться при различных тестированиях и измерениях. Сферыприменения Обладая такой универсальностью, эта модель находит свое применение, как в аналоговой, так и в цифровой электронике, для решения самых разных задач в сферах проектирования, производства, обслуживания и образования, как профессионалами, так и любителями.
Диапазон частот
|
|
---|---|
Внутренний
|
0,1 Гц - 10 МГц в 8 десятичных диапазонах с плавной регулировкой
|
Фиксированная частота кварцевого генератора:
1 Гц, 10 Гц, 100 Гц, 1 кГц, 10 кГц
|
|
100 кГц,1 МГц, 10 МГц.
|
|
Период
|
100 нс - 0,1 с
|
Синхронизация
|
|
Внутренняя
|
0,1 Гц - 10 МГц
|
Внешняя
|
10 Гц - 10 МГц
|
Ручная
|
1 импульс в секунду
|
Входной сигнал внешней синхронизации
|
от +1 В до +10 В пик-пик, синус и меандр
|
Глубина
|
50 нс - 50 мс (6 десятичных диапазонов с плавной регулировкой)
|
Задержка
|
0 - 2 нс, регулируется относительно запуска
|
Полярность выход. Сигнала
|
Прямая/инверсная
|
Выходной импульс
|
0,5 В - 5 В на нагрузке 50 Ом
|
Импеданс
|
50 Ом
|
Время нарастания/спада
|
Около 10 нс
|
Выходная клемма
|
BNC-разъем
|
Питание: Напряжение
|
115/230 В переменного тока +10%, 50/60 Гц
|
Потребляемая мощность
|
10 вольт-ампер
|
Размеры (Ш x В x Г)
|
11 x 3,7 x 12,2 дюймов
|
Масса
|
Около 5,1 фунтов
|
