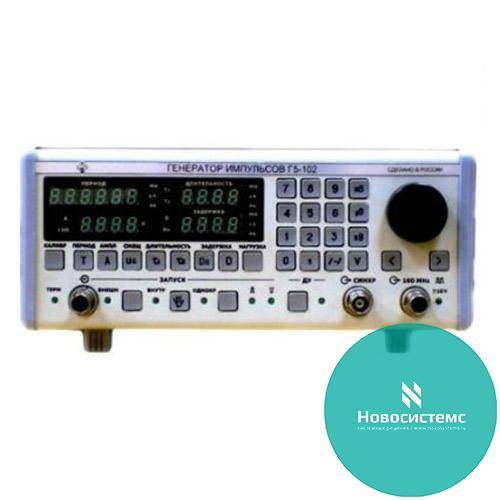

Г5-102 генератор импульсов
(если иной срок не предусмотрен производителем)
- Информация о товаре
- Технические характеристики
- Комплект поставки
- Аналоги
- Оплата и доставка
Описание:
Управление генератором осуществляет микроконтроллер, который также производит обработку сигналов, вывод информации, обслуживание клавиатуры и интерфейса.
Технические характеристики Г5-102:
Период повторения одиночных импульсов:
- выход 1 - от 0,01 мкс до 100 с;
- выход 2 - от 1 мкс до 100 с;
- выход 3 - от 0,01 мкс до 100 с.
Период повторения парных импульсов:
- выход 1 - от 0,02 мкс до 100 с;
- выход 2 - от 2 мкс до 100 с;
- выход 3 - 0,1 мкс до 100 с.
- Дискретность установки периода - 1∙10-5 Т.
- Погрешность установки периода - ±10-6 T.
- Временной сдвиг основного импульса относительно синхроимпульса - от 0 до 10 с.
- Минимальная дискретность временных сдвигов - не менее 10 пс.
Предел допускаемой погрешности установки временных сдвигов:
- при внутреннем запуске - ±(10-6 D + 0,5нс + tфр);
- при внешнем запуске - ±(10-4 D + 0,5нс + tфр).
Длительность фронта и длительность среза импульсов:
- на выходе «1» (на нагрузке 50±0,5 Ом) - 4 нс;
- на выходе «2» (на нагрузке 600±12 Ом) - 100 нс;
- на выходе «3» (на нагрузке 50±0,5 Ом) - 0,5 нс.
Амплитуда импульсов:
- на выходе «1» (на нагрузке 50±0,5 Ом) - от 0,01 В до 9,99 В;
- на выходе «2» (на нагрузке 600±12 Ом) - от 0,1 В до 100 В;
- на выходе «3» (на нагрузке 50±0,5 Ом) - от 0,5 В до 5 В.
Дискретность установки амплитуды:
- от 0 до 0,999 В - 0,001 В;
- от 1 В до 100 В - 0,01 В.
Погрешность установки амплитуды импульсов:
- на выходе «1» на нагрузке сопротивлением 50±0,5 Ом:
- в диапазоне длительностей более 4·10-8 с - ±(0,03∙А + 3 мВ);
- в диапазоне длительностей менее 4·10-8 с - ±(0,05∙А+6 мВ);
- на выходе «2» на внешней нагрузке 600±12 Ом:
- в диапазоне длительностей более 1·10-6 с - ±0,1·А;
- в диапазоне длительностей менее 1·10-6 с - ±0,15·А;
- на выходе «3» на нагрузке сопротивлением (50±0,5) Ом:
- в диапазоне длительностей более 5·10-9 с - ±(0,05∙А+4 мВ);
- в диапазоне длительностей менее 5·10-9 с - ±(0,075∙А+6 мВ).
- Базовое смещение на выходе «1» - ±5 В.
- Погрешность установки на выходе «1» - ±(0,03U+2 мВ).
- Сопротивление входа внешнего запуска - 50±5 Ом.
- КСВН входа на частоте 50 МГц - 2.
Питание:
- напряжение - 220±22 В;
- частота - 50±0,5 Гц.
- Габаритные размеры -250×311×116 мм.
- Масса - 4 кг.
Генераторы Г5-102 работают в ручном и автоматизированном (интерфейс USB 2.0) режимах и в режиме внешнего запуска. Конструктивно генератор импульсов выполнен в корпусе «Надел-85». Органы управления работой прибора расположены на лицевой панели. На задней панели Г5-102 расположено гнездо для подключения к ПЭВМ.
Наименование характеристики
|
Значение
|
Период повторения Т, с:
· на выходе 1:
o одинарных импульсов
o парных импульсов
· на выходе 2:
o одинарных импульсов
o парных импульсов
· на выходе 3:
o одинарных импульсов
o парных импульсов
Минимальная дискретность установки периода.
Предел допускаемой погрешности установки периода Т
|
от 1∙10-8 до 1∙102
от 2∙10-8 до 1∙102
от 1∙10-6 до 1∙102
от 2∙10-6 до 1∙102
от 1∙10-8 до 1∙102
от 1∙10-7 до 1∙102
10-6 ∙Т
не более ± 10-6 ∙Т
|
Длительность основного и парного импульсов t, с:
· на выходе 1:
o в основном
o дополнительном диапазоне
o в режиме внешнего запуска
o при скважности
· на выходе 2:
o в основном диапазоне
o дополнительном диапазоне
o в режиме внешнего запуска
o при скважности
· на выходе 3:
o в основном диапазоне
o дополнительном диапазоне
o в режиме внешнего запуска
o при скважности
Минимальная дискретность установки длительности импульсов
Предел допускаемой погрешности установки длительности t:
|
от 4∙10-8 до 10∙102
от 5∙10-9 до 4∙10-8
от 1∙10-8 до 1∙101
не менее 2
от 1∙10-6до 1
от 1∙10-7 до 1∙10-6
от 1∙10-6 до 1
не менее 10
от 5∙10-9 до 1∙10-5
от 1∙10-9 до 5∙10-9
от 1∙10-8 до 1∙10-6
не менее 2
10-9 ∙Т
(10-4t +0,5 нс+ tфр)
|
Временной сдвиг основного импульса относительно синхроимпульса и временной сдвиг между импульсами в паре (D), с
Минимальная дискретность временных сдвигов, с
Предел допускаемой погрешности установки временных сдвигов
|
от 0 до 10
1∙10-9
±(10-4 D +0,5 нс+ tфр)
|
Длительность фронта и длительность среза импульсов, нс, не более:
· на выходе «1» (на нагрузке 50±0,5 Ом)
· на выходе «2» (на нагрузке 600±12 Ом)
· на выходе «3» (на нагрузке 50±0,5 Ом)
|
4
100
0,5
|
Амплитуда импульсов, В
· на выходе «1» (дискретность 0,01В, нагрузка (50±0,5) Ом)
· на выходе «2» (дискретность 0,1 В, нагрузка (600±12) Ом)
· на выходе «3» (дискретность 0,1 В, нагрузка (50±0,5) Ом)
|
0,01 - 9,99
10 - 100
0,5 - 5
|
Погрешность установки амплитуды А импульсов, не более:
· на выходе «1» на нагрузке сопротивлением (50±0,5) Ом:
o в основном диапазоне длительностей
o в дополнительном диапазоне длительностей
· на выходе «2» на внешней нагрузке (600 ± 12) Ом:
o в основном диапазоне длительностей
o в дополнительном диапазоне длительностей
· на выходе «3» на нагрузке сопротивлением (50±0,5) Ом:
o в основном диапазоне длительностей
o в дополнительном диапазоне длительностей
|
±( 0,03∙А + 2 мВ)
±(0,05∙А+4 мВ)
±0,1∙А;
±0,15∙А
±(0,05∙А+4 мВ)
±(0,075∙А+6 мВ)
|
Базовое смещение на выходе «1», В
Дискретность установки, В
Погрешность установки на вых. «1», мВ
|
±5
0,01
±(0,03U+2 мВ)
|
Сопротивление входа внешнего запуска, Ом, не более
КСВН входа на частоте 50 МГц, не более
|
50±5
2
|
Масса, (кг):
Габариты, (мм):
|
4
241х311х98
|
Заменяет
|
Г5-54, Г5-56, Г5-60, Г5-63, Г5-66, Г5-67,Г5-72, Г5-79, Г5-82, Г5-84, Г5-88, Г5-89, Г5-90
|
