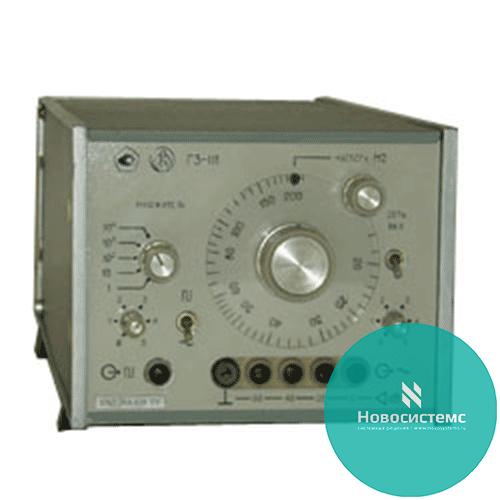

Низкочастотный генератор Г3-111


Производитель
Гарантия
12 месяцев
(если иной срок не предусмотрен производителем)
Требуется уточнить цену
В корзину
Купить в один клик
  • Информация о товаре
  • Технические характеристики
  • Комплект поставки
  • Аналоги
  • Оплата и доставка

ООО «Новосистемс» реализует генератор Г3-111 с размером корпуса 152 * 120 * 308 миллиметров. Это — источник электрических сигналов прямоугольной, а также синусоидальной формы. Модель Г3-111 удобно использовать для испытания и настройки радиоаппаратуры, работающей в следующих диапазонах:

  • ультразвуковом;
  • средневолновом;
  • звуковом.

Можно синхронизировать частоту генератора Г3-111 внешним сигналом, имеющим произвольную форму. В приборе присутствует встроенная система стабилизации выходного напряжения. За счет этого обеспечивается равномерность ЛЧХ устройства.

Следует отметить основные характеристики генератора Г3-111, масса которого составляет пять килограммов:

  • устройство работает в диапазоне частот 20–2 000 000 Гц;
  • основная погрешность прибора, которая возникает при установке частоты, составляет ± [1 + (50 / f)] %;
  • ослабление выходного напряжения, характерное для устройства, равно –60 дБ с дискретностью 20 дБ, а плавно регулируемое — 22 дБ;
  • изменение выходного напряжения, возникающее при перестройке частоты, составляет ± 5 % (свыше 100 кГц) или ± 1,5 % (20 Гц – 100 кГц);
  • потребляемая прибором мощность — 20 ВА;
  • выходное напряжение — 5 вольт (600 Ом).

Также следует обозначить коэффициент гармоник:

  • 0,5 % — при 20–200 Гц, 20 000 – 200 000 Гц;
  • 0,3 % — при 200 – 20 000 Гц;
  • 1,0 % — при 200 000 Гц – 1 000 000 Гц;
  • 2,0 % — при 1 000 000 – 2 000 000 Гц.

Характеристики создаваемого прямоугольного сигнала:

  • скважность — 2;
  • амплитуда — 10 вольт;
  • длительность среза и фронта равна 100 нс.

Менеджеры ООО «Новосистемс» оперативно рассчитают стоимость Вашего заказа, а также расскажут, как купить оборудование.
