Описание:

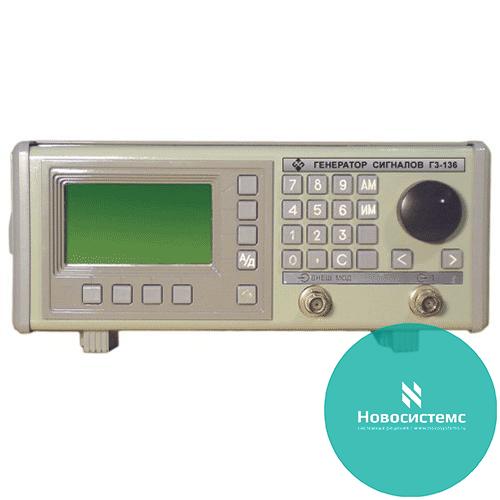

Г3-136 - Предназначен для формирования гармонических сигналов прецизионной частоты с высокой точностью и стабильностью по частоте в диапазоне частот от 0,01 Гц до 10 МГц в жестких условиях эксплуатации. В диапазоне частот от 10 Гц до 200 кГц коэффициент гармоник не более 0,03 %. Уровень модуляционных и комбинационных составляющих не более – 70 дБ от несущей. Имеет дополнительные выходы сигнала прямоугольной формы с уровнями ТТЛ и сигнала опорной частоты 5 МГц.

Основные технические характеристики:

Параметры Значение
Диапазон частот 0,01 Гц - 10 МГц
Дискретность перестройки частоты 0,001 Гц до 500 кГц ;
0,02 Гц от 500 кГц до 10 МГц
Нестабильность выходной частоты F за 12 мес. 5 ·10 -8 F,
за 15 мин 10 -9 F
Абсолютная погрешность установки частоты ±5·10-8
Выходное сопротивление <5 Ом; 50 Ом; 600 Ом
Режимы работы НК
АМ, ИМ (диапазон модулирующих
от 10 Гц до 30 кГц)
Диапазон установки выходного напряжения:
а) При выходном сопротивлении генератора 5 Ом
на нагрузке 50 Ом
в диапазоне частот 0,01 Гц – 5 МГц
в диапазоне частот 5 – 10 МГц
на нагрузке 600 Ом
в диапазоне частот 0,01 Гц – 5 МГц
в диапазоне частот 5 – 10 МГц
При выходном сопротивлении генератора 50 Ом
на нагрузке 50 Ом
в диапазоне частот 0,01 Гц – 5 МГц
в диапазоне частот 5 – 10 МГц
на нагрузке 600 Ом
в диапазоне частот 0,01 Гц – 5 МГц
в диапазоне частот 5 – 10 МГц
в) При выходном сопротивлении генератора 600 Ом
на нагрузке 600 Ом
в диапазоне частот 0,01 Гц – 5 МГц
в диапазоне частот 5 – 10 МГц



10 мВ – 5 В
10 мВ – 2,5 В

10 мВ – 10 В
10 мВ – 5 В


200 мкВ – 5 В
200 мкВ – 2,5 В

200 мкВ – 9 В
200 мкВ – 4,5 В


200 мкВ – 5 В
200 мкВ – 2,5 В
Дискретность установки напряжения, мВ 0,001 - 1
Погрешность установки уровня (3 - 9) %
Уровень модуляционных и комбинационных помех не более - 70 дБ
