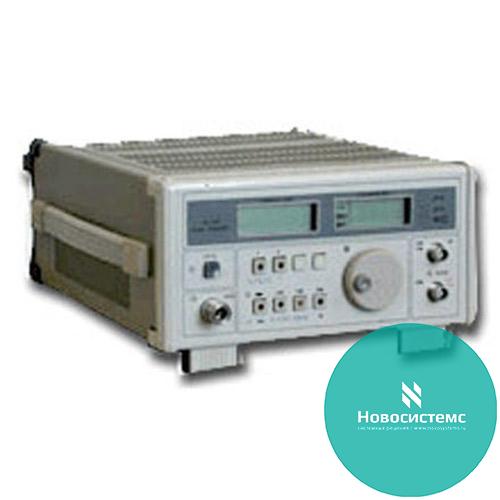

Г4-198 генератор сигналов высокочастотный

Г4-198 генератор сигналов высокочастотный
Производитель
Гарантия
12 месяцев
(если иной срок не предусмотрен производителем)
Требуется уточнить цену
В корзину
Купить в один клик
Заказать поверку/калибровку
Задать вопрос
  • Информация о товаре
  • Технические характеристики
  • Комплект поставки
  • Аналоги
  • Оплата и доставка
Описание:

Генераторы сигналов высокочастотные, переносные Г4-198 применяются в качестве источников СВЧ колебаний в режиме немодулированных колебаний (НК), импульсной модуляции (ИМ), частотной модуляции (ЧМ), амплитудной модуляции (AM). Встроенная в прибор однокристальная микро-ЭВМ полностью автоматизирует процесс управления прибором, производит набор и установку параметров, исключает установку запрещенных режимов, устанавливает отсчет параметров в заданных единицах.

Дистанционное управление осуществляется через КОП. Генераторы обеспечивают калибровку измерителей мощности, измерение потерь, ослаблении, КСВН, могут быть использованы в качестве СВИП-генераторов при панорамных измерениях, измерениях параметров радиотехнических цепей. Наличие в составе прибора внутреннего импульсного генератора позволяет использовать, генераторы для настройки радиолокационных систем. Генераторы могут широко использоваться в различных военных радиотехнических системах, где к изделиям предъявляются жесткие требования по диапазону рабочих температур, влажности, вибрации.

Технические характеристики Г4-198:



Диапазон частот

Г4-198

12,05...17,85 ГГц

Погрешность установки частоты

±0,5 %

Нестабильность частоты за 15 мин.



через 60 мин после включения

10e-4 fн


Параметры выходного напряжения



Уровень выходной мощности

Г4-198

20 мВт

Пределы регулирования уровня выходной мощности



с дискретностью 0,1 дБ

0...30 дБ

Погрешность установки выходной мощности

±1,5 дБ

Уровень мощности с дополнительного выхода



(с пределами регулирования 20 дБ)

не менее 1 мВт.


Параметры модуляции

Частотная модуляция:



  диапазон внешних модулирующих частот

0,05...10 кГц

  пределы установки девиации частоты

0,1...25 МГц

  погрешность установки девиации

15...25%

Амплитудная модуляция:



  диапазон внешних модулирующих частот

0.05...3 кГц

  частота внутреннего модулятора

1000 Гц

  паразитная АМ в режиме НК

0,3 %

Пределы установки коэффициента AM

1 ...30%

Погрешность установки коэффициента AM

±20%

Импульсная модуляция:


  частота следования внешних импульсов

50 Гц...200 кГц

  длительность импульсов

0,1 мкс...100 мс

  подавление сигнала в паузе

-60 дБ

  частоты внутреннего "меандра"

1; 10; 100 кГц

  частоты следования импульсов 0,4 мкc



  от внутреннего источника

0,2; 2; 20 кГц

Электронная перестройка частоты:


полоса свипирования

от 10 МГц до полного диапазона рабочих частот

время свипирования

20, 80 мс,  1 с


Прочие параметры

Сопротивление нагрузки


50 Ом

Интервал рабочих температур

-10...+50 °С

Питание от сети 50 Гц
400 Гц

220 В ±10 %
115 В ±5 %

Потребляемая мощность

60 В*А

Габаритные размеры

240х120х300 мм

Масса

7 кг

Время непрерывной работы

16 ч

Средняя наработка на отказ

10 000 ч

Технический ресурс

10 000 ч

Срок службы

15 лет
