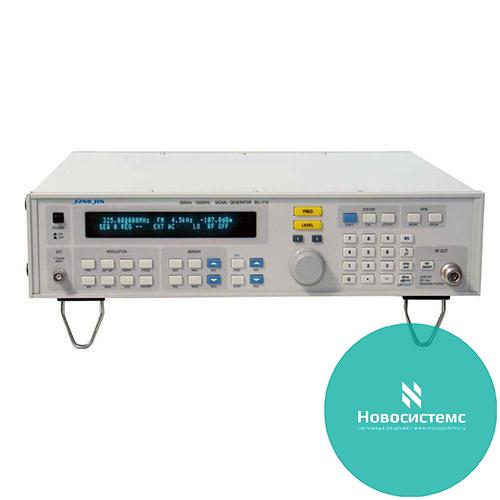

Г4-218/1 генератор сигналов ВЧ
Производитель
Гарантия
12 месяцев
(если иной срок не предусмотрен производителем)
(если иной срок не предусмотрен производителем)
Требуется уточнить цену
В корзину
Купить в один клик
Заказать поверку/калибровку
Задать вопрос
- Информация о товаре
- Технические характеристики
- Комплект поставки
- Аналоги
- Оплата и доставка
Описание:
Генератор сигналов ВЧ Г4-218/1: Частотный диапазон 200 кГц … 1000 МГц; Погрешность установки частоты: ±2·10-7; Нестабильность частоты: ±1·10-8; Прямой цифровой синтез сигналов; Низкий уровень фазовых шумов; Высокое разрешение выходной частоты (1 Гц); Девиация частоты до 100 кГц (разр. 0,1 кГц); Коэффициент АМ до 100 % (разр. 0,1 %); Широкий диапазон установки выходного уровня (-127…13 дБм); Защита выхода от внешнего источника (25 Вт максимально); Запись в память до 300 профилей; Интерфейсы: GPIB, RS-232C; Масса 14 кг.
Технические характеристики генератора сигналов ВЧ Г4-218/1:
|
Параметр
|
Значения
|
|
ВЫХОДНАЯ ЧАСТОТА
|
|
|
Диапазон
|
200 кГц … 1000 МГц
|
|
Дискретность установки
|
1 Гц
|
|
Погрешность установки
|
± 2 x 10-7
|
|
Нестабильность частоты
|
± 1,0 х 10-8
|
|
ВЫХОДНОЙ УРОВЕНЬ
|
|
|
Диапазон
|
Минус 127…13 дБм на нагрузку 50 Ом
|
|
Дискретность установки
|
0,1 дБ
|
|
Погрешность установки уровня
|
± 0,8 дБ (типичная); ± 1,2 дБ при уровне 0 дБм
|
|
Погрешность установки ослаблений аттенюатора
|
± 1,0 дБ (минус 4. ..13 дБм)
± 1,5 дБ (минус 4.. .минус 37 дБм) ± (1,5 дБ + 0,1 дБ/10 дБ) (минус 37...минус 127 дБм) |
|
Гармоники несущей
|
≤ минус 30 дБ при уровне не превышающем 10 дБм
|
|
Субгармоники
|
≤ минус 25 дБс (> 550 МГц)
|
|
Негармонические составляющие
|
≤ минус 50 дБс (< 137,5 МГц);
≤ минус 60 дБс (137,5…1000 МГц) |
|
Плотность фазовых шумов
|
< 120 дБс/Гц при отстройке на 20 кГц от несущей 500 МГц
|
|
КСВН
|
< 1,5
|
|
Выходное сопротивление
|
50 Ом
|
|
ПАРАЗИТНАЯ МОДУЛЯЦИЯ НЕМОДУЛИРОВАННОГО СИГНАЛА
|
|
|
Паразитная ЧМ
|
< 30 Гц (< 137,5 МГц)
< 5 Гц (137,5…275 МГц) < 10 Гц (275…550 МГц) < 20 Гц (550…1000 МГц) |
|
Паразитная АМ
|
< -65 дБс в полосе 50 Гц…15 кГц
|
|
МОДУЛЯЦИЯ
|
|
|
Внутренняя модуляция
|
10 Гц…20 кГц с шагом 10 Гц (до 10 кГц), 100 Гц (10…20 кГц)
Фиксированные частоты: 400 Гц; 1 кГц; 3 кГц |
|
Погрешность установки
|
± 1 % (100 Гц...20 кГц); ± 5 % (до 100 Гц)
|
|
Внешняя модуляция
|
АМ: 50 Гц…20 кГц
ЧМ: 50 Гц…100 кГц Вход: 600 Ом; 1,5 В пик. (относительно 1 кГц) |
|
ЧМ СИГНАЛ
|
|
|
Девиация частоты
|
0,0…100 кГц
|
|
Дискретность установки
|
0,1 кГц
|
|
Погрешность установки
|
± 10 % при значении девиации 0,6. ..1,6 кГц
± 15 % при значении девиации 1,6. ..100 кГц |
|
Коэффициент гармоник огибающей
|
< 2 % (частота модуляции 1 кГц; девиация 75 кГц)
|
|
Паразитная АМ
|
< 2 % (1…1000 МГц, модуляция 1 кГц, макс. девиация)
|
|
АМ СИГНАЛ
|
|
|
Коэффициент АМ
|
0,0…100 % (уровень несущей ≤ 7 дБм)
|
|
Дискретность установки
|
0,1 %
|
|
Погрешность установки
|
От ± 5 % при коэф. AM до 90 %
|
|
Коэффициент гармоник огибающей
|
< 10 % (5...50 %)
< 20 % (50...90 %) |
|
ОБЩИЕ ДАННЫЕ
|
|
|
Защита выхода
|
Обеспечивается защита при подаче от внешнего источника: до 25 Вт, до 25 В постоянное
|
|
Габаритные размеры
|
115 х430 х 410 мм
|
|
Напряжение питания
|
115 / 230 В, 50 / 60 Гц
|
|
Масса
|
14 кг
|
