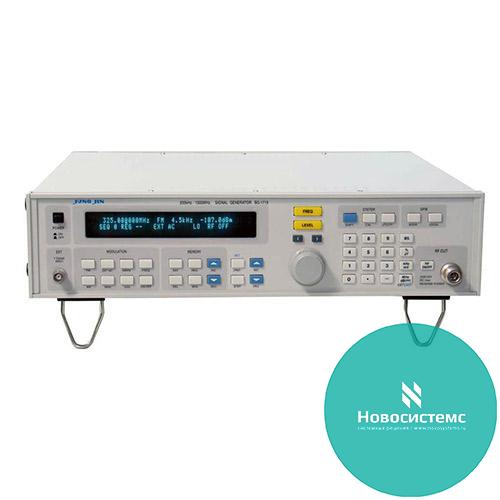

Г4-218 генератор сигналов ВЧ


Производитель
Гарантия
12 месяцев
(если иной срок не предусмотрен производителем)
Требуется уточнить цену
В корзину
Купить в один клик
  • Информация о товаре
  • Технические характеристики
  • Комплект поставки
  • Аналоги
  • Оплата и доставка
Описание:
Назначение генератора сигналов ВЧ Г4-218:
Генератор сигналов ВЧ Г4-218: Частотный диапазон 200 кГц … 1000 МГц; Погрешность установки частоты: ±2·10-6; Нестабильность частоты: ±1·10-7; Прямой цифровой синтез сигналов; Низкий уровень фазовых шумов; Высокое разрешение выходной частоты (1 Гц); Девиация частоты до 100 кГц (разр. 0,1 кГц); Коэффициент АМ до 100 % (разр. 0,1 %); Широкий диапазон установки выходного уровня (-127…13 дБм); Защита выхода от внешнего источника (25 Вт максимально); Запись в память до 300 профилей; Интерфейсы: GPIB, RS-232C; Масса 14 кг.

Технические характеристики генератора сигналов ВЧ Г4-218:
Параметр
Значения
ВЫХОДНАЯ ЧАСТОТА
Диапазон
200 кГц … 1000 МГц
Дискретность установки
1 Гц
Погрешность установки
± 2 x 10-8
Нестабильность частоты
± 1,0 х 10-7
ВЫХОДНОЙ УРОВЕНЬ
Диапазон
Минус 127…13 дБм на нагрузку 50 Ом
Дискретность установки
0,1 дБ
Погрешность установки уровня
± 0,8 дБ (типичная); ± 1,2 дБ при уровне 0 дБм
Погрешность установки ослаблений аттенюатора
± 1,0 дБ (минус 4. ..13 дБм)
± 1,5 дБ (минус 4.. .минус 37 дБм)
± (1,5 дБ + 0,1 дБ/10 дБ) (минус 37...минус 127 дБм)
Гармоники несущей
≤ минус 30 дБ при уровне не превышающем 10 дБм
Субгармоники
≤ минус 25 дБс (> 550 МГц)
Негармонические составляющие
≤ минус 50 дБс (< 137,5 МГц);
≤ минус 60 дБс (137,5…1000 МГц)
Плотность фазовых шумов
< 120 дБс/Гц при отстройке на 20 кГц от несущей 500 МГц
КСВН
< 1,5
Выходное сопротивление
50 Ом
ПАРАЗИТНАЯ МОДУЛЯЦИЯ НЕМОДУЛИРОВАННОГО СИГНАЛА
Паразитная ЧМ
< 30 Гц (< 137,5 МГц)
< 5 Гц (137,5…275 МГц)
< 10 Гц (275…550 МГц)
< 20 Гц (550…1000 МГц)
Паразитная АМ
< -65 дБс в полосе 50 Гц…15 кГц
МОДУЛЯЦИЯ
Внутренняя модуляция
10 Гц…20 кГц с шагом 10 Гц (до 10 кГц), 100 Гц (10…20 кГц)
Фиксированные частоты: 400 Гц; 1 кГц; 3 кГц
Погрешность установки
± 1 % (100 Гц...20 кГц); ± 5 % (до 100 Гц)
Внешняя модуляция
АМ: 50 Гц…20 кГц
ЧМ: 50 Гц…100 кГц
Вход: 600 Ом; 1,5 В пик. (относительно 1 кГц)
ЧМ СИГНАЛ
Девиация частоты
0,0…100 кГц
Дискретность установки
0,1 кГц
Погрешность установки
± 10 % при значении девиации 0,6. ..1,6 кГц
± 15 % при значении девиации 1,6. ..100 кГц
Коэффициент гармоник огибающей
< 2 % (частота модуляции 1 кГц; девиация 75 кГц)
Паразитная АМ
< 2 % (1…1000 МГц, модуляция 1 кГц, макс. девиация)
АМ СИГНАЛ
Коэффициент АМ
0,0…100 % (уровень несущей ≤ 7 дБм)
Дискретность установки
0,1 %
Погрешность установки
От ± 5 % при коэф. AM до 90 %
Коэффициент гармоник огибающей
< 10 % (5...50 %)
< 20 % (50...90 %)
ОБЩИЕ ДАННЫЕ
Защита выхода
Обеспечивается защита при подаче от внешнего источника: до 25 Вт, до 25 В постоянное
Габаритные размеры
115 х430 х 410 мм
Напряжение питания
115 / 230 В, 50 / 60 Гц
Масса
14 кг
Комплект поставки Г4-218:
Наименование
Количество
1.
Генератор сигналов ВЧ Г4-218
1
2.
Сетевой шнур
1
3.
Соединительный кабель N-типа
1
4.
Предохранитель
1
5.
Руководство по эксплуатации
1
