АНР-3125 генератор телевизионных измерительных сигналов


Производитель
Гарантия
12 месяцев
(если иной срок не предусмотрен производителем)
24 485 руб.
В корзину
Купить в один клик
  • Информация о товаре
  • Технические характеристики
  • Комплект поставки
  • Аналоги
  • Оплата и доставка
Описание:

Прибор предназначен для измерения основных качественных показателей телевизионных трактов линий связи, радиопередающих телевизионных станций, трактов аппаратно-студийных комплексов, радиорелейных, тропосферных и космических линий связи чёрно-белого и цветного телевидения по периодическим испытательным сигналам в соответствии с ГОСТ 18471-83. Генератор формирует периодические сигналы, предусмотренные ГОСТ 18471-83, а также любые измерительные сигналы, состоящие из стандартных элементов измерительных сигналов по ГОСТ 18471-83 размером до 25 строк. Задание формы и параметров сигналов производится пользователем с помощью компьютера. Дополнительно прибор также вырабатывает выходной сигнал для синхронизации запуска других приборов. Прибор предназначен для работы с компьютером по интерфейсам LPT в режиме EPP и USB 1.1.

Генератор обеспечивает:
  • Выдачу на первом аналоговом выходе синхронизирующих и гасящих импульсов строк в соответствии со стандартом SECAM, периодических сигналов по ГОСТ 18471-83, а также любых измерительных сигналов, состоящих из стандартных элементов измерительного сигнала, предусмотренных ГОСТ 18471-83, размером до 25 строк;
  • Выдачу на втором аналоговом выходе синхронизирующих и гасящих импульсов строк в соответствии со стандартом SECAM;
  • Выдачу на цифровом выходе сигналов синхронизации прямоугольной формы с амплитудой, соответствующей уровню ТТЛ на нагрузке 1 кОм, длительностью не менее 25 нс;
  • Возможность плавной регулировки амплитуды видеосигнала (уровень белого), синхронизирующих импульсов строк и уровень чёрного; исключение синхронизирующих и гасящих импульсов строк из сигнала;
  • Синхронизацию с внешними устройствами;
  • Запись и чтение данных в файлы и из файлов как в универсальном текстовом формате, так и в графическом виде;
  • Обработку полученных данных с помощью внешних редакторов;
  • Распечатку полученных данных на принтере;
  • Выбор и настройку пользовательского интерфейса;
  • Возможность сохранения и считывания настроек прибора.
Технические характеристики:
  • Количество аналоговых выходов: 2
  • Количество цифровых выходов: 1
  • Максимальное количество строк в сигнале: 25
  • Номинальная амплитуда сигнала (на нагрузке 75 Ом): –0,3 В...+0,7 В
  • Пределы регулирования амплитуды видео сигнала: 0,25 В...1,5 В
  • Пределы регулирования амплитуды «уровня чёрного»: 0 В...1,5 В
  • Пределы регулирования амплитуды синхросигналов: 0 В...–0,5 В

Выбор марки

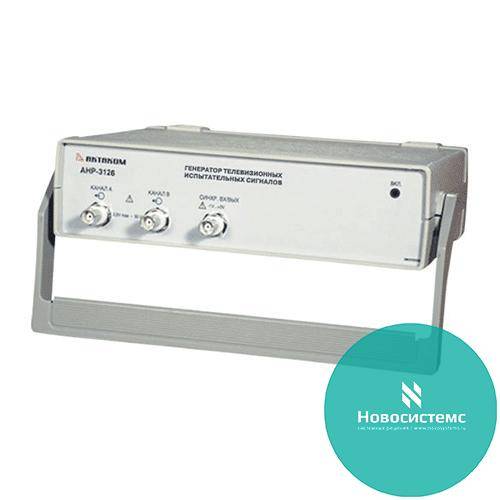

Рекомендуем посмотреть: АНР-3126 генератор телевизионных испытательных сигналов
