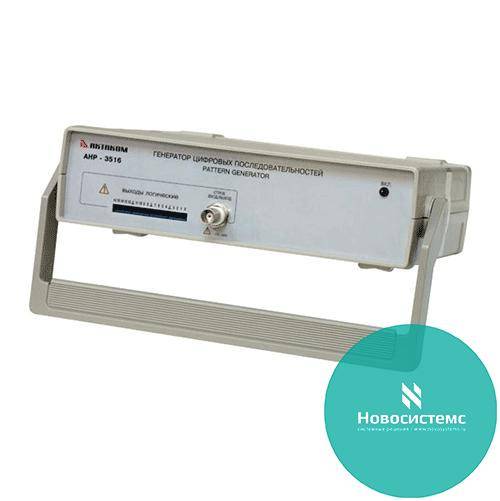

АНР-3516 генератор цифровых последовательностей

АНР-3516 генератор цифровых последовательностей
Производитель
Гарантия
12 месяцев
(если иной срок не предусмотрен производителем)
24 485 руб.
В корзину
Купить в один клик
Заказать поверку/калибровку
Задать вопрос
  • Информация о товаре
  • Технические характеристики
  • Комплект поставки
  • Аналоги
  • Оплата и доставка
Описание:

16-канальный генератор цифровых последовательностей обеспечивает формирование цифровых тестовых последовательностей параллельно- последовательного кода. Прибор предназначен для работы в автоматизированных системах тестирования и диагностики цифровых схем и устройств с использованием персонального компьютера. Использование генератора паттернов позволяет значительно сократить время диагностики, тестирования или испытаний разрабатываемых устройств.

Технические характеристики генератора АНР-3516:
  • 16 цифровых каналов;
  • Длина памяти на канал 256 кбит;
  • Частота внутреннего тактирования 2 Гц...100 МГц;
  • Частота внешнего тактирования до 50 МГц;
  • Амплитуда выходного напряжения 1,8...4,3 В с шагом 1,2 мВ;
  • Требования к нагрузке выходов цифровых каналов: 200 Ом, 20 пФ;
  • Внешняя синхронизация;
  • Запуск внешних устройств;
  • Предельные значения напряжения на входах внешнего тактирования и синхронизации –1...+6 В;
  • Регулируемые пороги срабатывания при внешней синхронизации/тактировании;
  • Питание +6 В / ~220 В / 50 Гц, 15 Вт;
  • Интерфейс USB 1.1;
  • Габаритные размеры 260x210x70 мм;
  • Масса не более 2 кг.
Стандартная версия программного обеспечения AHP-3516-SW обеспечивает следующие функции :
  • Возможность редактирования цифрограмм графическим и табличным способами;
  • Возможность заполнения цифрограммы аналоговыми формами;
  • Возможность работы с блоками данных;
  • Работа в режиме счетчика;
  • Работа в режиме генератора псевдослучайной последовательности;
  • Работа в пошаговом режиме;
  • Управление синхронизацией и тактированием;
  • Управление выходным напряжением и порогами срабатывания;
  • Управление частотой дискретизации;
  • Сохранение цифрограммы в файл и чтение цифрограммы из файла;
  • Установка цветовой схемы;
  • Печать текущих изображений;
  • Изменение названия любого канала на пользовательское.
Комплект поставки АНР-3516:
Наименование
Количество
1.
Прибор
1
2.
Блок питания
1
3.
USB кабель для соединения с ПК
1
4.
Набор соединительных проводов
1
5.
Краткое руководство по установке и паспорт
1
6.
Руководство по эксплуатации и программное обеспечение под Windows XP (компакт-диск)
1

Дополнительная комплектация АНР-3516:

1. АСЕ-1008 интерфейсный модуль для связи с ПК по USB.
2. Набор сигнальных миниклипс АСА-2550.
3. Набор сигнальных микроклипс АСА-2653.
