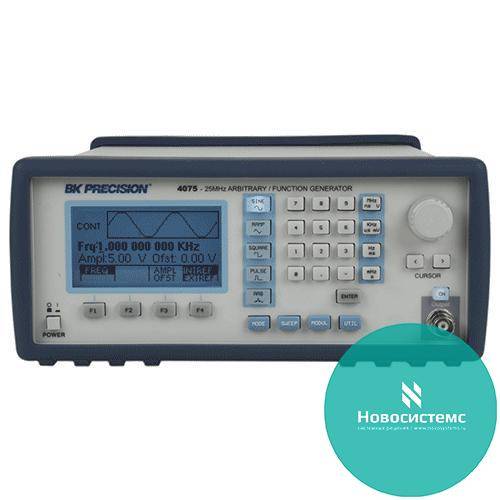

BK 4075 - Генератор сигналов произвольной формы, 25 МГц

BK 4075 - Генератор сигналов произвольной формы, 25 МГц
Производитель
Гарантия
12 месяцев
(если иной срок не предусмотрен производителем)
Требуется уточнить цену
В корзину
Купить в один клик
Заказать поверку/калибровку
Задать вопрос
  • Информация о товаре
  • Технические характеристики
  • Комплект поставки
  • Аналоги
  • Оплата и доставка

Описание:

1-канальный генератор сигналов произвольной формы, 14-бит, 100 Мвыб/сек, 400 тыс. точек, синусоидальные сигналы 25 МГц/сигналы прямоугольной формы (меандры) 25 МГц. Типы сигнала: заданный импульс, пилообразный, треугольник, шумовой, Sin(x)/x, экспонента и гауссов сигнал. Модуляция AM, FM и FSK. Разрешение по амплитуде от 10 мВ до 10 В

Модель 4075 представляет собой универсальный высокоэффективный генератор сигналов произвольной формы с наибольшей в своем классе емкостью произвольной памяти. Этот генератор объединяет в себе способность точно и достоверно генерировать любые возможные сигналы произвольной формы и архитектуру DDS (прямой цифровой синтез) и при этом использовать обычные функции традиционного генератора. Сигналы произвольной формы обладают 14-битным разрешением, частотой выборки 100 Мвыб/сек и длиной записи 400 000 точек. Сигналы могут выдаваться в режиме непрерывной генерации, по строб-импульсу, в пакетном режиме, а также по условию запуска. Управление осуществляется непосредственно с удобной для пользователя передней панели. Приборами можно управлять дистанционно с помощью SCPI-команд (стандартные команды для программируемых приборов) через интерфейс RS232.

Расширенные функциональные возможности, такие как внешняя или внутренняя модуляция AM, FM или FSK, наряду с универсальными возможностями развертки и генерированием импульсов с регулируемыми фронтами, делают эти генераторы пригодными для использования в самых разных сферах, включая проектирование электронной аппаратуры, функциональное тестирование, моделирование работы датчиков или генерирование модулированных сигналов I/Q.

Общие характеристики и преимущества
  • Генератор сигналов произвольной формы, 14-бит, 100 Мвыб/сек, 400 тыс. точек
  • Синусоидальные сигналы 25 МГц/Сигналы прямоугольной формы (меандры) 25 МГц
  • Типы сигнала: заданный импульс, пилообразный, треугольник, шумовой, Sin (x)/x, экспонента и гауссов сигнал
  • Модуляция AM, FM и FSK
  • Разрешение по амплитуде от 10 мВ до 10 В
  • Большой графический ЖК-дисплей обеспечивает детальное отображение выходных сигналов
  • Полностью программируемые маркеры
  • Полностью защищенный выход
  • Калибровка без открытия корпуса
  • В комплект поставки включено ПО для корректирования сигналов произвольной формы
  • Набор SCPI-команд
  • Имеются модификации с GPIB (КОП), поставляемые под заказ
  • Оба канала полностью функциональны. Все параметры сигнала, такие как частота, амплитуда и смещение, могут задаваться по отдельности.
Опции
Модель 4075 с интерфейсом GPIB: Номер модели для заказа 4075GPIB
Стандартный комплект поставки:
  • компакт-диск, содержащий руководство пользователя с ПО Wave-X;
  • кабель последовательного интерфейса, не требующий применения модема;
  • сетевой шнур.
Технические характеристики:

4075
4078
Каналы
1 канал
2 канала
Частотные параметры сигнала
Синусоидальный сигнал
от 1 mГц (мкГц) до 25 МГц
Меандр
от 1 mГц до 25 МГц
Треугольный, пилообразный сигнал
от 1 mГц до 5 МГц
Импульсный сигнал
от 1 мГц до 10 МГц
Погрешность
0,002% (20 ppm)
Разрешение
12 знаков или 1 mГц
Произвольная форма сигнала
Предусмотренные формы сигнала
Синусоидальный, треугольный, прямоугольный (меандр), шумовой, пилообразный (нарастание/спад), sin(X)/X, с экспоненциальным фронтом и срезом, гауссов сигнал
Длина записи сигнала
от 2 до 400 000 точек
Разрешение по вертикали
14 бит (16 384 уровня)
Уровень шума
Добавить от 1% до 100% к выходному сигналу
Частота дискретизации
100 Мвыб/сек, частота выполнения точек регулируется в диапазоне
10 нс - 50 сек
Частота
Погрешность: 0,02% (20 ppm)
Разрешение: 4 знака
Характеристики выходного сигнала
Диапазон амплитуд
от 10 мВ до 10 В пик-пик на нагрузке 50 Ом
Разрешение по амплитуде
3 знака (1000 импульсов счета)
Погрешность
(по отношению к уровню на 1 кГц)
± 1% ± 1 мВ
Амплитудная неравномерность
(по отношению к уровню на 1 кГц)
± 0,2 дБ на частоте до 1 МГц
± 1 дБ на частоте до 25 МГц
Диапазон смещения
± 5 В на нагрузке 50 Ом, в зависимости от уставки амплитуды
Разрешение смещения
10 мВ с разрешением 3 знака
Погрешность смещения
± 1 % ± 10 мВ на нагрузке 50 Ом
Выходной импеданс
Обычно 50 Ом
Защита выхода
Выход прибора защищен от коротких замыканий и номинального аварийного напряжения, подаваемого на основной выходной разъем
Параметры сигнала
Нелинейные гармонические искажения (синус)
DC-20 кГц, -65 дБ ниже несущей
от 20 кГц до100 кГц, 60 дБ ниже несущей
от 100 кГц до 5 МГц, -45 дБ ниже несущей
от 5 МГц до 25 МГц, -30 дБ ниже несущей
Паразитный сигнал (синус)
DC-1 МГц < -60 дБ ниже несущей
Время нарастания/спада (меандр, импульсный сигналы)
< 12 нс (от 10% до 90%) при полной амплитуде на нагрузке 50 Ом
Регулируемая скважность
от 20% до 80% на частоте < 5 МГц (меандр)
от 40% до 60% на частоте < 10 МГц (меандр)
50% на частоте > 10 МГц (меандр)
Регулируемая симметрия
от 10% до 90% на частоте < 5 МГц (треугольный сигнал)
Симметрия при 50%
< 1% + 5 нс
Линейность (треугольный сигнал, пилообразный сигнал)
< 0,1% пиковой мощности (от 1 mГц до 250 кГц)
Длительность импульса
(период 10 mс – 0,1 mс)
20 нс < (период - 20 нс)
разрешение 10 нс
Регулируемая длительность фронта
(период 100 mс – 0,16 mс)
100 нс < Длительность импульса/0,625 (скважность 50%)
разрешение 10 нс
Рабочие режимы
Непрерывный
Выдача сигналов с запрограммированными параметрами происходит непрерывно
По условию запуска
Выдача сигналов происходит по запуску от внутреннего или внешнего источника, после чего генерируется один цикл сигнала по заранее запрограммированным параметрам. Частота– до 10 МГц для сигналов произвольной формы; и 5 МГц – в режиме DDS
По строб-импульсу
Аналогичный режиму по условию запуска, за исключением того, что сигнал генерируется на время действия стробирующего импульса. Последний начатый цикл завершен.
Пакетный
от 2 до 999 999 циклов
Фазовый
от -369,0 до 360 градусов с разрешением 0,1 градус
Источник запуска
Источник запуска может быть внешним, внутренним или ручным.
Диапазон частот при запуске от внутреннего источника – от 0,1 Гц до 1 МГц
(1mс – 10 сек)
Параметры модуляции
Амплитудная модуляция
Внутренний источник сигнала
от 0,1% до 20 кГц, синус, меандр или треугольник,
переменная модуляция от 0% до 100%
Внешний источник сигнала
5 В пик-пик при коэффициенте модуляции 100%, входной импеданс 10 кОм
Частотная модуляция
Внутренний источник сигнала
Синусоидальная волна 0,1 Гц - 20 кГц, меандр или треугольник
Внешний источник сигнала
5 В пик-пик при девиации 100%, входной импеданс 10 кОм
Свипирование (развертка частоты)
Форма развертки
Линейная и логарифмическая, вверх или вниз
Время развертки
от 20 мс до 500 сек
Запуск
от внутреннего источника, от внешнего источника, непрерывный или по строб-импульсу
Входы/выходы
Trigger IN
TTL-совместимый
Максимальная частота 10 МГц
Максимальная длительность импульса 50 нс
Sync OUT
Импульс ТТЛ при запрограммированной частоте, импеданс источника 50 Ом
Modulation IN
5 В пик-пик при коэффициенте модуляции 100%
Входной импеданс 10 кОм
от DC до > мин. полосы пропускания 50 кГц
Marker OUT
Положительный ТТЛ импульс, программируемый пользователем в сигнал произвольной формы. Импеданс источника 50 Ом.
Reference IN-OUT
10 МГц, TTL-совместимый, вход или выход, для внешней синхронизации, выходной импеданс 50 Ом, а входной – 1 кОм
Запуск от внешнего источника
Повторение
от 1 mс до 100 сек
Разрешение
4 знака
Погрешность
± 0,02%
Общие характеристики
ЗУ
50 полноформатных настроек при выключенном питании
Память форм сигнала
400 000 точек во флэш-памяти
Размеры
213 x 88 x 300 мм (ширина x высота x глубина)
Масса
Приблизительно 3 кг
Источник питания
100 В переменного тока – 240 В переменного тока ± 10%, макс. 50 ВА
Температура
Рабочая: от 00С до +500С
В нерабочем состоянии: от -200С до +700С
Влажность
Относительная влажность 95% при температуре от 00С до +300С
ЭМС
В соответствии с требованиями директивы EN55011 к радиоактивному и кондуктивному излучению
Восприимчивость к электрическим разрядам
В соответствии с требованиями директивы EN55082
Требования безопасности
В соответствии с требованиями директивы EN61010, утвержденной ЕС
