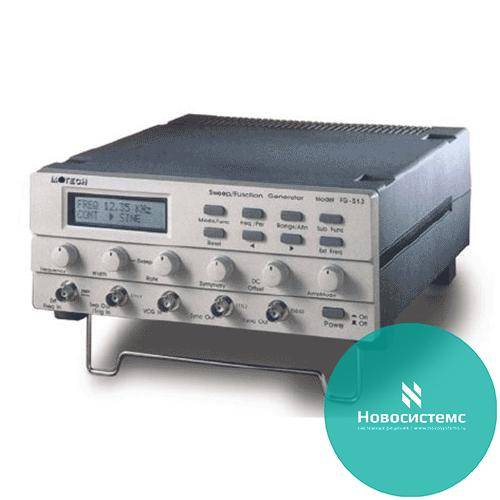

FG-513 генератор сигналов

FG-513 генератор сигналов
Производитель
Гарантия
12 месяцев
(если иной срок не предусмотрен производителем)
Требуется уточнить цену
В корзину
Купить в один клик
Заказать поверку/калибровку
Задать вопрос
  • Информация о товаре
  • Технические характеристики
  • Комплект поставки
  • Аналоги
  • Оплата и доставка
Описание:

Генераторы сигналов специальной формы. Генератор + Частотомер. Генератор: 0,2 Гц…15 МГц; синус, меандр, треугольник, пила, ТТЛ импульсы, пост. уровень; до10 В пик-пик (5 Вна 50 Ом), вых. аттенюатор (0/-20/-40/-60 дБ); синхровыход 0,2 Гц.90 МГц (ТТЛ импульсы); лин. и лог. свиппирование; регулировка асимметрии; синхрозапуск; стробирование; цифровая индикация частоты (4 разр.). Частотомер: 0,2 Гц…100 МГц (опция 100 МГц .2 ГГц); нестабильность ± 25 PPM (опция ± 2,5 PPM). Масса 5 кг

Краткие характеристики FG-513:
  • Частотный диапазон 2 Гц ... 13 МГц
  • Форма сигналов: синус, меандр, треугольник, пила, ТТЛ импульсы, постоянный уровень
  • Режимы генерации: непрерывно, синхрозапуск, стробирование
  • Внешнее управление частотой
  • Выход синхросигнала (ТТЛ импульсы)
  • Cинхросигнал: 2 Гц…24 МГц
  • Линейное и логарифмическое свипирование
  • Регулировка асимметрии и коэффициента заполнения
  • Встроенный 7-разрядный частотомер (частота, период)
  • Высокостабильный опорный генератор с температурной компенсацией ТСХО (опция)
  • Оптимальное соотношение цены и качества
Технические характеристики FG-513:
ХАРАКТЕРИСТИКИ
ПАРАМЕТРЫ
ЗНАЧЕНИЯ
ВЫХОДНЫЕ ПАРАМЕТРЫ
Частотный диапазон
2…20 Гц / 20…200 Гц / 0,2…2 кГц / 2…20 кГц / 20…200 кГц / 0,2…2 МГц / 2…13 МГц
Дискретность установки
4 разряда
Погрешность установки
± 0,01 % (до 100 кГц)
Выходной уровень
-5…5 Впик на 50 Ом (-10…10 Впик без нагрузки)
Аттенюатор
0 / 20 / 40 дБ; плавно 0…20 дБ
Постоянное смещение
-5…5 В на 50 Ом (-10…10 В без нагрузки)
Асимметрия формы
10…90 % (до 1 МГц)
Выходной импеданс
50 Ом (± 2 %)
СИНУСОИДАЛЬНЫЙ СИГНАЛ
Коэффициент гармоник
< 1 % (< 100 кГц)
< -30 дБ (100 кГц…2 МГц)
< -25 дБ (> 2 МГц)
ПРЯМОУГОЛЬНЫЙ СИГНАЛ
Длительность фронта/среза
< 25 нс (-5…5 В, 50 Ом)
Неравномерность и выбросы
< 10 % (-5…5 В, 50 Ом)
ТРЕУГОЛЬНЫЙ И ПИЛООБРАЗНЫЙ СИГНАЛ
Коэффициент нелинейности
< 1 % (до 100 кГц)
СВИПИРОВАНИЕ
Режимы свипирования
Линейное или логарифмическое
Глубина свипирования
1 : 10
Цикл свипирования
10 мс…5 с (100 Гц…0,2 Гц)
СИНХРОВЫХОД
Выходной импеданс
50 Ом (± 2 %)
Частотный диапазон
ТТЛ импульсы: 2 Гц…24 МГц
ВХОД ВНЕШНЕЙ СИНХРОНИЗАЦИИ
Мин. длительность импульсов
50 нс, ТТЛ-импульсы
Макс. частота импульсов
5 МГц
ВХОД ВНЕШНЕГО УПРАВЛЕНИЯ ЧАСТОТОЙ
Выходной импеданс
10 кОм (± 5 %)
Глубина регулирования
1 : 100 при входном уровне 0…10 В
ЧАСТОТОМЕР
Диапазон измерения
Частота: 5 Гц…100 МГц
Период: 0,2 с…10 нс
Дискретность измерения
7 разрядов
Погрешность измерения
± (10-5 + 1 ед. счета)
Измерительный вход
Чувствительность: 50 мВ ср.кв. (синусоида 50 МГц); 100 мВ ср.кв. (синусоида 100 МГц)
Аттенюатор: х1, х20
Фильтр: ФНЧ (вкл. / выкл.)
Опорный генератор
Частота: 10 МГц
Нестабильность: ± 10-5 (0 °С…50 °С)
Опорный генератор ТСХО (опция)
Тип: ТСХО (с температурной компенсацией)
Частота: 10 МГц
Нестабильность: ± 10-6 / год; ± 10-6 на 1 °С (0…40 °С); ± (5 х 10-7 ) при изменении напряжения питания на ± 5 %
ОБЩИЕ ДАННЫЕ
Напряжение питания
115 / 220 В, 50 / 60 Гц
Габаритные размеры
220 x 86 x 300 мм
Масса
3,5 кг
Комплект поставки
Шнур питания (1), руководство по эксплуатации
