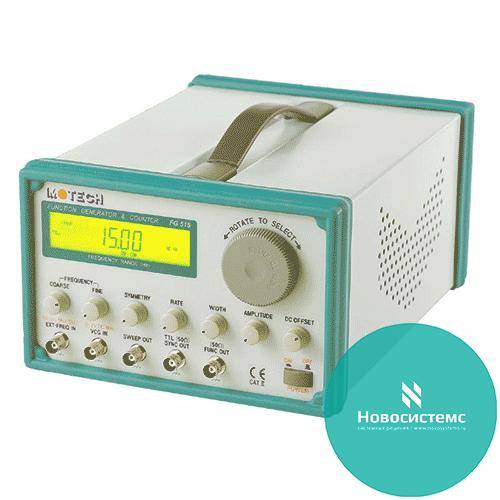

FG-515 генератор сигналов

FG-515 генератор сигналов
Производитель
Гарантия
12 месяцев
(если иной срок не предусмотрен производителем)
Требуется уточнить цену
В корзину
Купить в один клик
Заказать поверку/калибровку
Задать вопрос
  • Информация о товаре
  • Технические характеристики
  • Комплект поставки
  • Аналоги
  • Оплата и доставка
Описание:

Генератор + Частотомер. Генератор: 0,2 Гц…15 МГц; синус, меандр, треугольник, пила, ТТЛ импульсы, пост. уровень; до10 В пик-пик (5 Вна 50 Ом), вых. аттенюатор (0/-20/-40/-60 дБ); синхровыход 0,2 Гц...90 МГц (ТТЛ импульсы); лин. и лог. свиппирование; регулировка асимметрии; синхрозапуск; стробирование; цифровая индикация частоты (4 разр.). Частотомер: 0,2 Гц…100 МГц (опция 100 МГц ...2 ГГц); нестабильность ± 25 PPM (опция ± 2,5 PPM). Масса 5 кг.

Краткие характеристики FG-515:
  • Частотный диапазон 0,2 Гц ... 15 МГц
  • Сверхнизкий уровень нелинейных искажений (-30 дБ при f син. < 2 МГц) и собственных шумов
  • Установка частоты с точностью ±25 ppm и дискретностью 0,005 Гц
  • Форма сигналов: синус, прямоугольник, треугольник, "пила", ТТЛ импульсы, постоянный уровень
  • Минимальное < 15 нс время нарастания и спада прямоугольных импульсов во всем диапазоне амплитуд и частот
  • Режимы генерации: непрерывно, синхрозапуск, стробирование
  • Внешнее управление частотой
  • Выход синхросигнала (ТТЛ импульсы до 90 МГц)
  • Частота синхросигнала: 0,2 Гц…15 МГц
  • Линейное и логарифмическое свипирование (0,2 Гц…100 Гц)
  • Регулировка асимметрии и коэффициента заполнения
  • Встроенный 7½-разрядный частотомер (частота, период)
  • Высокостабильный опорный генератор с температурной компенсацией ТСХО ±2,5 ppm (опция)
  • Удобная работа в меню роторной кнопкой, оригинальная конструкция
Технические характеристики FG-515:
ХАРАКТЕРИСТИКИ
ПАРАМЕТРЫ
ЗНАЧЕНИЯ
ВЫХОДНЫЕ ПАРАМЕТРЫ
Частотный диапазон
0,2…2 Гц / 2…20 Гц / 20…200 Гц / 0,2…2 кГц / 2…20 кГц / 20…200 кГц / 0,2…2 МГц / 2…15 МГц
Дискретность установки
4 разряда
Погрешность установки
± 0,01 % (до 100 кГц)
Выходной уровень
-5…5 Впик на 50 Ом (-10…10 Впик без нагрузки)
Аттенюатор
0 / 20 / 40 / 60 дБ; плавно 0…20 дБ
Постоянное смещение
-5…5 В на 50 Ом (-10…10 В без нагрузки)
Асимметрия формы
20…80 % (до 1 МГц); 40…60 % (до 10 МГц)
Выходной импеданс
50 Ом (± 5 %)
СИНУСОИДАЛЬНЫЙ СИГНАЛ
Коэффициент гармоник
< 1 % (< 100 кГц)
< -30 дБ (100 кГц…2 МГц)
< -25 дБ (> 2 МГц)
ПРЯМОУГОЛЬНЫЙ СИГНАЛ
Длительность фронта/среза
< 15 нс (-5…5 В, 50 Ом)
Неравномерность и выбросы
< 5 % Впик-пик (-5…5 В, 50 Ом)
ТРЕУГОЛЬНЫЙ И ПИЛООБРАЗНЫЙ СИГНАЛ
Коэффициент нелинейности
< 1 % (до 100 кГц)
СВИПИРОВАНИЕ ПО ЧАСТОТЕ
Режимы свипирования
Линейное или логарифмическое
Глубина свипирования
1 : 10 (в пределах поддиапазона)
Цикл свипирования
10 мс…5 с (100 Гц…0,2 Гц)
СИНХРОВЫХОД (ТТЛ ИМПУЛЬСЫ)
Выходной импеданс
50 Ом (± 2 %)
Частотный диапазон
ТТЛ импульсы: 0,2 Гц…90 МГц
ВХОД ВНЕШНЕГО УПРАВЛЕНИЯ ЧАСТОТОЙ
Выходной импеданс
2 кОм (± 1 %)
Глубина регулирования
1 : 10 при входном уровне 0…1,8 В
ЧАСТОТОМЕР
Диапазон измерения
Частота: 0,2 Гц…100 МГц (100 МГц…2ГГц - опция)
Период: 0,2 с…10 нс
Дискретность измерения
7 Ѕ разрядов (формат индикации 7)
Погрешность измерения
± (25 ppm + 5 ед. счета)
Измерительный вход
Чувствительность: -22 дБм (до 75 МГц); -15 дБм (до 100 МГц) ; (-10 дБм /100МГц…2ГГц – опция)
Аттенюатор: х1 (выкл), х20 (вкл)
Фильтр: ФНЧ (вкл. / выкл.)
Опорный генератор
Частота: 10 МГц
Нестабильность: ± 25 ppm (23,5 °С ± 5 °С)
Опорный генератор ТСХО (опция)
Тип: ТСХО (с температурной компенсацией)
Частота: 10 МГц
Нестабильность: ± 2,5 ppm
ОБЩИЕ ДАННЫЕ
Напряжение питания
115 / 220 В, 50 / 60 Гц
Габаритные размеры
220 x 150 x 300 мм
Масса
5 кг
Комплект поставки
Шнур питания (1), руководство по эксплуатации
