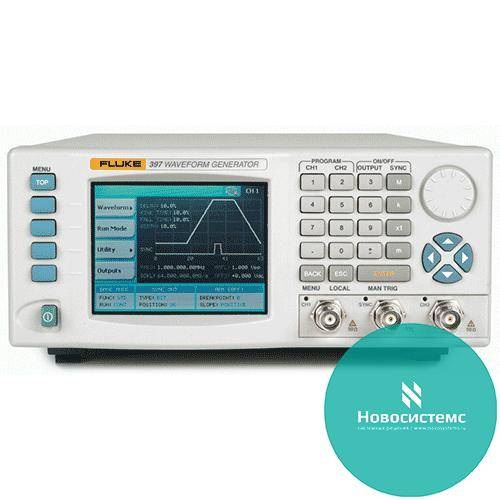

Fluke 397 – Генератор сигналов произвольной формы (125 Мвыб/с)
(если иной срок не предусмотрен производителем)
- Информация о товаре
- Технические характеристики
- Комплект поставки
- Аналоги
- Оплата и доставка
Описание:
125 Мвыб/с высокопроизводительные универсальные генераторы формы сигнала Одноканальная система 397 открывает новые возможности в конструировании универсальных генераторов формы сигнала. Обеспечивая невиданное ранее сочетание универсального генератора и синтезатора сигнала, а также многофункциональность,высокое разрешение, широкий частотный диапазон и превосходное соотношение производительность-цена,модель обладает целым рядом качеств,способных облегчить работу профессионалов во многих областях. 14-битное разрешение обеспечивает 16384 выходных уровней, благодаря чему 397 способно генерировать даже звуковые сигналы с превосходной достоверностью.14-битное разрешение позволяет генерировать видео и другие сложные формы сигналов с наложением малых деталей на сильный сигнал для испытания амплитудно-частотной характеристики принимающих систем.
Основные функции
- Частотный диапазон генерации произвольных форм сигналов от 100 мГц – 125 МГц
- Два канала
- Частота дискретизации: 125 МГц/с
- Генерация стандартных функций вплоть до 50 МГц
- Возможности модуляции: амплитудная модуляция, частотная модуляция, частотная манипуляция, частотная манипуляция с линейным нарастанием/падением
- 14-битное разрешение обеспечивает 16384 выходных уровня для генерации аудиосигналов с высоким качеством воспроизведения
- Мультисинхронизация подключенных устройств
- Беспрецедентная комбинация универсального генератора и синтезатора
- Функция сохранения форм сигналов: память на 4 миллион точек
- Генерация сигналов: синус, сигнал синхронизации, шум, dc, Гауссовый шум, прямоугольный, треугольный, импульсный, последовательность импульсов, пилообразный и экспоненциальный нарастающие/спадающие
- Интерфейсы: IEEE-488 (GPIB), USB и LAN
Особенности
- Встроенный генератор шума
- Универсальные функциональные возможности
- Современная технология прямого цифрового синтеза (DDS) с точностью по частоте 10-6
- Формирование видео и комплексных сигналов с мельчайшими элементами, наложенными на большие сигналы
- Превосходное качество источника сигнала характеризуется определенным сочетанием вертикального разрешения, глубины памяти и скорости выборки
- Чрезвычайно выгодное соотношение цена/качество
- Высокое разрешение и широкий частотный диапазон
- Генераторы развертки, запуска, тоновый, произвольной формы
- Выходные фильтры 25 и 50 МГц
- При суммировании каналов может быть использовано вплоть до 4096 сегментов для создания сложных форм сигналов
- ФАПЧ для внешнего аналогового сигнала
- Специальное ПО ArbExplorer для создания форм сигналов, редактирования и автоматического тестирования
В стандартную комплектацию серии Fluke 397 входят:
- Кабель питания
- Руководство по эксплуатации
- Кабель для синхронизации
- Руководство по быстрому запуску генераторов серии Fluke 397
- CD-ROM с ПО ArbExplorer
| Модель | Описание |
| 397 | Двухканальный генератор сигналов произвольной формы 125 Мвыб/с и ПО ArbExplorer, включая кабель для синхронизации |
Технические характеристики
| Произвольные формы сигналов | |
| Вертикальное разрешение | 14 бит |
| Тактовая частота выборки | От 100 мГц до 125 МГц |
| Задание последовательности |
|
| Длина формы сигнала | От 16 до 4 000 000 точек |
| Выходной фильтр |
|
| Стандартные формы сигналов | |
| Формы сигналов | Синус, косинус, прямоугольный, треугольный, пилообразный нарастающий/спадающий, синхронизирующий, импульсный, шум, в том числе Гауссов |
| Синус | |
| Диапазон | 0,1 мГц до 50 МГц |
| Разрешение | 0,1 мГц или 7 единиц |
| Точность |
|
| Темп. Стабильность |
|
| Гармонические искажения и негармонические ниже 10 МГц |
< 0,1 % (КНИ) до 100 кГц (2000 точек сигнала) <-55 дБн до 1 МГц <-40 дБн до 5 МГц <-35 дБн до 10 МГц <-22 дБн до 50 МГц |
| Прямоугольный | |
| Диапазон |
|
| Разрешение |
|
| Времена нарастания/спада | < 10 нс |
| Импульсный | |
| Диапазон | 0,1 мГц до 12,5 МГц |
| Задержка, времена нарастания и спада | От 0 % до 99,9 % периода |
| Разрешение | 0,1 % |
| Треугольный | |
| Диапазон | 0,1 мГц до 12,5 МГц |
| Разрешение |
|
| Точность | Лучше 1 ppm/год |
| Режим работы между каналами | |
| Межканальная модуляция | Сигнал от любого канала может быть использован для АМ- модуляции следующего канала/устройства. С другой стороны, любое число каналов может быть модулируемо (AM) сигналом на входном разъеме MODULATION |
| Частота несущей | Внутренний диапазон для выбранного типа сигнала |
| Типы несущих | Все стандартные и произвольные формы сигналов |
| Типы модуляции |
|
| Частотный диапазон | DC до 500 кГц |
| Глубина модуляции | 0 % до 100 % |
| Прочие характеристики | |
| Экран | Цветной 3,5 дюймовый ЖК, 320 х 240, с задней подсветкой |
| Размеры, мм (В х Д х Ш) | 88 мм х 415 х 212 |
| Вес | 6 кг |
| Рабочий диапазон | 0 °C до 50 °C, 45-85 % отн. влажн. |
Двухканальная система Fluke 397 является первопроходцем в области конструирования универсальных генераторов произвольной формы. Гибкость при решении задач, сочетание в себе функций универсального генератора и синтезатора, высокое разрешение и широкий частотный диапазон наряду с привлекательным соотношением цена/качество – вот что делает генератор Fluke 397 по-настоящему незаменимым при работе во многих производственных сферах.
