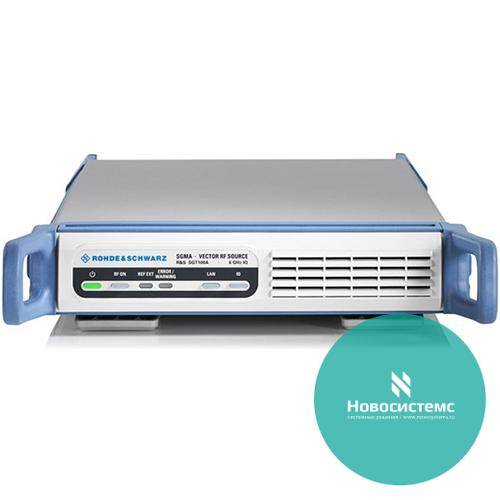

SGТ100A — векторный генератор сигналов

Описание:

Генератор SGT100A это еще один прибор из серии SGMA, специально разработанной для ATE-систем с ограниченным пространством. Он является первым полноценным векторным генератором сигналов, с высотой 1U (4,45 см), и встроенным высокопроизводительным генератором модулирующих сигналов. Широкая полоса I/Q-модуляции обеспечивает генерацию сигналов всех современных цифровых стандартов, а большой объем памяти позволяет создавать внутри прибора длительные сигнальные последовательности, многочастотные и многосегментные сигналы, или обрабатывать файлы, созданные внешним ПО или, с помощью математических программ.

Особенности векторного генератора сигналов SGТ100A:

• Самый компактный векторный генератор сигналов на рынке;
• Диапазон частот от 1 МГц до 3 или 6 ГГц;
• Уровень мощности выходного сигнала до +17 дБм (тип.);
• Низкий фазовый шум в одной боковой полосе частот: типичное значение -133 дБн на 1 ГГц с отстройкой 20 кГц;
• Полоса I/Q-модуляции встроенного модулирующего генератора до 240 МГц;

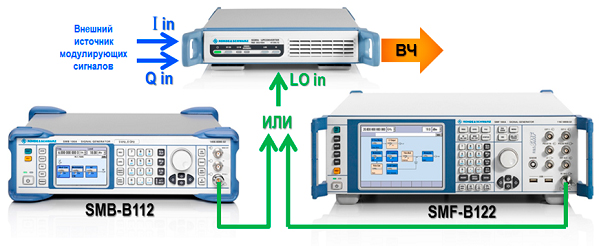

• Полоса модуляции при внешних модулирующих I/Q-сигналах до 1 ГГц;
• Емкость памяти до 1 млрд. отсчетов для создания длинных тестовых последовательностей;
• Импульсная модуляция – внутренняя / внешняя;
• Возможность генерации шумовых сигналов и внесение дополнительных цифровых предыскажений;

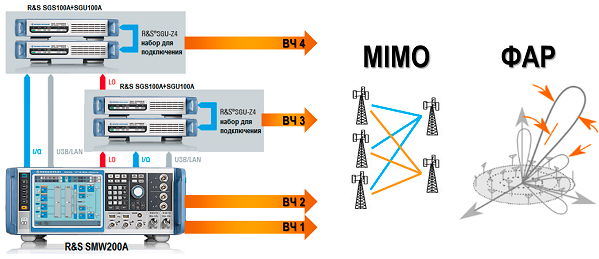

• Возможность построения многоканальных фазокогерентных систем и систем MIMO.

Описание векторного генератора сигналов SGТ100A:

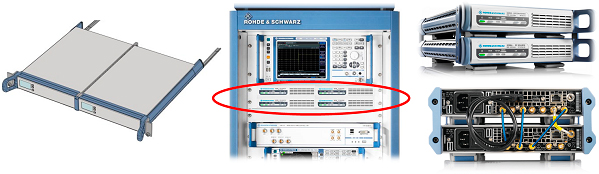

Компактный дизайн генератора SGT100A делает его идеальным для совместной работы с аналогичным оборудованием, специально разработанным для автоматических измерительных систем (например с анализатором спектра FPS). Если требуется разместить приборы бок о бок на рабочем столе, можно воспользоваться специальным набором SGS-Z8, содержащим необходимый механический крепеж. А при установки в 19-дюймовой измерительной стойке потребуется комплект для установки ZZA-KN20 - прибор занимает ровно половину пространства. При желании, можно разместить сразу два генератора (комплект установки ZZA-KN21).

В некоторых случаях, когда часто приходится отключать и подключать кабель к ВЧ-разъему, удобней, если выходной разъем расположен на передней панели. Для этих целей предусмотрен бок расширения SGT-B88. Выходной разъем размещен на передней панели, и для дополнительного удобства изменен на N-тип, В свою очередь разъемы REF, I/Q и USER2 хотя по-прежнему и располагаются на задней панели, но также для удобства заменены - на более удобные BNC.

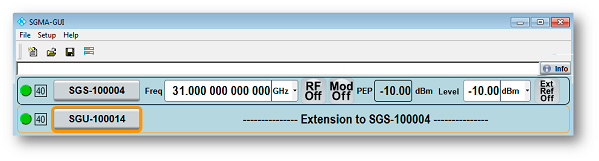

Управление генератором осуществляется при помощи приложения SGMA-GUI (входит в комплект поставки прибора), устанавливаемого на внешнем ПК. Данное ПО может управлять сразу 12 приборами через различные комбинации интерфейсов LAN, USB, PCIe. В специализированных окнах панели управления графического интерфейса устанавливаются и редактируются требуемые параметры. Кроме этого, может изменяться список доступных приборов, некоторые из них могут быть деактивированы, но оставлены в списке для использования в будущем.

Несмотря на компактные размеры, генератор SGT100A способен выдавать уровень сигнала +23 дБмВт (гарантированный/специфицируемый уровень +17 дБмВт). Для автоматизированных испытаний ключевым является время переключения частот и уровней, особенно при использовании частоты и уровня для калибровки или измерения характеристик таких ИУ, как усилители. В дополнении к разъемам LAN и USB генератор SGT100A оснащен разъемом дистанционного управления PCIe, обеспечивающим максимальное быстродействие. Превосходная производительность генератора SGT100A обусловлена низким уровнем фазового шума, т.к. он непосредственно влияет на диаграмму сигнального созвездия цифровой модуляции.Качество сигнала имеет критическое значение при выборе подходящего прибора для производственных приложений. Именно в этой области генератор SGT100A превосходит свои аналоги: он обладает очень низким значением модуля вектора ошибок (EVM) 0,4 % при испытании устройств на соответствие стандарту IEEE 802.11ac (с полосой частот 160 МГц на ВЧ и модуляцией высокого порядка 256QAM).
