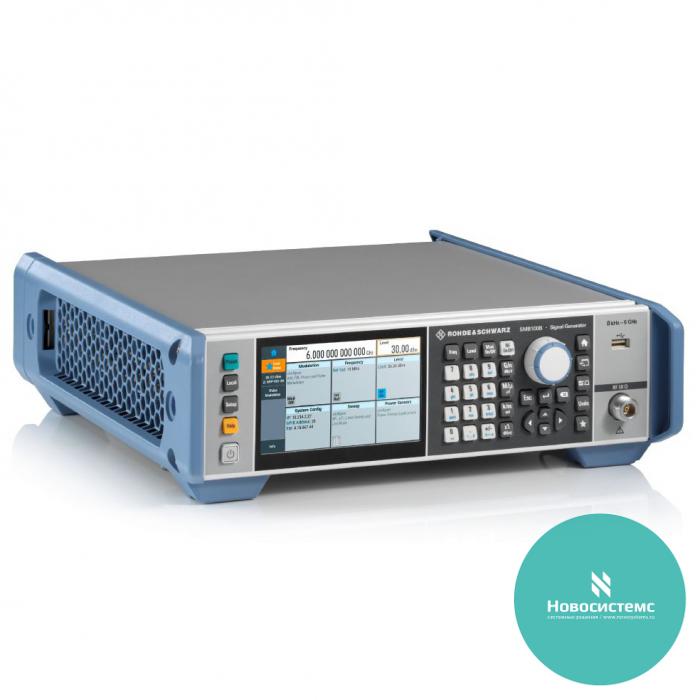

SMB100B - Генератор сигналов с опцией SMBB-B101 от 8 кГц до 1 ГГц

Производитель

ROHDE&SCHWARZ

Гарантия

12 месяцев
(если иной срок не предусмотрен производителем)

Требуется уточнить цену

В корзину

Купить в один клик

Заказать поверку/калибровку

Задать вопрос

Информация о товаре
Технические характеристики
Комплект поставки
Аналоги
Оплата и доставка

Описание SMB100B с опцией SMBB-B101:

Генераторы сигналов SMB100B предназначены для формирования смодулированных СВЧ колебаний, а также колебаний с различными видами модуляций.

Описание типа SMB100B с опцией SMBB-B101:
Методика поверки SMB100B с опцией SMBB-B101:

Особенности SMB100B с опцией SMBB-B101:

Диапазон частот от 8 кГц до 1 ГГц;
Превосходный фазовый шум <-134 дБн/Гц на 1 ГГц при отстройке 20 кГц;
Высокая выходная мощность: до +36 дБмВт (изм.);
Малое время переключения;
Большой выбор типов модуляций: yy АМ, ЧМ, ФМ, ИМ, Stereo/RDS;
Поддержка датчиков мощности серии NRP;
Графический интерфейс с сенсорным экраном.

Мощные и качественные сигналы

Тестируемые устройства редко подключают напрямую к генератору сигналов. Между ними чаще всего находятся кабели и другие компоненты, которые способствуют затуханию сигнала. Для компенсации таких потерь необходима большая выходная мощность. С другой стороны, при тестировании компонентов, необходим чистый/качественный сигнал, который должен превосходить характеристики исследуемой системы или устройства. Генератор SMB100B способен справиться с самыми требовательными контрольно-измерительными задачами. Оснащенный соответствующими опциями он способен выдавать ВЧ-сигнал мощностью до +36 дБмВт, устраняя необходимость в дополнительных усилителях.

Большой выбор типов модуляций

Редко, когда используется обыкновенный ВЧ гармонический сигнал. Такой вид сигнала обычно является только переносчиком информации, а вся информационная часть заложена в модулирующем сигнале. Генератор SMB100B можно оснастить различными источниками модулирующих сигналов и соответствующими модуляторами, в результате он будет способен создавать не только обычные виды модуляций (АМ, ЧМ, ФМ, ИМ), но и сигналы Stereo/RDS, широко применяемые в автомобильных магнитолах/радиоприёмниках.

Контроль выходного уровня

Поддержка преобразователей мощности серии SMB100B дает более точный и стабильный контроль за мощностью на входе тестируемого устройства (ТУ), исключаются также дополнительные погрешности, вызванные, например, потерями в кабеле между генератором и ТУ.

Опции SMB100B с опцией SMBB-B101:

Модели	Описание
SMBB-B101	8 kHz to 1 GHz
SMBB-B103	8 kHz to 3 GHz
SMBB-B106	8 kHz to 6 GHz
Опции	Описание
SMBB-B1	OCXO reference oscillator 7
SMBB-B1 H	OCXO reference oscillator, high performance 8
SMBB-B3	100 MHz, 1 GHz ultra low noise reference input and output
SMBB-K704	Flexible reference input from 1 MHz to 100 MHz
SMBB-K31	High output power 1/3/6 GHz
SMBB-B32	Ultra high output power 1/3/6 GHz 9
SMBB-K22	High performance pulse modulator
SMBB-K23	Pulse generator
SMBB-K24	Multifunction generator
SMBB-K27	Pulse train 10
SMBB-K720	AM / FM /φM
R&S®SMBB-B5	Stereo/RDS coder 11
SMBB-B86	Remote control interface (GPIB and USB)
ZZA-KNA23	19'' rack adapter
NRP18S-20	Power sensor, 10 MHz to 18 GHz, for levels up to 15W
NRP-ZKU	USB interface cable for R&S®NRPS18-20
TS-USB1	USB serial adapter for RS-232 remote control
DCV-2	Documentation of calibration values
ACASMB100B	R&S®SMB100B accredited calibration

Параметр	Значение
Диапазон частот	SMBB-B101		от 8 кГц до 1 ГГц
	SMBB-B103		от 8 кГц до 3 ГГц
	SMBB-B106		от 8 кГц до 6 ГГц
Дискретность установки частоты	0,001 Гц
Время установки частоты	< 1,1 мс (0,8 мс измеренное)
Стабильность опорного генератора (старение)	Стандартно		<1 × 10–6/год
	с опцией SMBB-B1		<3 × 10–7/год
	с опцией SMBB-B1H		<3 × 10–8/год
Вход для внешней опорной частоты	Стандартно		10 МГц (BNC (розетка))
	с опцией SMBB-B3		100 МГц (BNC (розетка))
			1 ГГц (SMA (розетка))
	с опцией SMBB- K704		от 1 МГц до 100 МГц (BNC (розетка))
Выход для опорной частоты	(форма сигнала – синус)
Внутренний источник	Стандартно		10 МГц (BNC (розетка))
Внешний источник	вх. частота: 10МГц		10 МГц (BNC (розетка))
	с опцией SMBB-B3		10, 100 МГц (BNC (розетка))
			1 ГГц (SMA (розетка))
	с опцией SMBB- K704		10 МГц (BNC (розетка))
Гарантированный уровень мощности выходного сигнала	Стандартно	200 кГц < f ≤ 1 МГц	от -110 дБм до +13 дБм
		1 МГц < f ≤ 10 МГц	от -110 дБм до +18 дБм
		10 МГц < f ≤ 6 ГГц	от -127 дБм до +18 дБм
	с SMBB-K31	200 кГц < f ≤ 1 МГц	от -110 дБм до +13 дБм
		1 МГц < f ≤ 10 МГц	от -110 дБм до +21 дБм
		10 МГц < f ≤ 4 ГГц	от -127 дБм до +21 дБм
		4 ГГц < f ≤ 6 ГГц	от -127 дБм до +20 дБм
	с SMBB-B32 и SMBB-K31	200 кГц < f ≤ 10 МГц	от -110 дБм до +21 дБм
		10 МГц < f ≤ 6 ГГц	от -127 дБм до +26 дБм
Дискретность установки уровня	0,01 дБ
Погрешность установки уровня (при уровне > –90 дБм)	200 кГц < f ≤ 3 ГГц		< 0,5 дБ
	f > 3 ГГц		< 0,7 дБ
Время установк	< 1 мс (0,7 мс измеренное)
Чистота спектра
Гармонические составляющие	1 МГц ≤ f ≤ 6 ГГц		<-30 дБн
Фазовый шум (при отстройке 20 кГц на несущей)	1 ГГц		< –126 дБн/Гц, -132 дБн/Гц тип.
	2 ГГц		< –120 дБн/Гц, -126 дБн/Гц тип.
	3 ГГц		< –116 дБн/Гц, -122 дБн/Гц тип.
	4 ГГц		< –114 дБн/Гц, -120 дБн/Гц тип.
	6 ГГц		< –110 дБн/Гц, -116 дБн/Гц тип.
Типы модуляции
SMBB-K720 (АМ, ЧМ, ФМ)
SMBB-K22 (ИМ) (стандартно – внешняя, с SMBB-K23 – внутренняя/внешняя)	время нарастания/спада		<15 нс (transition type: Fast)
			<200 нс (transition type: Smoothed)
	частота повторения		до 25 МГц
	минимальная длительность импульса		<20 нс (transition type: Fast)
SMBB-K27 Пачки импульсов (Pulse train) (дополнительный режим для SMBB-K23)	количество пачек		от 1 до 2047
	количество импульсов в пачке		от 1 до 65’535
SMBB-B5 Stereo/RDS coder	Stereo режимы		L, R, R = L, R = –L, R ≠ L
	MPX девиация		до 80 кГц
	AF диапазон		от 20 Гц до 15 кГц
	Длина данных RDS		64 кБайт
Источники модуляции
Внутренний модули рующий генератор	Типы сигналов		Синусоидальный
	Диапазон частот		от 0,1 Гц до 1 МГц
SMBB-K24 2 НЧ генератора, генератор шума	Типы сигналов		Синусоидальный, импульсный
			Треугольный, трапецеидальный
			Шумоподобный
SMBB-K23 Генератор импульсов	Режимы		Единичный / двойной импульс
	Период		от 40 нс до 100 с
	Длительность		от 10 нс до 1 с (единичный импульс)
			от 20 нс до 1 с (двойной импульс)
	Джиттер		< 10 нс
Общая информация
Интерфейсы	Стандартно		LAN
	с опцией SMBB-B86		USB, GPIB
Питание	Сеть переменного тока: 100 В-240 В (50-60 Гц, 400 Гц)
Потребляемая мощность	110 Вт
Габаритные размеры (Ш-В-Г), мм	344 × 108 × 372
Масса	6,8

№	Наименование	Количество
1	Генератор сигналов SMB100B	1
2	Кабель питания	1
3	Краткое руководство	1
