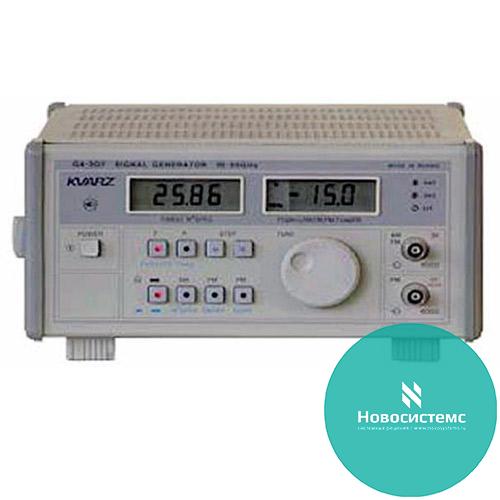

Г4-202, Г4-204, Г4-207, Г4-208 Генераторы сигналов высокочастотные

Применяются в качестве источников СВЧ-колебаний в режимах НГ, ИМ, АМ, ЧМ при настройке, регулировке, испытаниях радиотехнических устройств.

Обеспечивают калибровку измерителей мощности, измерение потерь, ослаблений, КСВН, параметров антенн и антенных трактов. Могут быть использованы в составе АИС, а также в качестве свип-генераторов при панорамных измерениях параметров цепей.

Встроенная однокристальная микроЭВМ полностью автоматизирует процесс управления прибором, производит набор и установку параметров, исключает установку запрещенных режимов, устанавливает отсчет параметров в заданных единицах

    Автоматическая калибровка нуля усилителя постоянного тока системы АРМ позволяет существенно увеличить динамический диапазон ее работы и свести к минимуму температурную погрешность уровня выходной мощности.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

    Диапазон частот:
            Г-202        2,0–8,15 ГГц
            Г-204        8,15–17,85 ГГц
            Г4-207       17,44-25,86 ГГц
            Г4-208       25,86-37,5 ГГц
   Погрешность установки частоты ± 0,45 %
   Уровень выходной мощности:
            2-8,15 ГГц               80 мВт
            8,15-17,85 ГГц         60 мВт
            17,44-25,86 ГГц       40 мВт
            25,86-37,5 ГГц         20 мВт
   Пределы регулирования уровня выходной мощности 30 дБ (Г4-202, Г4-204), 28 дБ (Г4-207, Г4-208)
   Погрешность установки уровня выходной мощности, не более ± 1,5 дБ
   Относительный уровень гармоник и субгармоник, не более: -25 дБ (2f, 3f)    (Г4-202, Г4-204); -30 дБ (3/2f, 2f) (Г4-207, Г4-208)
   Уровень мощности с дополнительного выхода (пределы регулирования

   20 дБ), не менее 1 мВт
   Частотная модуляция:
         диапазон модулирующих частот 0,05-100 кГц
         девиация частоты 25 МГц, 50 МГц (17,44-37,5 ГГц)
   Амплитудная модуляция*:
         диапазон модулирующих частот 0,05-5 кГц
         коэффициент модуляции 0-50 %
   Импульсная модуляция:
         частота повторения импульсов 0,05-200 кГц
         длительность импульсов 0,1 мкс-10,0 мс
         подавление сигнала в паузе, не менее 60 дБ
   Свипирование:
         полоса свипирования от 10 МГц до полного диапазона рабочих частот
         время автоматического свипирования 20 мс, 80 мс; 1 с

ОБЩИЕ ДАННЫЕ

   Диапазон рабочих температур -10–+50 0С
   Относительная влажность воздуха при 25 0С не более 98 %
   Питание от сети переменного тока 220 ± 22 В, 50 ± 0,5 Гц; 115 ± 5,75 В,

   400 ± 10 Гц
   Потребляемая мощность не более 60 ВА
   Габариты; масса:

         Г4-202, Г4-204         240х120х300 мм; 7,5 кг

        Г4-207, Г4-208         240х120х390 мм; 9,5 кг

• Многофункциональные малогабаритные генераторы с калиброванным уровнем выходной мощности в диапазоне 2 - 37,5 ГГц

• Высокая степень экранирования

• НГ, ИМ, АМ, ЧМ, свипирование

• Современный дизайн, простота конструкций, высокая надежность

• Расширение диапазона частот:
           37,5-53 ГГц, Рвых ~3 мВт
           53-78 ГГц, Рвых ~2 мВт
           78-118 ГГц, Рвых ~1 мВт


• Повышение выходной мощности до 40-60 мВт в диапазоне частот до 37,5 ГГц

• Увеличение подавления паразитных составляющих в спектре выходного сигнала до 40 дБн в диапазоне до 37,5 ГГц
