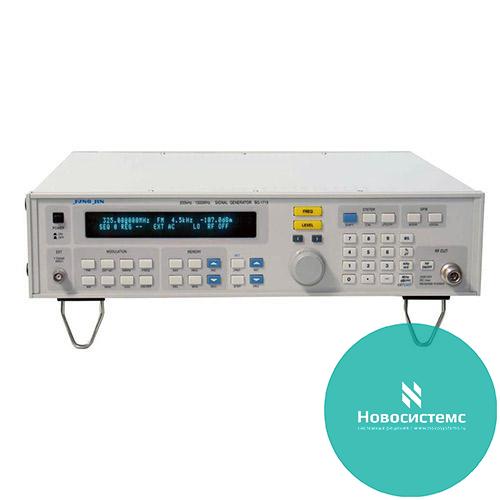

Г4-218/1 - Генератор сигналов ВЧ


Производитель:

Требуется уточнить цену
Купить >>
  • Информация о товаре
  • Технические характеристики
  • Комплект поставки
  • Аналоги

Описание:

Применяются: Для генерирования немодулированных электромагнитных колебаний и электромагнитных колебаний с различными видами модуляции в диапазоне частот от 200 кГц до 1000 МГц, для применения при разработке, производстве и эксплуатации радиоэлектронной аппаратуры в лабораторных и производственных условиях.

  • Частотный диапазон 200 кГц … 1000 МГц
  • Погрешность установки частоты: ±2·10-7
  • Нестабильность частоты: ±1·10-8
  • Прямой цифровой синтез сигналов
  • Низкий уровень фазовых шумов
  • Высокое разрешение выходной частоты (1 Гц)
  • Девиация частоты до 100 кГц (разр. 0,1 кГц)
  • Коэффициент АМ до 100 % (разр. 0,1 %)
  • Широкий диапазон установки выходного уровня (-127…13 дБм)
  • Защита выхода от внешнего источника (25 Вт максимально)
  • Запись в память до 300 профилей
  • Интерфейсы: GPIB, RS-232C

Технические данные:

ВЫХОДНАЯ ЧАСТОТА Диапазон
Дискретность установки
Погрешность установки

Нестабильность частоты

200 кГц…1000 МГц
1 Гц
± (2 × 10-7)  для Г4-218/1
± (2 × 10-6) для Г4-218
± (1,0 × 10-8) для Г4-218/1
± (1,0 × 10-7) для Г4-218
ВЫХОДНОЙ УРОВЕНЬ Диапазон
Дискретность установки
Погрешность установки уровня
Погрешность установки
ослаблений аттенюатора

Гармоники несущей
Субгармоники
Негармонические
составляющие
Плотность фазовых шумов
КСВН
Выходное сопротивление
Минус 127…13 дБм на нагрузку 50 Ом
0,1 дБ
± 0,8 дБ (типичная); ± 1,2 дБ при уровне 0 дБм
± 1,0 дБ (минус 4…13 дБм)
± 1,5 дБ (минус 4…минус 37 дБм)
± (1,5 дБ + 0,1 дБ/10 дБ) (минус 37…минус 127 дБм)
≤ минус 30 дБ при уровне не превышающем 10 дБм
≤ минус 25 дБс (> 550 МГц)
≤ минус 50 дБс (< 137,5 МГц);
≤ минус 60 дБс (137,5…1000 МГц)
< 120 дБс/Гц при отстройке на 20 кГц от несущей 500 МГц
< 1,5
50 Ом
 ПАРАЗИТНАЯ
МОДУЛЯЦИЯ
НЕМОДУЛИРОВАННОГО
СИГНАЛА
 Паразитная ЧМ



Паразитная АМ
 < 30 Гц (< 137,5 МГц)
< 5 Гц (137,5…275 МГц)
< 10 Гц (275…550 МГц)
< 20 Гц (550…1000 МГц)
< -65 дБс в полосе 50 Гц…15 кГц
 МОДУЛЯЦИЯ  Внутренняя модуляция

Погрешность установки
Внешняя модуляция


 10 Гц…20 кГц с шагом 10 Гц (до 10 кГц), 100 Гц (10…20 кГц)
Фиксированные частоты: 400 Гц; 1 кГц; 3 кГц
± 1 % (100 Гц…20 кГц); ± 5 % (до 100 Гц)
АМ: 50 Гц…20 кГц
ЧМ: 50 Гц…100 кГц
Вход: 600 Ом; 1,5 В пик. (относительно 1 кГц)
 ЧМ СИГНАЛ  Девиация частоты
Дискретность установки
Погрешность установки

Коэф. гармоник огибающей
Паразитная АМ
 0,0…100 кГц
0,1 кГц
± 10 % при значении девиации 0,6…1,6 кГц
± 15 % при значении девиации 1,6…100 кГц
< 2 % (частота модуляции 1 кГц; девиация 75 кГц)
< 2 % (1…1000 МГц, модуляция 1 кГц, макс. девиация)
 АМ СИГНАЛ  Коэффициент АМ
Дискретность установки
Погрешность установки
Коэф. гармоник огибающей

 0,0…100 % (уровень несущей ≤ 7 дБм)
0,1 %
От ± 5 % при коэф. АМ до 90 %
< 10 % (5…50 %)
< 20 % (50…90 %)
 ОБЩИЕ ДАННЫЕ  Защита выхода

Габаритные размеры
Напряжение питания
Масса
Комплект поставки

 Обеспечивается защита при подаче от внешнего источника:
до 25 Вт, до 25 В постоянное
115 × 430 × 410 мм
115 / 230 В, 50 / 60 Гц
14 кг
Сетевой шнур (1), соединительный кабель N-типа (1),
предохранитель, руководство по эксплуатации
