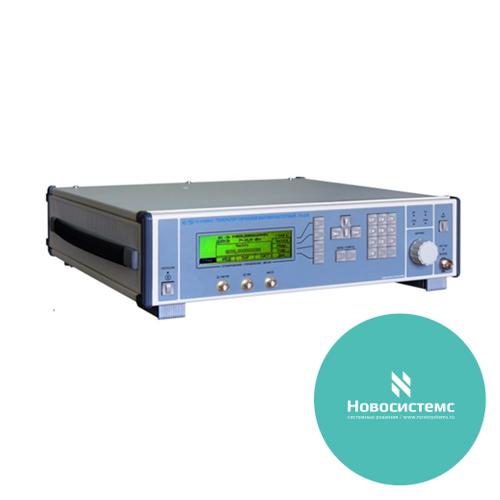

Г4-229 Генератор сигналов высокочастотный

Производитель

ТЕХНОЯКС

Гарантия

12 месяцев
(если иной срок не предусмотрен производителем)

2 155 049 руб.

В корзину

Купить в один клик

Заказать поверку/калибровку

Задать вопрос

Информация о товаре
Технические характеристики
Комплект поставки
Аналоги
Оплата и доставка

Описание:

Предназначен для исследования, настройки, испытаний радиоэлектронных приборов и систем. Генератор работает как в режиме ручного, так и дистанционного управления в составе автоматизированных измерительных систем. Прибор объединяет в себе генератор сигналов по основному и дополнительному ВЧ выходам и двуканальный низкочастотный генератор.

многофункциональность
дистанционное управление
параметрами и режимами по каналу КОП
простота ручного управления

Описание типа генератора сигалов ВЧ Г4-229.pdf

Наименование параметра	Значение
По основному и дополнительному ВЧ выходам:
- диапазон частот	от 0,009 до 6000 МГц
- дискретность установки частоты	1 Гц
- предел основной погрешности установки частоты, где f - установ-ленная частота, Гц	± 3×10-7f, Гц
- уровень мощности выходного сигнала (основной выход)	от минус 120 до 13 дБм
Пределы допускаемой основной погрешности ослабления/усиления	± (0,5 – 3,6) дБ
Предел основной погрешности установки уровня выходного сигнала 0 дБм (1 мВт):
- для частот от 0,009 до 50 МГц ± 0,5 дБ
- для частот от 50,000001 до 6000 МГц ± 1 дБ
Режим работы НГ, АМ, ЧМ, ИМ, КАМ
Режим АМ:
- частота модуляции	от 0,05 до 5,0 кГц
- коэффициент АМ:
- для частот от 0,009 до 50 МГц	от 1 до 100 %
- для частот от 50,000001 до 6000 МГц	от 1 до 70 %
Режим ЧМ:
- девиация частоты	от 12,5 до 4000 кГц
- частота модуляции	от 1 до 100 кГц
Режим ИМ:
- длительность импульса	от 100 нс до 20 с
- дискретность установки длительности импульса	10 нс
- период следования импульса	от 140 нс до 30 с
- задержка импульса (внешняя модуляция)	от 30 нс до 20 с
НЧ генератор:
Форма выходных сигналов: синусоидальные, прямоугольные, треугольные, пилообразные, произвольная
- диапазон частот:
- для сигналов синусоидальной формы	от 0,001 Гц до 30 МГц
- для сигналов треугольной и пилообразной формы	от 0,001 Гц до 1 МГц
- период следования сигналов прямоугольной формы	от 0,1 мкс до 10 с
- пределы допускаемой основной погрешности установки частоты сигналов синусо-идальной, треугольной и пилообразной формы	± 3х10-7F
- пределы допускаемой основной погрешности установки периода следования сигналов прямоугольной формы	± 3х10-7Т
- дискретность установки частоты	0,001 Гц
- дискретность установки периода	10 нс
Диапазон установки амплитуды сигналов:
- для частоты от 0,001 до 2·107 Гц	от 0,01 до 5 В
- для частоты от 2·107 до 3·107	от 0,01 до 1,5 В
Диапазон установки разности фаз	от минус 360 до 360º
Диапазон установки длительности импульса сигналов прямоугольной формы	от 50 нс до 10 с
Дискретность установки длительности импульса	10 нс
Габаритные размеры	497×95×470 мм
Масса	не более 15 кг
