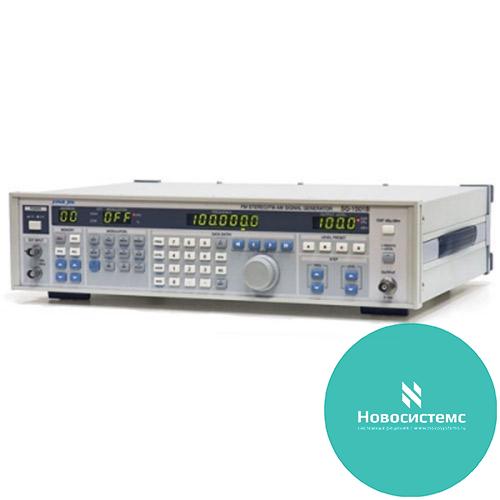

SG-1501B генератор сигналов


Производитель:

Требуется уточнить цену
Купить >>
  • Информация о товаре
  • Технические характеристики
  • Комплект поставки
  • Аналоги
  • Оплата и доставка
Описание:

Генератор АМ / ЧМ / стерео ЧМ - сигналов SG-1501B: Частотный диапазон 100 кГц …150 МГц; Выходной уровень -20 дБмкВ … 126 дБмкВ; Погрешность установки ± 5 х 10-6; Микропроцессорное управление; ЧМ стерео-модуляция; Запись/считывание до 100 профилей; Подсветка клавиш управления; Четыре цифровых дисплея (частота/уровень/глубина АМ/ девиация ЧМ); По отдельному заказу: пульт дистанционного управления, интерфейс GPIB; Масса 7 кг.

Технические характеристики генератора сигналов SG-1501B:
Параметр
Значения
ВЫХОДНАЯ ЧАСТОТА
Диапазон
100 кГц … 150 МГц (76 … 110 МГц, FM Stereo)
Дискретность установки
100 Гц
Индикация частоты
6 разрядов, СДИ табло
Погрешность установки
± 5x10-6 (± 5 ррт)
ВЫХОДНОЙ УРОВЕНЬ
Диапазон
- 20 дБмВт ... 126 дБмВт
Индикация уровня
4 разряда, СД табло
Погрешность установки
± 1 дБ для уровня 100 дБмкВ
Погрешность аттенюатора
± 2 дБ (- 20 ...20 дБмкВ), ± 1 дБ (20 ...100 дБмкВ), ±1,5 дБ (100 ...120 дБмкВ)
Уровень паразитных и гармонических составляющих сигнала
< -30 дБн
КСВН
< 1,2
Выходное сопротивление
50 Ом
МОДУЛЯЦИЯ
Частота внутренней модуляции
400 Гц, 1 кГц
Уровень внешней модуляции
3 В пик-пик ± 2%
Вход внешней модуляции
10 кОм
ЧМ-МОДУЛЯЦИЯ
Девиация частоты
0 … 100 кГц ( несущая 1 … 150 МГц)
Индикация девиации
3 разряда, СДИ табло
Погрешность установки
± 10% ( при максимальной девиации 0...100 кГц )
Коэффициент гармоник огибающей (девиация 75 кГц)
≤ 0,06% (в диапазоне 10,7 …110 МГц)
≤ 0,11% (в диапазоне до 10,7 МГц)
АМ-МОДУЛЯЦИЯ
Глубина АМ
0 ... 60%
Дискретность установки
0,1%
Погрешность установки
± 5% (при внутренней AM в диапазоне 100 кГц ...110 МГц)
± 10% (при внутренней AM в диапазоне 110 ...150 МГц)
Индикация коэффициента АМ
3 разряда, СДИ табло
Частота внешней модуляции
20 Гц. ..10 кГц (± 1,5 дБ относительно 1 кГц)
Коэффициент гармоник огибающей (глубина АМ 30%)
≤ 0,65% (в диапазоне 400 кГц…30 МГц)
≤ 1,5% (в других диапазонах)
РЕЖИМ СТЕРЕО
Разделение стерео-каналов
≥ 50 дБ (400 Гц…1 кГц)
≥ 35 дБ (100 Гц…10 кГц)
≥ 30 дБ (50 Гц…15 кГц)
Пилот-сигнал
19 кГц ± 2 Гц
Коэффициент гармоник огибающей
< 0,07%
ПАМЯТЬ
Режим программирования
запись до 4-х значений выходного уровня
Запись
до 100 профилей
Предустановленные кнопки
ЧМ: 3 (3,5 кГц; 22,5 кГц; 75кГц)/2
AM: 1/2 (30%; 60%)
Стерео: 2 (30%, 60%)
ОБЩИЕ ДАННЫЕ
Напряжение питания
220 В/240 В ±10%, 50/60 Гц
Габаритные размеры
115 х 430 х 310 мм
Масса
7 кг
