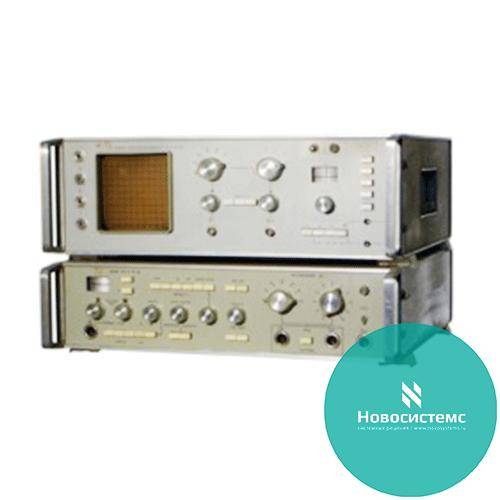

Х1-46 измеритель АЧХ


Производитель
Гарантия
12 месяцев
(если иной срок не предусмотрен производителем)
Требуется уточнить цену
В корзину
Купить в один клик
  • Информация о товаре
  • Технические характеристики
  • Комплект поставки
  • Аналоги
  • Оплата и доставка
Описание:

Прибор Х1-46 отличается широким динамическим диапазоном, высокой точностью измерений и отсчета относительных амплитуд АЧХ. Обеспечивает возможность одновременного наблюдения двух кривых АЧХ, исследование четырехполюсников, измерение частоты в отдельных точках наблюдаемых АЧХ, относительных ослаблений в точках АЧХ и запись АЧХ на двухкоординатном самописце. Заменяет прибор X1-36.

Основные данные  Х1-46:

  •  Диапазон частот 0,02-200 кГц (0,02-30, 1-200 кГц)
  •  Полоса качания частоты:

в широкополосном режиме 0,1 f макс - весь поддиапазон;
в узкополосном режиме (0,1-2)% f макс

  •  Отклонение изменения частоты, %

от линейного закона ≤ 5;
от логарифмического закона ≤ 15

  •  Погрешность определения частоты ± (3*10-7 + 0,05 δf) Гц
  •  Периоды качания частоты: 0,08; 1; 10; 40 с (ручной запуск)
  •  Выходное напряжение 7 В
  •  Пределы регулировки выходного напряжения 0-70 дБ
  •  Погрешность измерения относительной амплитуды:

в линейном масштабе ±(0,4 + 0,15 А) дБ;
в логарифмическом масштабе:
±3 дБ (в динамическом диапазоне 40 дБ),
±4 дБ (в динамическом диапазоне 70 дБ)

  • Чувствительность канала вертикального отклонения ≥ 5 мм/мВ
  • Выходное сопротивление 600+90 Ом
  • Уровень паразитных колебаний <30 дБ
  • Потребляемая мощность 140 В · А
  • Габаритные размеры, мм; масса, кг:

ГКЧ 490X475X135; 19;
индикатора 490X475X175; 23
